Výměna fólií výměníku tepla

Než začnete

POZNÁMKA

Dostupnost této činnosti POC závisí na typu fólií výměníku tepla.

Na ovládacím panelu stiskněte možnosti [Systém] -> [Údržba] -> [Přejít k úlohám údržby] -> [Výměna fólií výměníku tepla] -> [Spustit].
[Zadejte kód PIN údržby.]
[Stisknutím tlačítka Další odjistěte dvířka.]

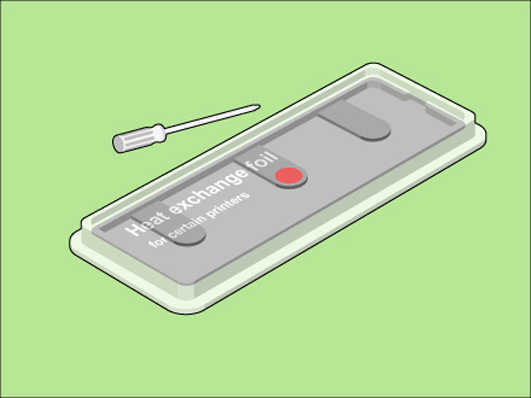

Nástrčný klíč

Nové fólie výměníku tepla

UPOZORNĚNÍ

Akce POC smí vykonávat pouze vyškolené osoby.

Požadované nástroje

Výměna fólií výměníku tepla
Krok	Činnost	Obrázek

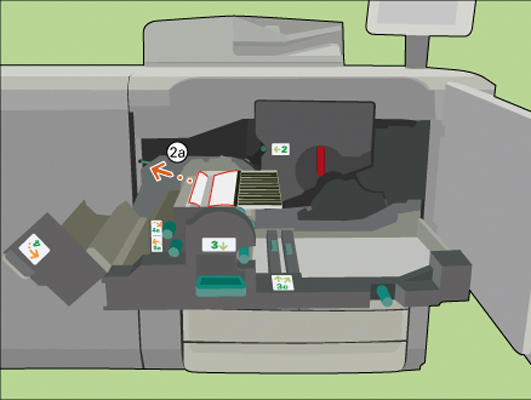

1	[Otevřete přední dvířka.]
2	[Pomocí páčky 3 vysuňte přepravní jednotku.]
3	[Pomocí páčky 4 otevřete otáčecí jednotku.]
4	[Odstraňte z výměníku tepla 2 zástrčky.]
5	[Pomocí nástrčného klíče uvolněte 2 úchytky.]
6	[Odstraňte výměník tepla pomocí červené páčky.]
7	[Výměník tepla položte na čistou a rovnou plochu.]
8	[Obraťte přítlačnou desku.]
9	[Odstraňte 2 fólie výměníku tepla.]
10	[Fólie zahoďte do odpadkového koše.]
11	[Umístěte do výměníku tepla obal s novými fóliemi.]
12	[Jakmile jsou nové fólie na místě, odstraňte obal.] [Varování: Nedotýkejte se nových fólií, abyste je neznečistili.]
13	[Obraťte přítlačnou desku zpět.]
14	[Umístěte výměník tepla na původní místo.]
15	[Pomocí nástrčného klíče utáhněte 2 úchytky.] POZNÁMKA Během utahování zatlačte úchytky směrem dolů.
16	[Připojte k výměníku tepla 2 zástrčky.]
17	[Pomocí páčky 4 zavřete otáčecí jednotku.]
18	[Pomocí páčky 3 zasuňte přepravní jednotku zpět.]
19	[Zavřete přední dvířka.]
20	Abyste potvrdili, že jste nainstalovali nové fólie výměníku tepla, na otázku [Jaké fólie výměníku tepla jste vložili zpět?] odpovězte [Nové]. Pokud jste fólie výměníku tepla nevyměnili, stiskněte tlačítko [Existující].
