Замена разделительных роликов

Об этой задаче

На панели управления отображается, когда требуется выполнить замену разделительных роликов в лотке для бумаги. Срок службы разделительных роликов составляет более 200 000 разделений страниц.

Подготовка

  1. Нажмите кнопку лотка для бумаги в правой части панели управления.

  2. Нажмите на лоток, в котором требуется заменить разделительные ролики, на панели управления.

  3. Нажмите [Открыть], чтобы открыть лоток.

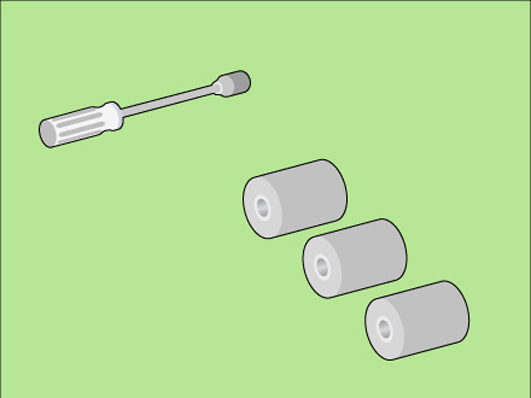

Необходимые средства

Торцовый ключ

Новые разделительные ролики

ВНИМАНИЕ

Выполнять операции POC могут только прошедшие обучение сотрудники.

Иллюстрация

Требуемые инструменты

Процедура

Замена разделительных роликов

Шаг

Действие

Иллюстрация

1

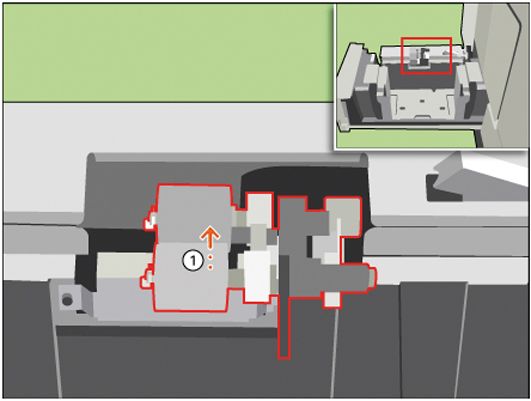

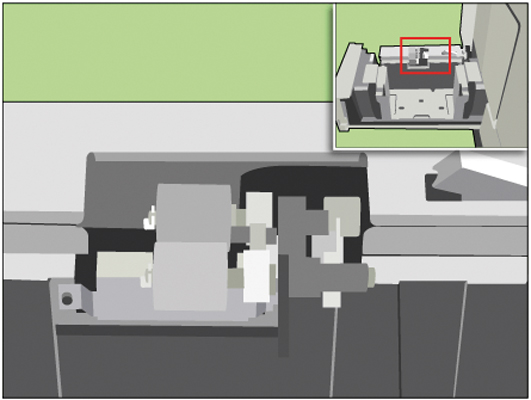

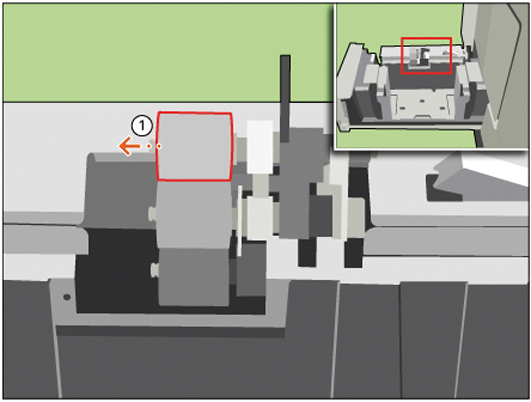

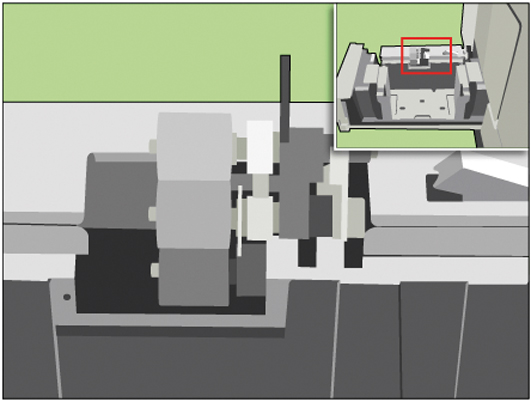

[Поверните верхний ролик разделения лицевой стороной вверх.] 

2

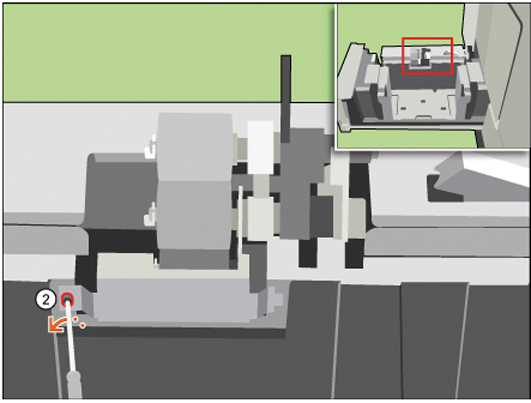

[Ослабьте болт торцевым ключом.] 

3

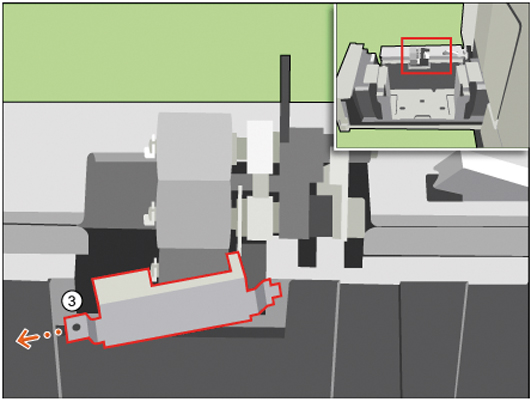

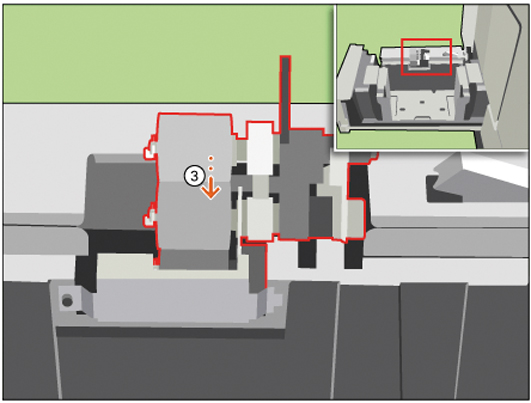

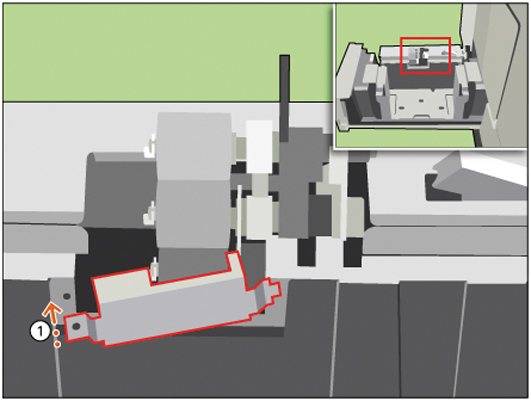

[Снимите крышку.] 

4

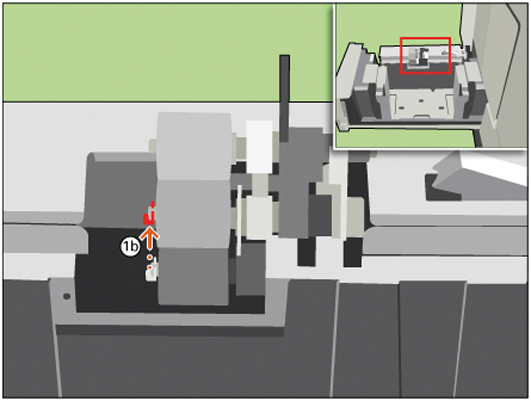

[Снимите 3 фиксирующие защелки.] 

5.

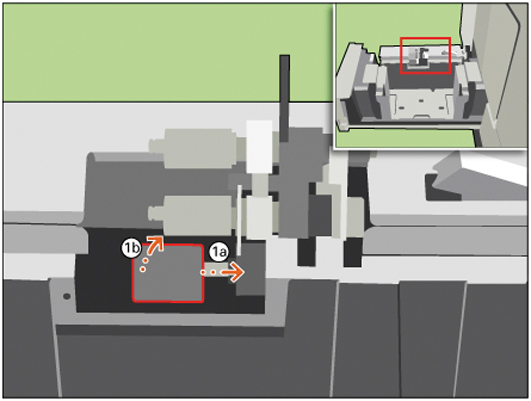

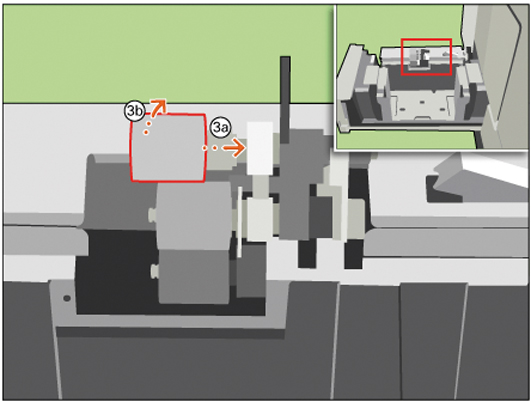

[Снимите верхний ролик разделения.] 

6

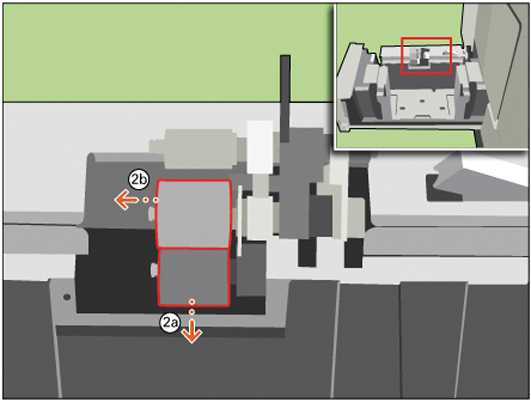

[Нажмите на нижний ролик разделения, чтобы извлечь средний ролик разделения.] 

7

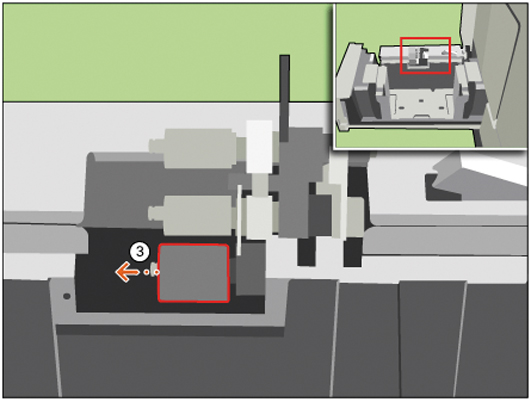

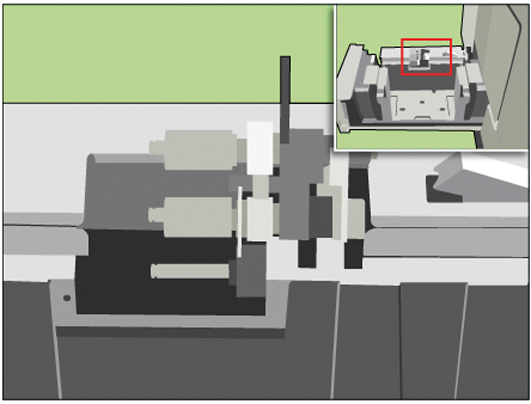

[Снимите нижний ролик разделения.] 

8

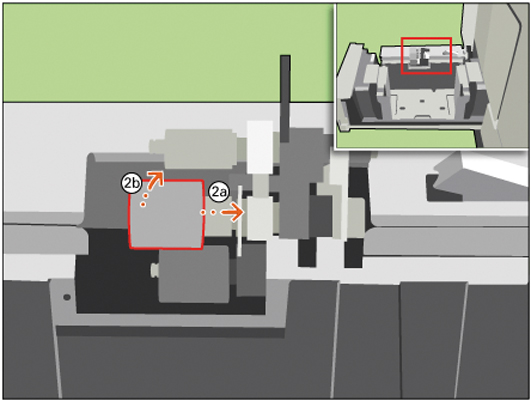

[Установите новый нижний ролик разделения. Поверните ролик в нужное положение.] 

9

[Установите новый средний ролик разделения. Поверните ролик в нужное положение.] 

10

[Установите новый верхний ролик разделения. Поверните ролик в нужное положение.] 

11

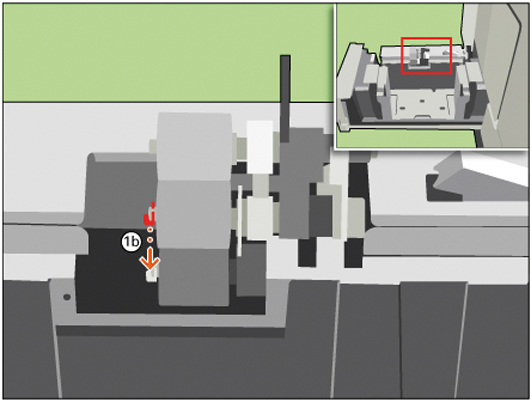

[Установите 3 фиксирующие защелки.] 

12

[Установите крышку обратно.] 

13

[Затяните крышку торцевым ключом.] 

14

[Поверните верхний ролик разделения в нужное положение.] 

15

Осторожно закройте лоток.

Рекомендуется надавить в центре лотка.
