O painel de controlo indicará em que momento é necessário substituir os rolos de separação de uma bandeja de papel. A vida útil dos rolos de separação é de mais de 200 000 separações de folhas.
Prima o botão da bandeja de papel
na parte direita do painel de controlo.
No painel de controlo, toque na bandeja cujos rolos de separação pretende substituir.
Toque em [Abrir] para abrir a bandeja.

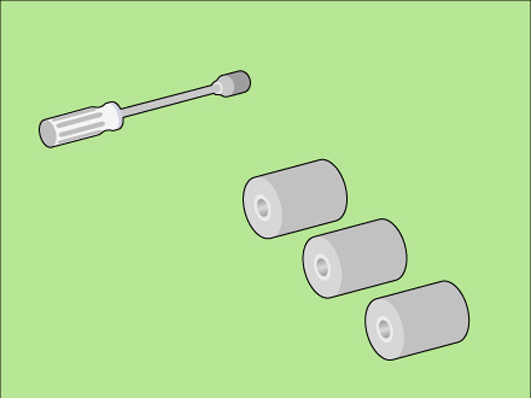

Chave de socket
Rolos de separação novos
CUIDADO
Estas acções de POC só podem ser efectuadas por pessoal com formação para o efeito.
Ferramentas necessárias|
Passo |
Ação |
Ilustração |
|---|---|---|
|
1 |

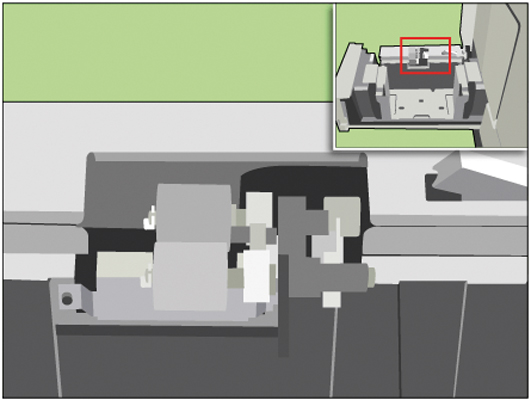

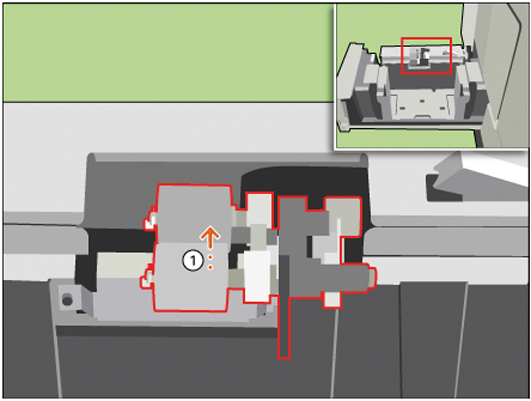

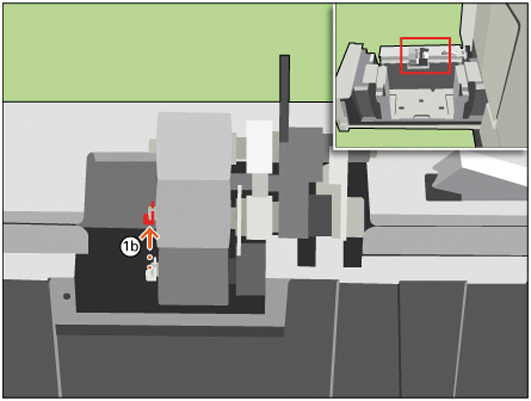

[Rode o rolo de separação superior até ficar virado para cima.] |
|
|
2 |

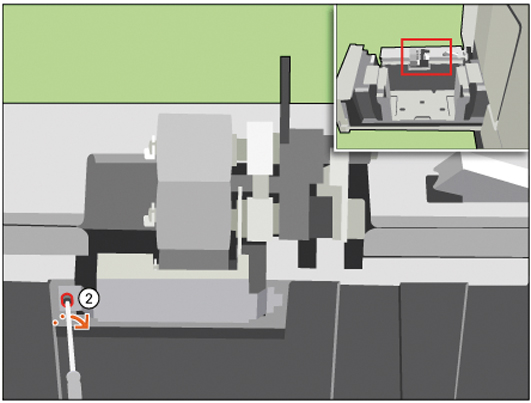

[Utilize a chave de caixa para soltar o parafuso de porca.] |
|
|
3 |

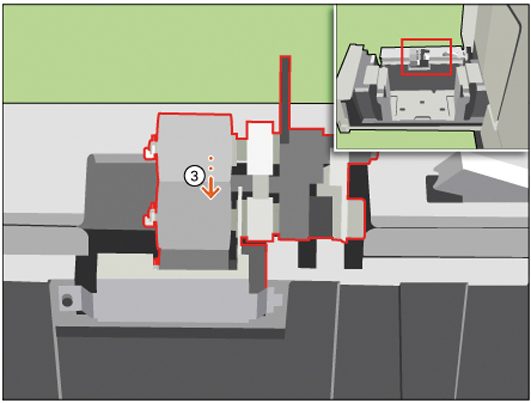

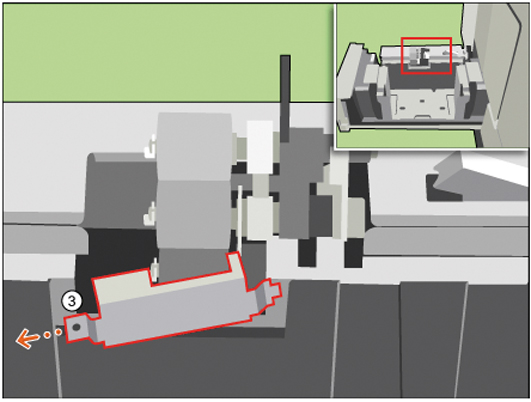

[Retire a tampa.] |
|
|
4 |

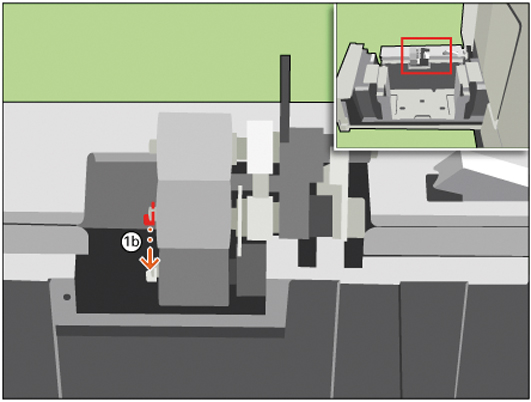

[Remova os 3 clipes de fixação.] |
|
|
5 |

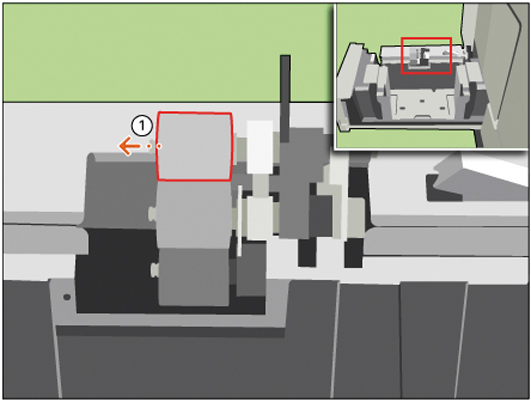

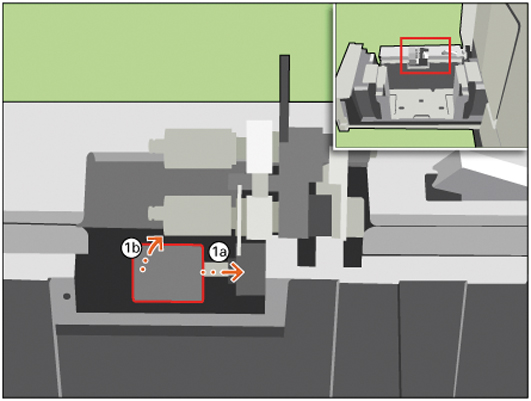

[Remova o rolo de separação superior.] |
|
|
6 |

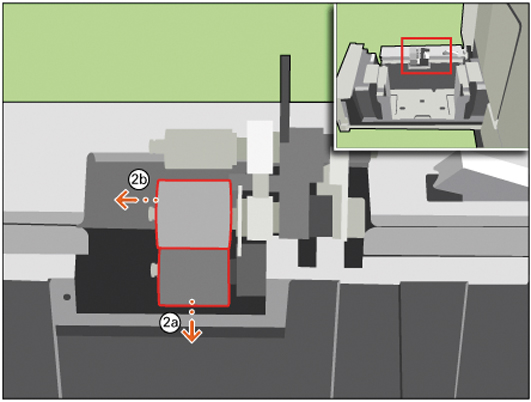

[Empurre o rolo de separação inferior para baixo, para remover o rolo de separação médio.] |
|
|
7 |

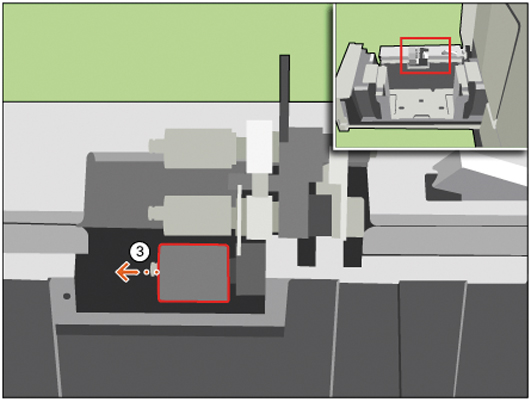

[Remova o rolo de separação inferior.] |
|
|
8 |
[Coloque um rolo de separação inferior novo. Rode o rolo para o posicionar.] |
|
|
9 |
[Coloque um rolo de separação médio novo. Rode o rolo para o posicionar.] |
|
|
10 |

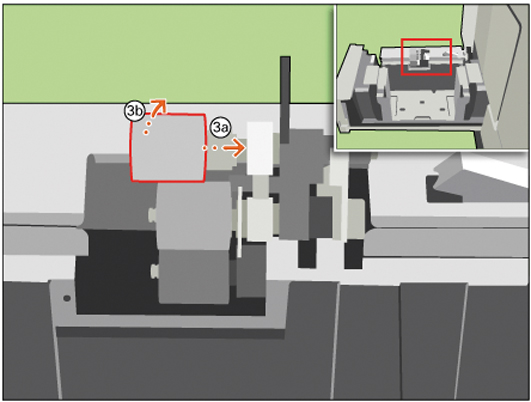

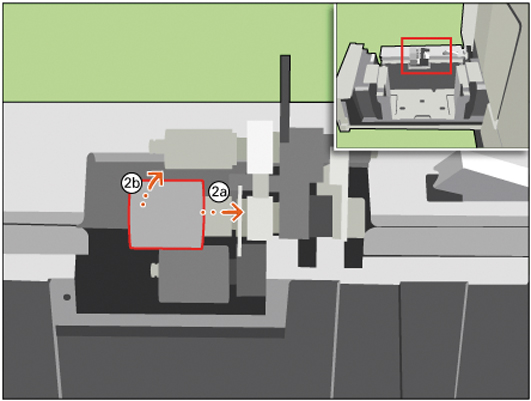

[Coloque um rolo de separação superior novo. Rode o rolo para o posicionar.] |
|
|
11 |
[Coloque os 3 clipes de fixação.] |
|
|
12 |

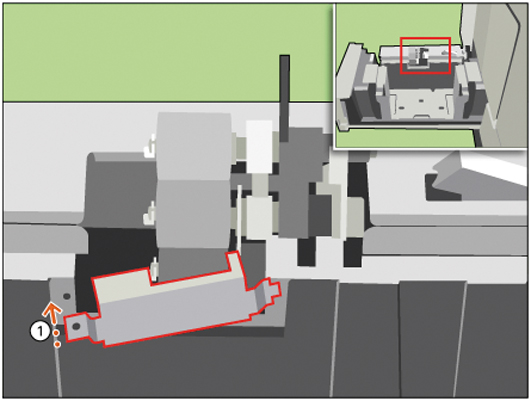

[Volte a colocar a tampa.] |
|
|
13 |
[Utilize a chave de caixa para apertar a tampa.] |
|
|
14 |

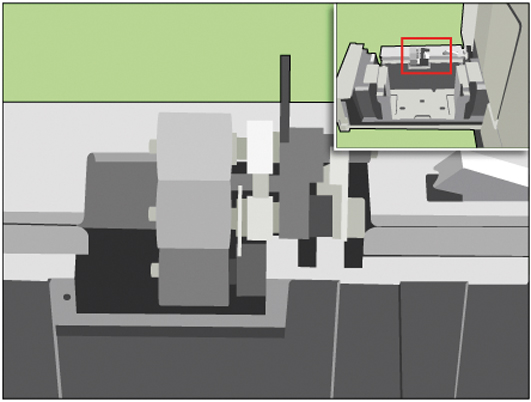

[Rode o rolo de separação superior para o reposicionar.] |
|
|
15 |

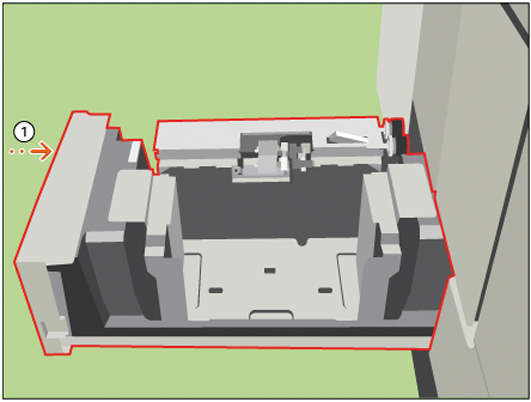

Feche cuidadosamente a bandeja. É aconselhável empurrar o centro da bandeja. |
|
