Panel sterujący wskaże konieczność wymiany rolek separacyjnych tac na papier. Okres eksploatacji rolek separacyjnych to ponad 200 000 separacji arkuszy.
Naciśnij przycisk tacy na papier
z prawej strony panelu sterującego.
Na panelu sterującym dotknij przycisku tacy, w której chcesz wymienić rolki separacyjne.
Dotknij przycisku [Otwieranie], aby otworzyć tacę.

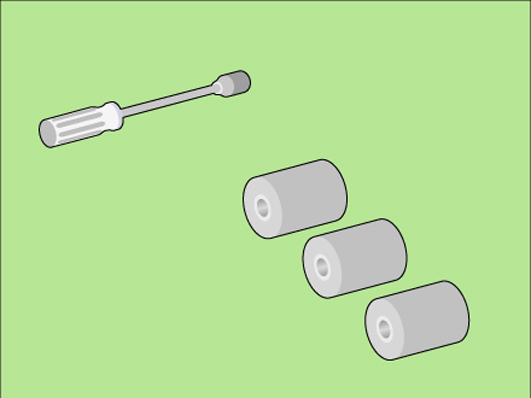

Klucz nasadowy
Nowe rolki separacyjne
PRZESTROGA
Czynności POC mogą być wykonywane tylko przez przeszkolony personel.
Potrzebne narzędzia|
Etap |
Czynność |
Ilustracja |
|---|---|---|
|
1 |

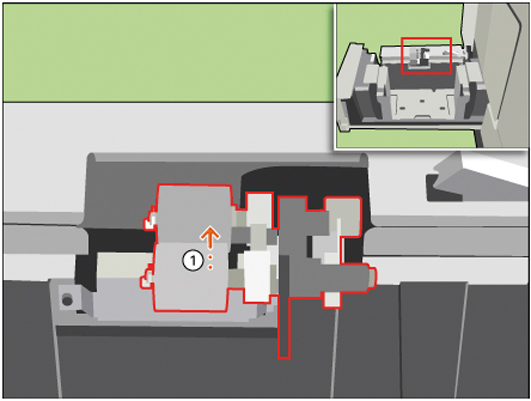

[Obróć górną rolkę separacyjną, aż będzie skierowana ku górze.] |
|
|
2 |

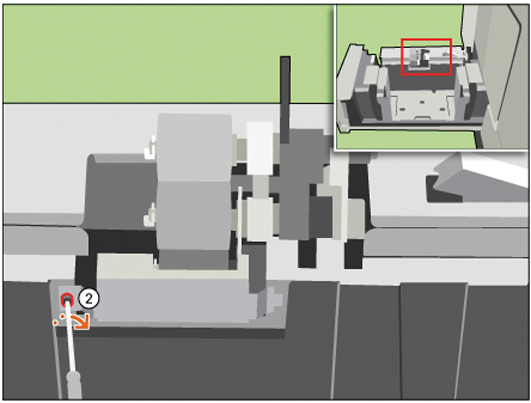

[Przy użyciu klucza nasadowego poluzuj śrubę.] |
|
|
3 |

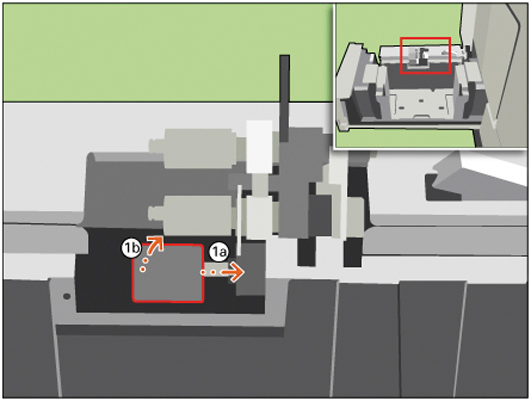

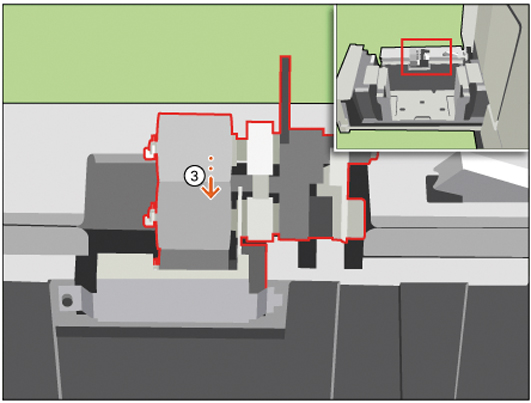

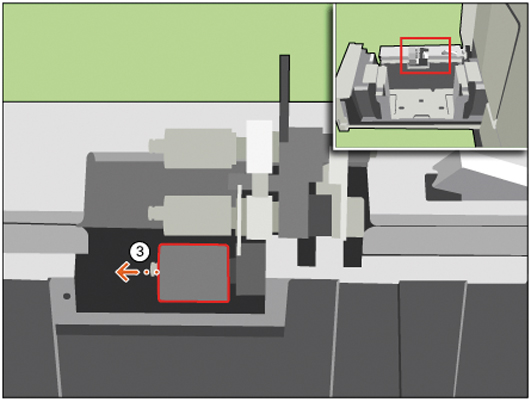

[Zdejmij płytę pokrywy.] |
|
|
4 |

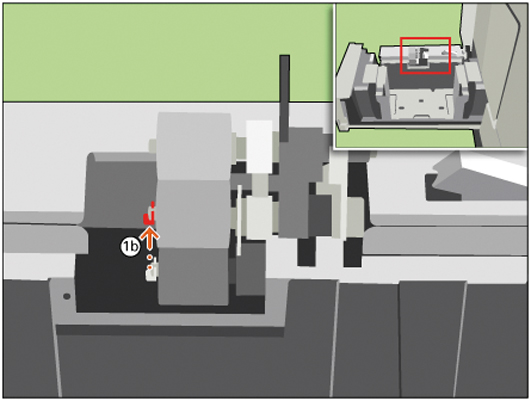

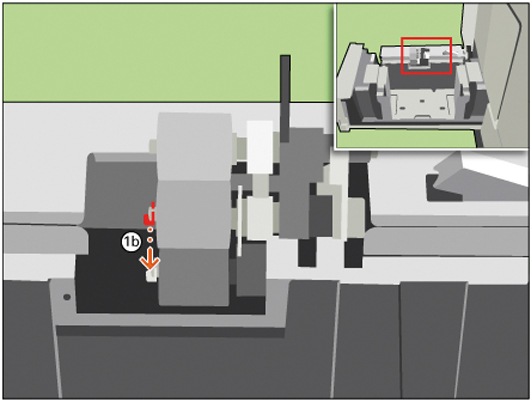

[Zdejmij 3 zaciski mocujące.] |
|
|
5 |

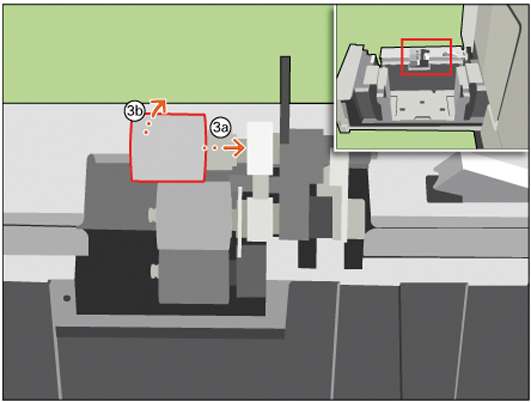

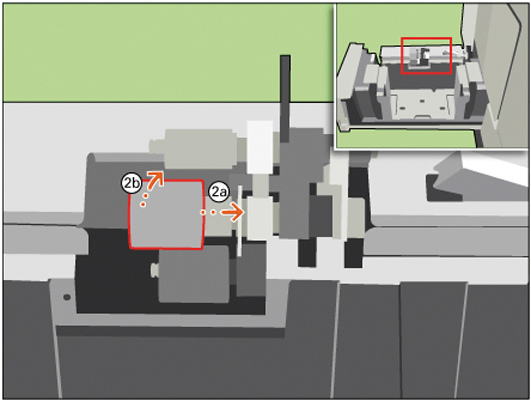

[Wyjmij górną rolkę separującą.] |
|
|
6 |

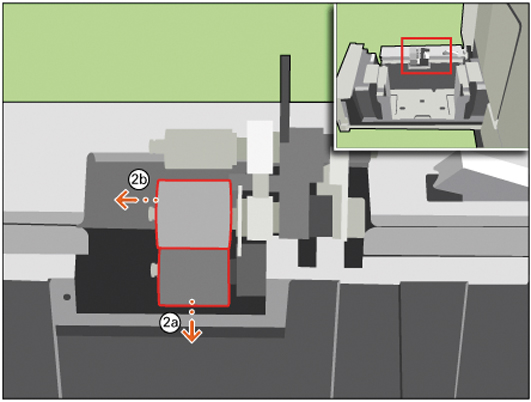

[Popchnij do dołu dolną rolkę separującą, aby wyjąć środkową rolkę separującą.] |
|
|
7 |

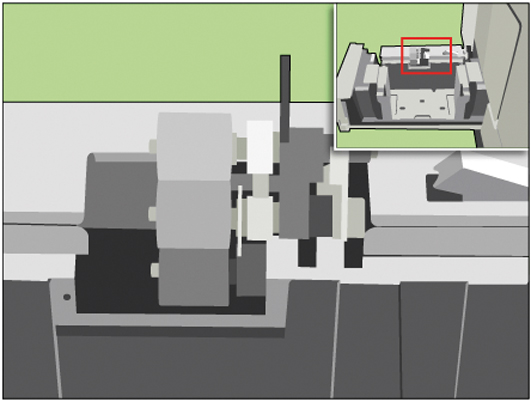

[Wyjmij dolną rolkę separującą.] |
|
|
8 |

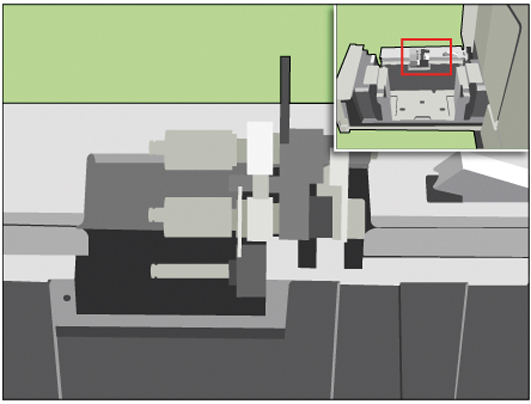

[Włóż nową dolną rolkę separującą. Obróć rolkę na swoje miejsce.] |
|
|
9 |
[Włóż nową środkową rolkę separującą. Obróć rolkę na swoje miejsce.] |
|
|
10 |
[Włóż nową górną rolkę separującą. Obróć rolkę na swoje miejsce.] |
|
|
11 |

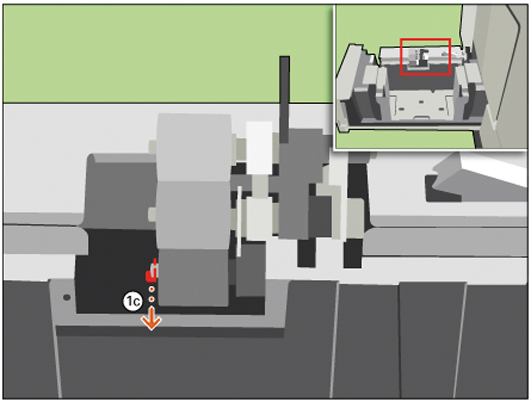

[Załóż 3 zaciski mocujące.] |
|
|
12 |

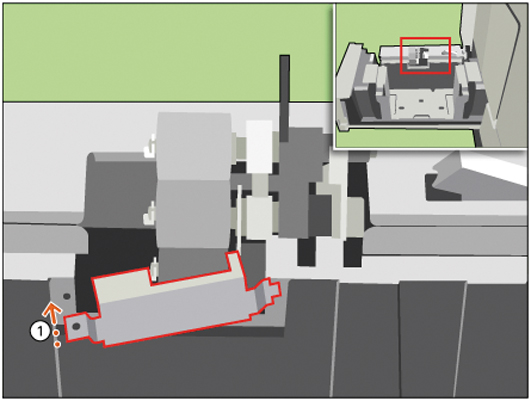

[Załóż na miejsce płytę pokrywy.] |
|
|
13 |
[Przy użyciu klucza nasadowego dokręć płytę pokrywy.] |
|
|
14 |

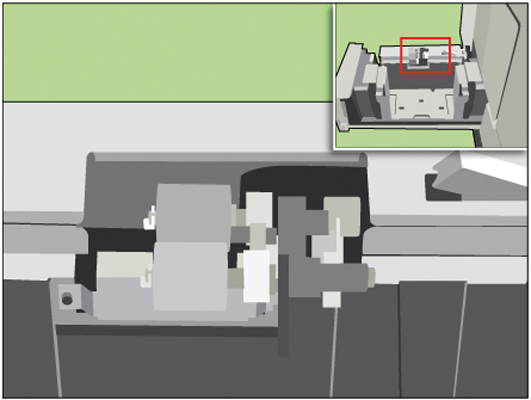

[Obróć górną rolkę separująca na swoje miejsce.] |
|
|
15 |

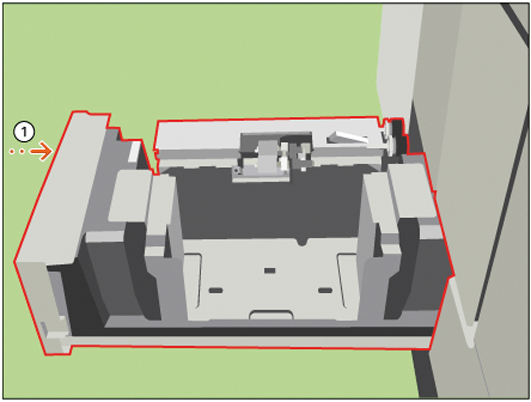

Delikatnie zamknij tacę. Zaleca się naciskanie tacy pośrodku. |
|
