A szétválasztó görgők cseréje

Erről a feladatról

A kezelőpanel jelzi, ha egy tálcában a szétválasztó görgőket ki kell cserélni. A szétválasztó görgők élettartama több, mint 200000 lap szétválasztása.

Mielőtt elkezdené

  1. Érintse meg a papírtálca gombot , amely a kezelőpanel jobb oldalán található.

  2. A kezelőpanelen érintse meg azt a tálcát, amelynél cserélni kívánja a szétválasztó görgőket.

  3. A kiválasztott tálca kinyitásához érintse meg a [Megnyitás] gombot.

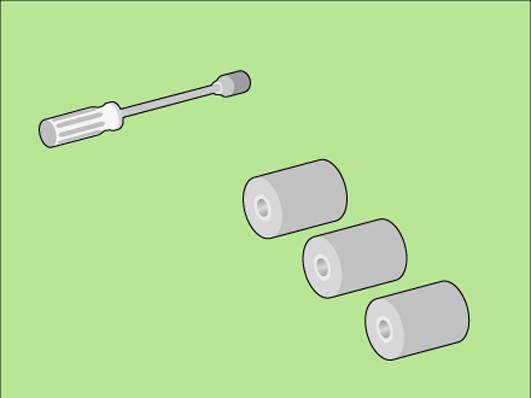

Szükséges eszközök

Csőkulcs

Új szétválasztó görgők

VIGYÁZAT

Csak képzett személyzet végezheti a POC műveleteket.

Ábra

Szükséges szerszámok

Eljárás

A szétválasztó görgők cseréje

Lépés

Művelet

Ábra

1

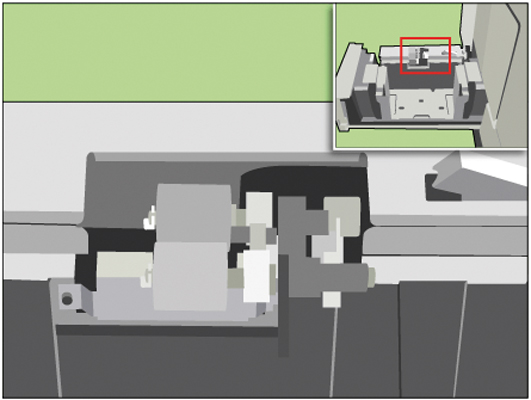

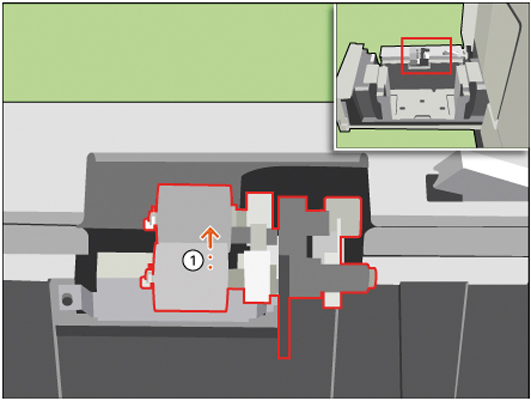

[Fordítsa a felső elválasztó görgős egységet arccal felfelé.] 

2

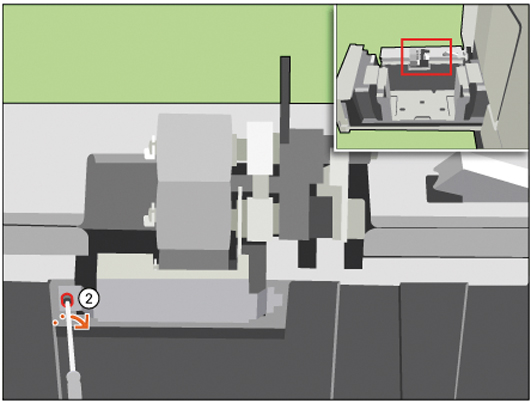

[A csavar megoldásához használja a csőkulcsot.] 

3

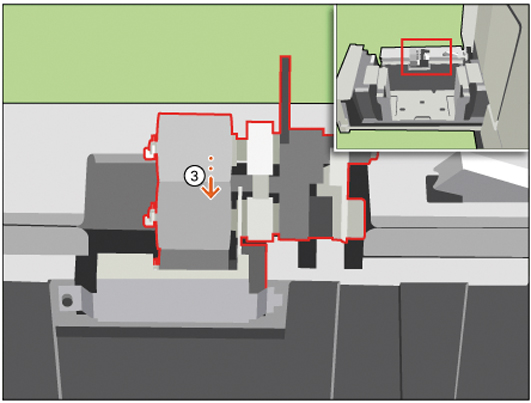

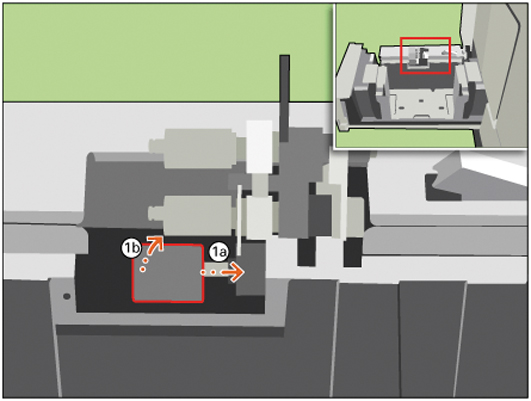

[Távolítsa el a borítólemezt.] 

4

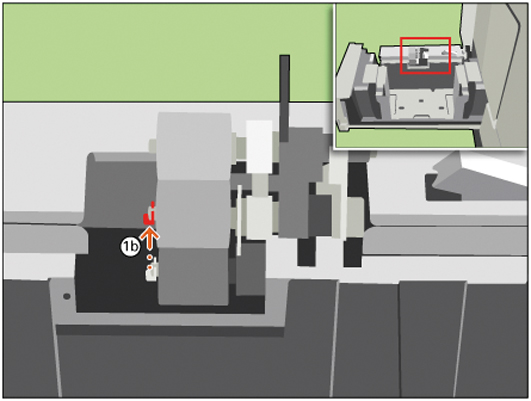

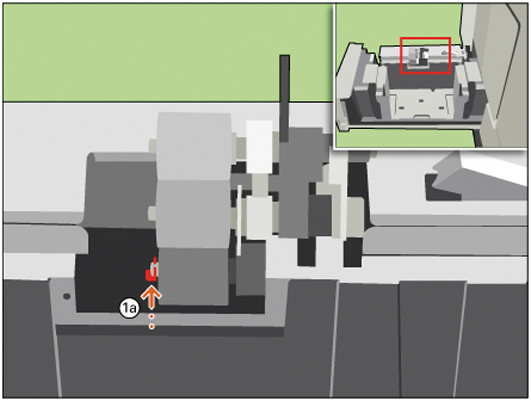

[Távolítsa el a 3 rögzítő kapcsot.] 

5

[Távolítsa el a felső elválasztó görgőt.] 

6

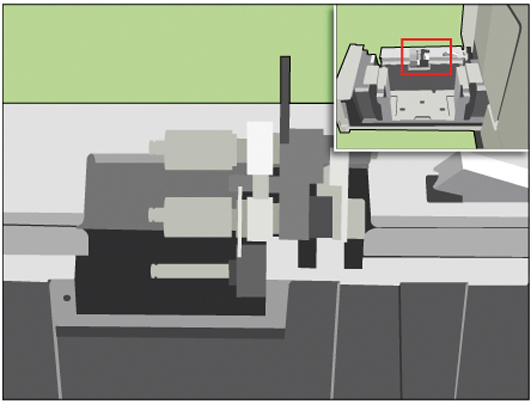

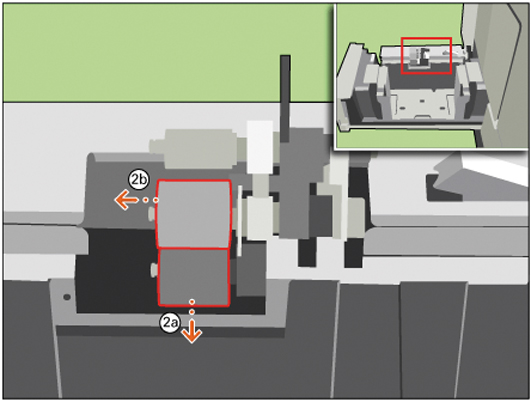

[A középső elválasztó görgő eltávolításához nyomja lefelé az alsó elválasztó görgőt.] 

7

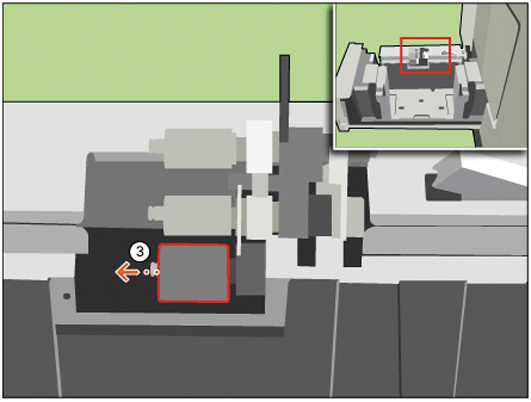

[Távolítsa el az alsó elválasztó görgőt.] 

8

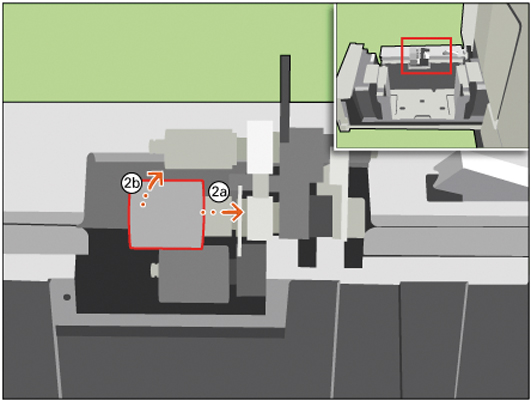

[Helyezzen be egy új alsó elválasztó görgőt. Fordítsa helyzetbe a görgőt.] 

9

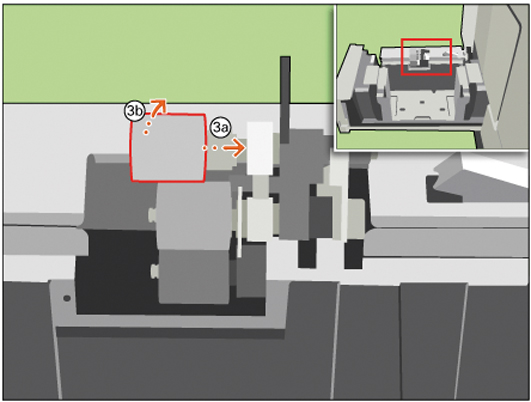

[Helyezzen be egy új középső elválasztó görgőt. Fordítsa helyzetbe a görgőt.] 

10

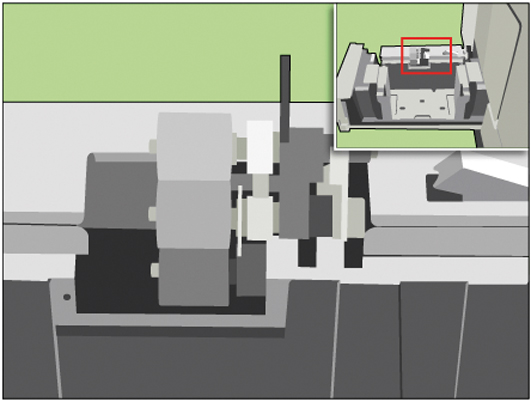

[Helyezzen be egy új felső elválasztó görgőt. Fordítsa helyzetbe a görgőt.] 

11

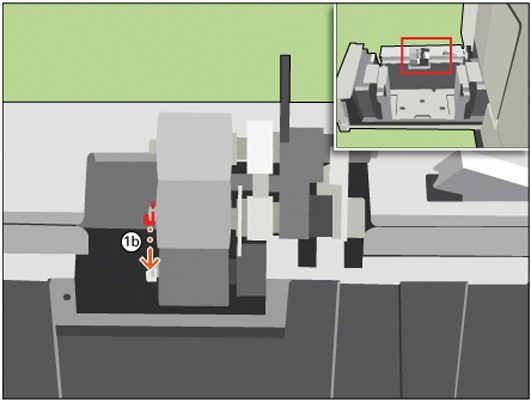

[Helyezze el a 3 rögzítő kapcsot.] 

12

[Tegye vissza a borítólemezt.] 

13

[A borítólemez meghúzásához használja a csőkulcsot.] 

14

[Fordítsa vissza helyzetbe a felső elválasztó görgőt.] 

15

Óvatosan csukja be a tálcát.

A tálcát célszerű középen megnyomni.
