Udskift adskillelsesrullerne

Om denne opgave

Betjeningspanelet angiver, hvornår adskillelsesrullerne i en papirbakke skal udskiftes. Adskillelsesrullernes levetid er adskillelse af mere end 200.000 ark.

Inden du begynder

  1. Tryk på papirbakkeknappen i højre side af betjeningspanelet.

  2. Tryk på den bakke, hvor adskillelsesrullerne skal udskiftes, på betjeningspanelet.

  3. Tryk på [Åbn] for at åbne bakken.

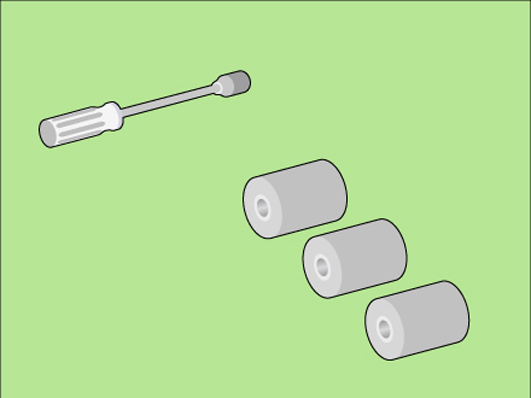

Krævede værktøjer

Topnøgle

Nye adskillelsesruller

FORSIGTIG

Kun uddannede medarbejdere må udføre POC-handlinger.

Illustration

Påkrævet værktøj

Fremgangsmåde

Udskift adskillelsesrullerne

Trin

Handling

Illustration

1

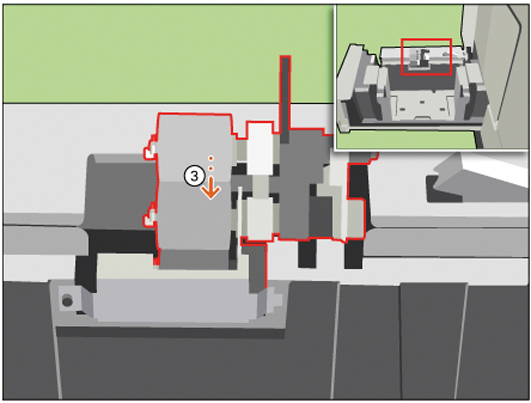

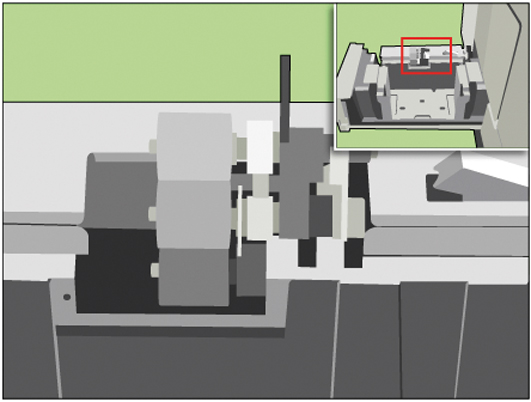

[Drej den øverste adskillelsesrulle, indtil rullen har forsiden opad.] 

2

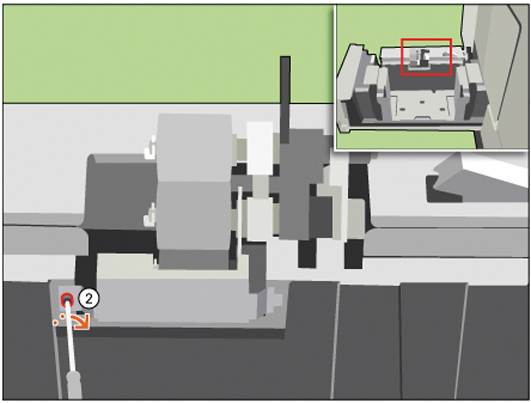

[Brug topnøglen til at løsne bolten.] 

3

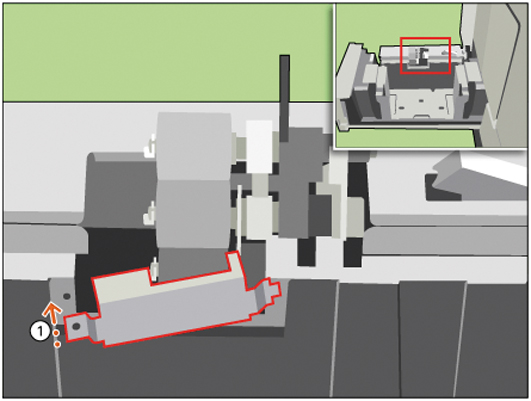

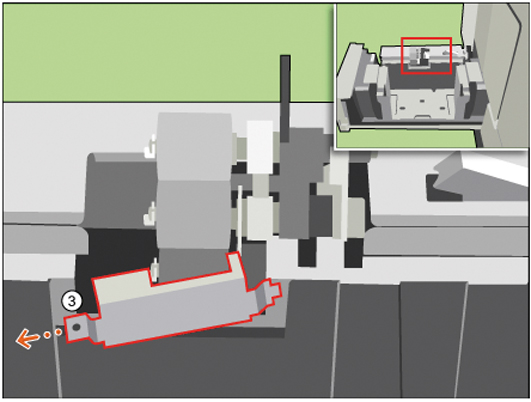

[Fjern dækselpladen.] 

4

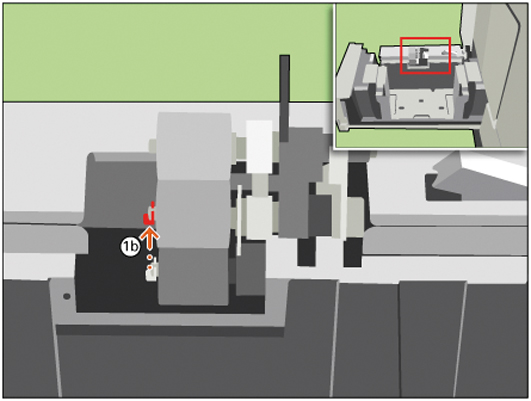

[Fjern de 3 fastgørelsesclips.] 

5

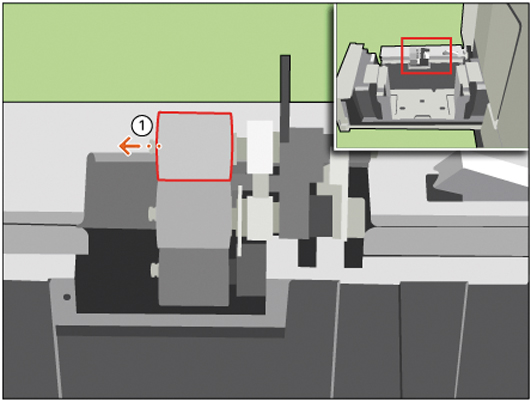

[Fjern den øverste adskillelsesrulle.] 

6

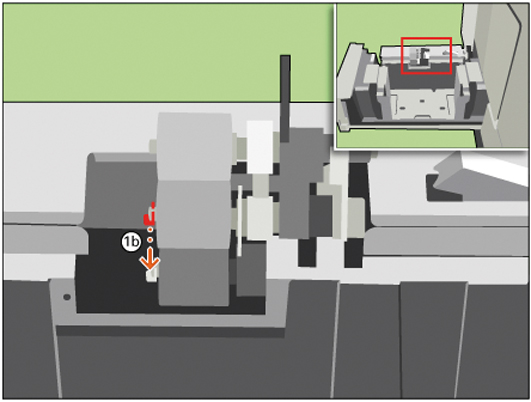

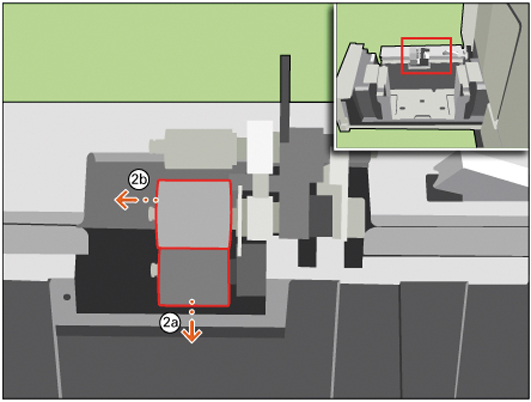

[Skub den nederste adskillelsesrulle ned for at fjerne den midterste adskillelsesrulle.] 

7

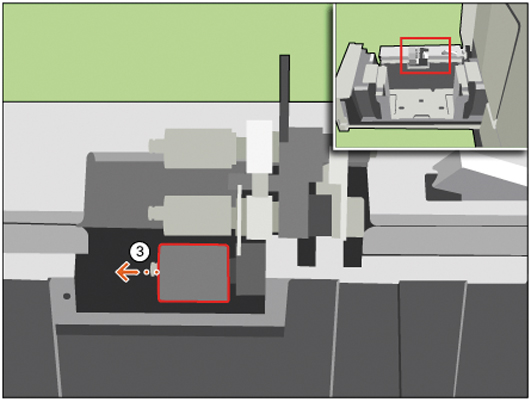

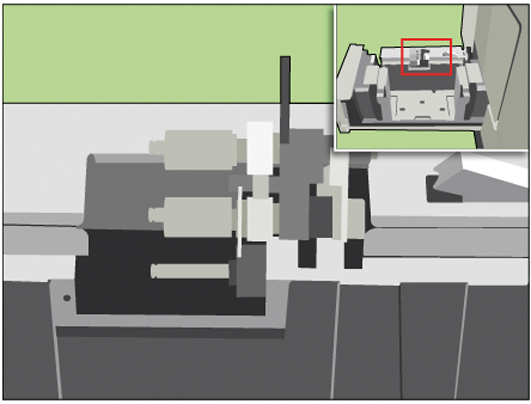

[Fjern den nederste adskillelsesrulle.] 

8

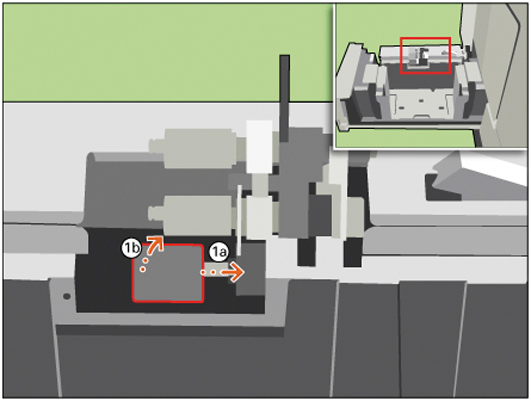

[Anbring en ny adskillelsesrulle nederst. Drej rullen på plads.] 

9

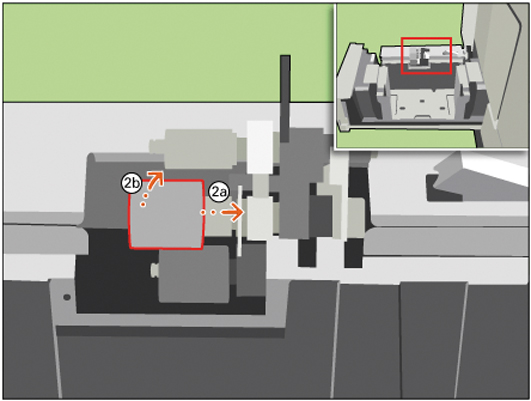

[Anbring en ny adskillelsesrulle i midten. Drej rullen på plads.] 

10

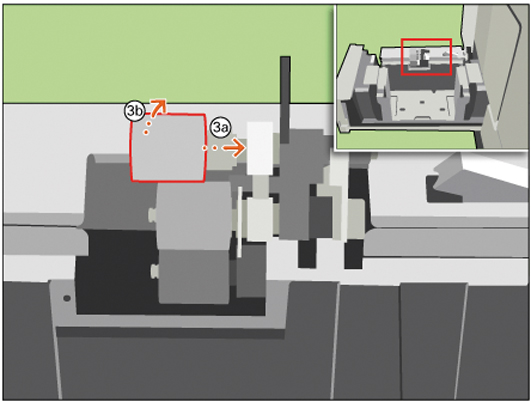

[Anbring en ny adskillelsesrulle øverst. Drej rullen på plads.] 

11

[Anbring de 3 fastgørelsesclips.] 

12

[Anbring dækselpladen bagpå.] 

13

[Brug topnøglen til at stramme dækselpladen.] 

14

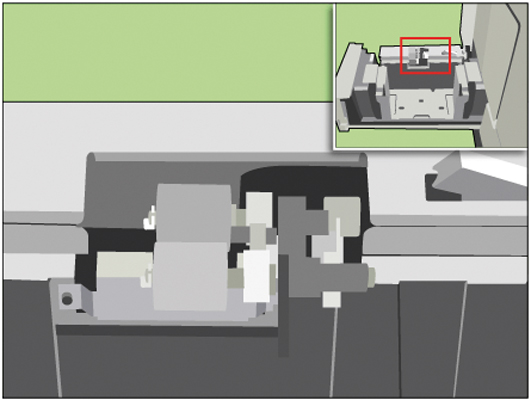

[Drej den øverste adskillelsesrulle tilbage på plads.] 

15

Luk bakken forsigtigt.

Det anbefales at skubbe midt på bakken.
