Op het bedieningspaneel wordt aangegeven wanneer de separatiewielen van de papierlade moeten worden vervangen. De levensduur van de separatiewielen is meer dan 200.000 velseparaties.
Druk op de papierladeknop
aan de rechterkant van het bedieningspaneel.
Druk op het bedieningspaneel op de lade waarvan u de separatiewielen wilt vervangen.
Druk op [Openen] om de lade te openen.

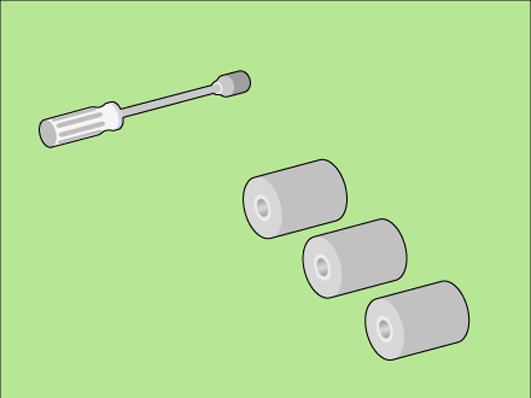

Dopsleutel
Nieuwe separatiewielen
VOORZICHTIG
Alleen opgeleid personeel mag POC-taken uitvoeren.
Vereiste hulpmiddelen|
Stap |
Handeling |
Illustratie |
|---|---|---|
|
1 |

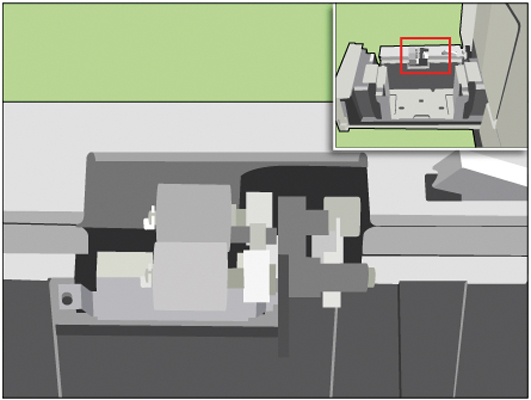

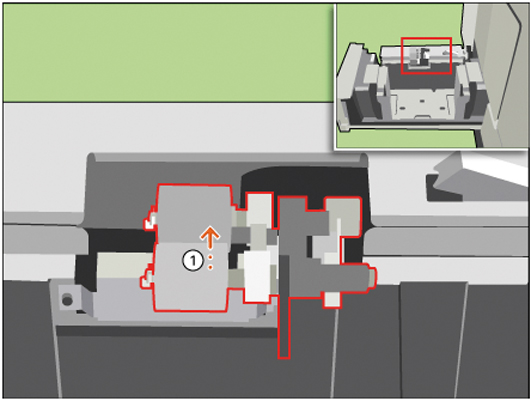

[Draai het bovenste separatiewiel totdat het wiel naar boven wijst.] |
|
|
2 |

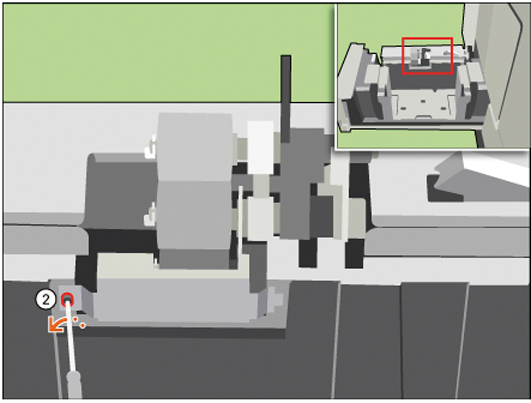

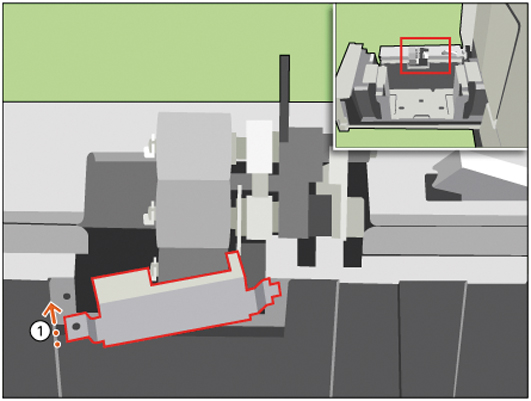

[Gebruik de dopsleutel om de bout los te draaien.] |
|
|
3 |

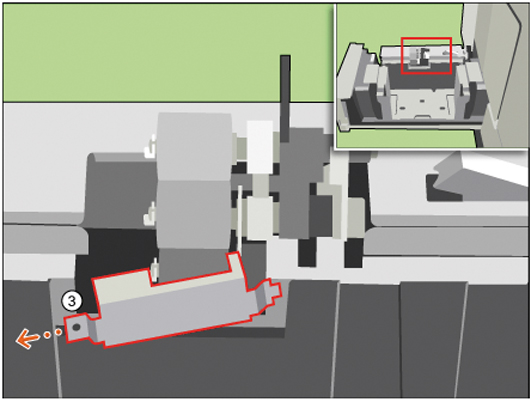

[Verwijder de klep.] |
|
|
4 |

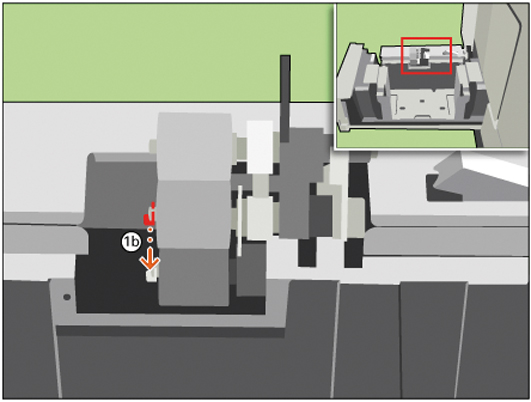

[Verwijder de drie bevestigingsclips.] |
|
|
5 |

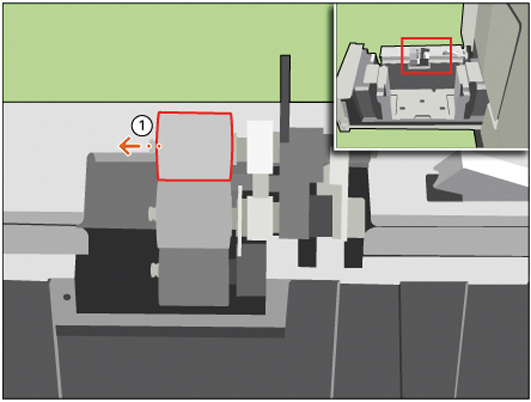

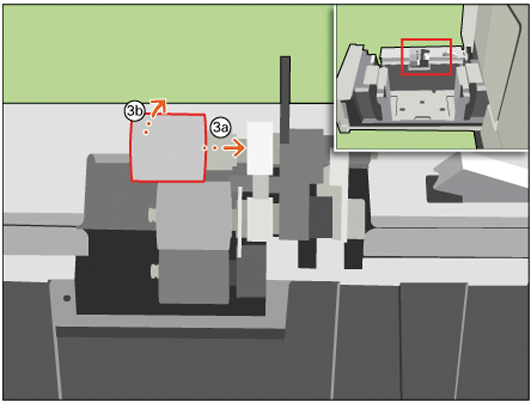

[Verwijder het bovenste separatiewiel.] |
|
|
6 |

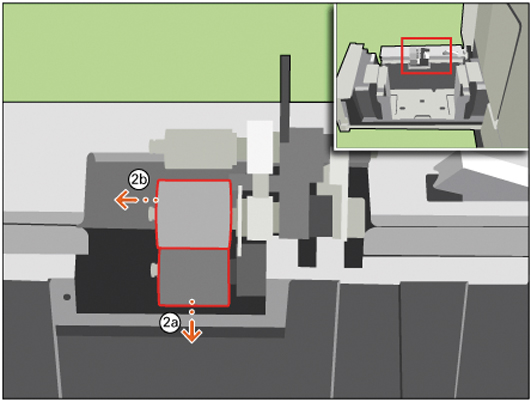

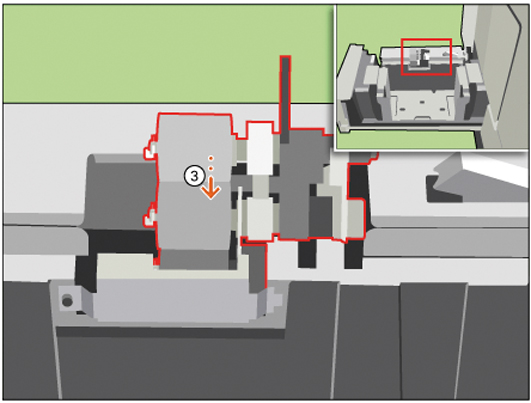

[Duw het onderste separatiewiel naar beneden om het middelste separatiewiel te kunnen verwijderen.] |
|
|
7 |

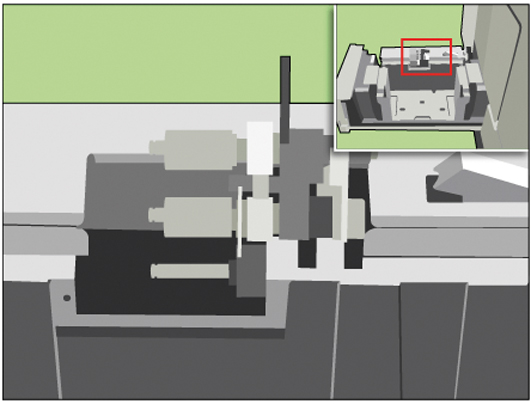

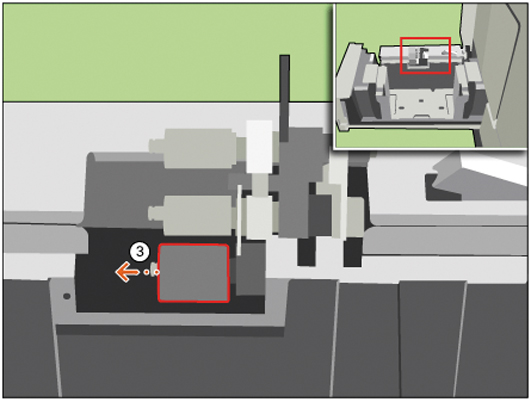

[Verwijder het onderste separatiewiel.] |
|
|
8 |

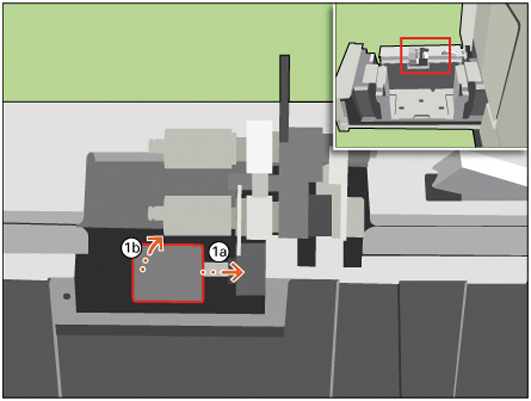

[Plaats een nieuw onderste separatiewiel. Draai het wiel naar de juiste positie.] |
|
|
9 |
[Plaats een nieuw middelste separatiewiel. Draai het wiel naar de juiste positie.] |
|
|
10 |

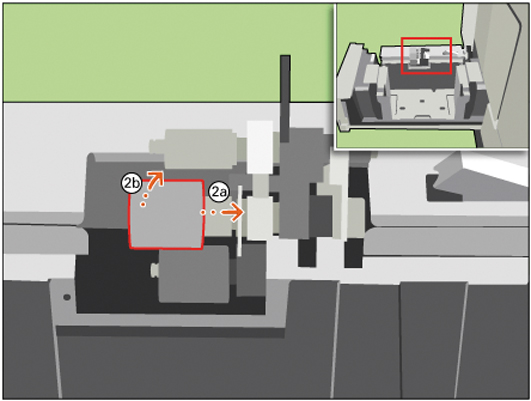

[Plaats een nieuw bovenste separatiewiel. Draai het wiel naar de juiste positie.] |
|
|
11 |

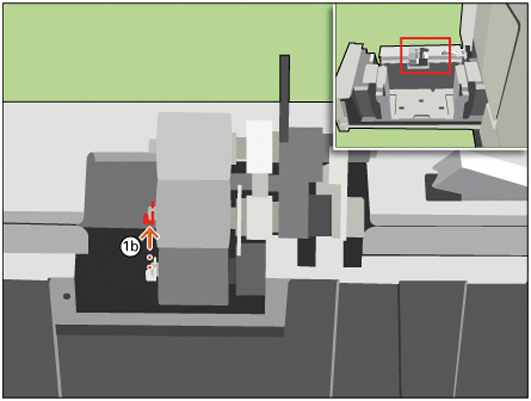

[Plaats de drie bevestigingsclips.] |
|
|
12 |
[Plaats de klep terug.] |
|
|
13 |
[Gebruik de dopsleutel om de klep vast te draaien.] |
|
|
14 |

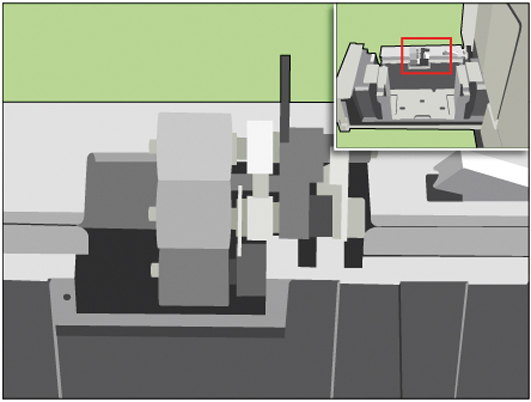

[Draai het bovenste separatiewiel terug naar de juiste positie.] |
|
|
15 |

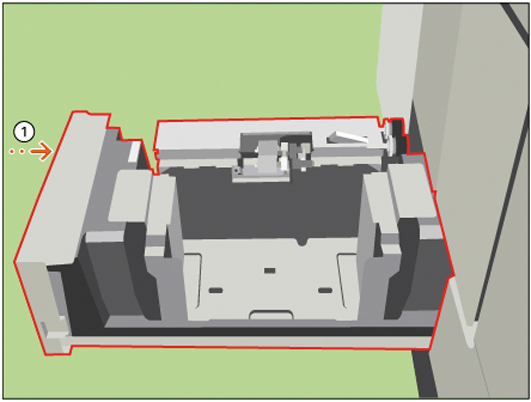

Sluit de lade voorzichtig. Het is aan te raden in het midden van de lade te duwen. |
|
