A kezelőpanel jelzi, ha egy tálcában a szétválasztó görgőket ki kell cserélni. A szétválasztó görgők élettartama több, mint 200000 lap szétválasztása.
Érintse meg a papírtálca gombot
, amely a kezelőpanel jobb oldalán található.
A kezelőpanelen érintse meg azt a tálcát, amelynél cserélni kívánja a szétválasztó görgőket.
A kiválasztott tálca kinyitásához érintse meg a [Megnyitás] gombot.

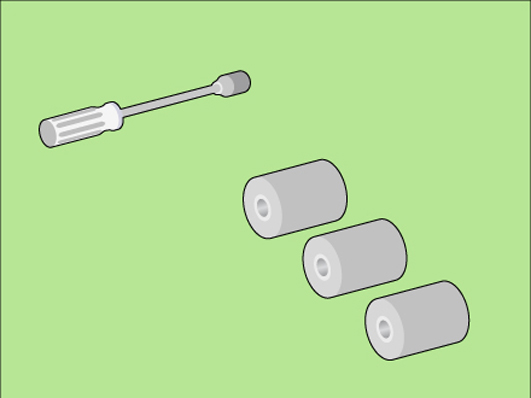

Csőkulcs
Új szétválasztó görgők
VIGYÁZAT
Csak képzett személyzet végezheti a POC műveleteket.
Szükséges szerszámok|
Lépés |
Művelet |
Ábra |
|---|---|---|
|
1 |

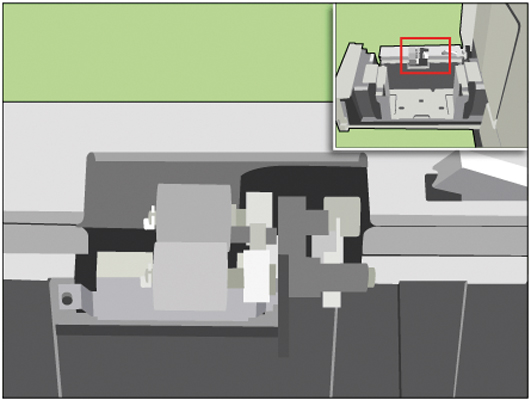

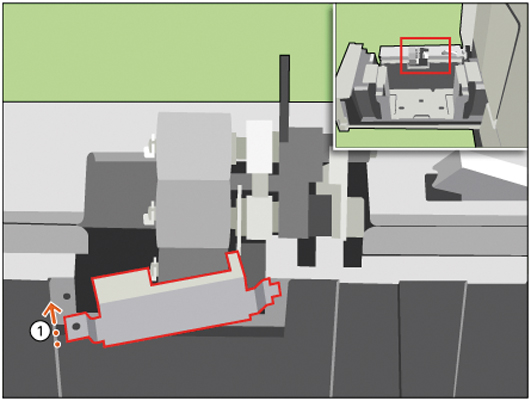

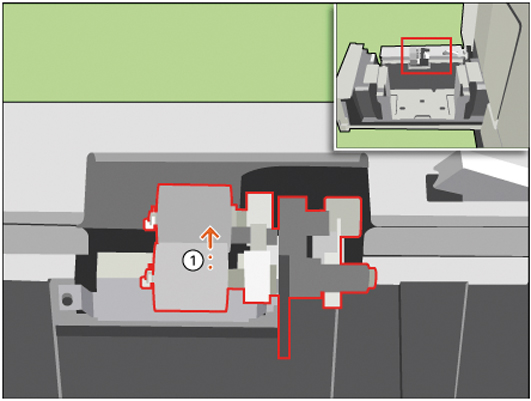

[Fordítsa a felső elválasztó görgős egységet arccal felfelé.] |
|
|
2 |

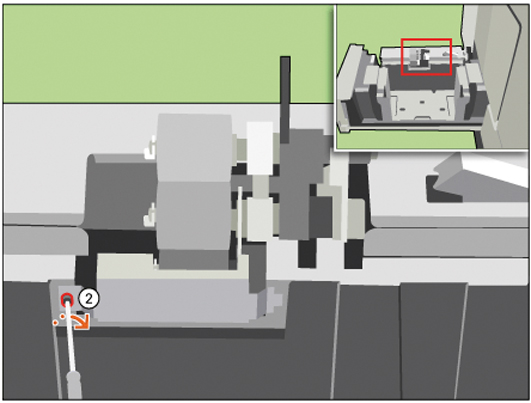

[A csavar megoldásához használja a csőkulcsot.] |
|
|
3 |

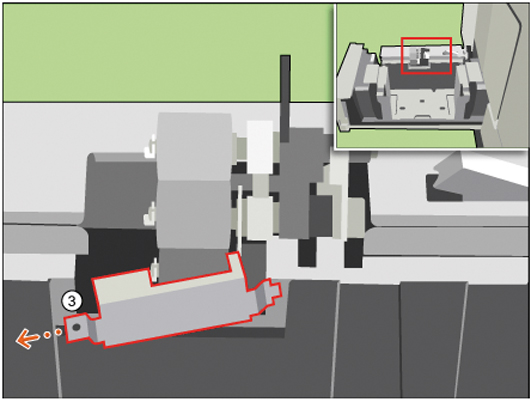

[Távolítsa el a borítólemezt.] |
|
|
4 |

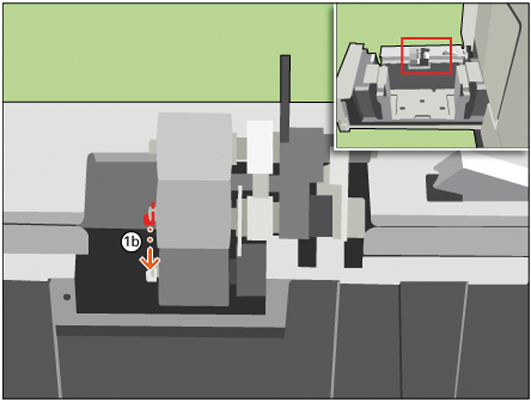

[Távolítsa el a 3 rögzítő kapcsot.] |
|
|
5 |

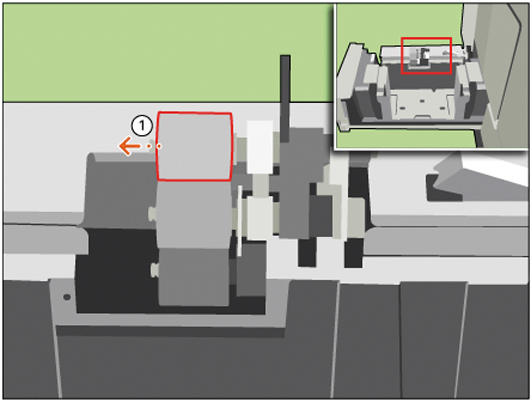

[Távolítsa el a felső elválasztó görgőt.] |
|
|
6 |

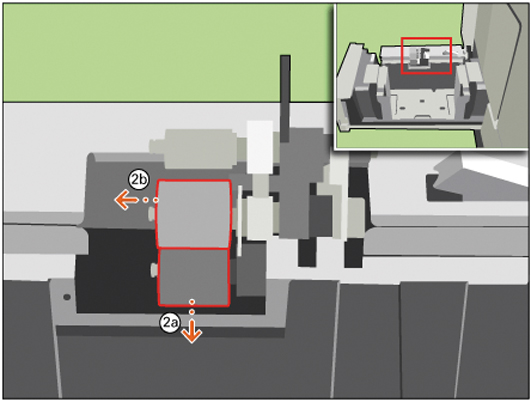

[A középső elválasztó görgő eltávolításához nyomja lefelé az alsó elválasztó görgőt.] |
|
|
7 |

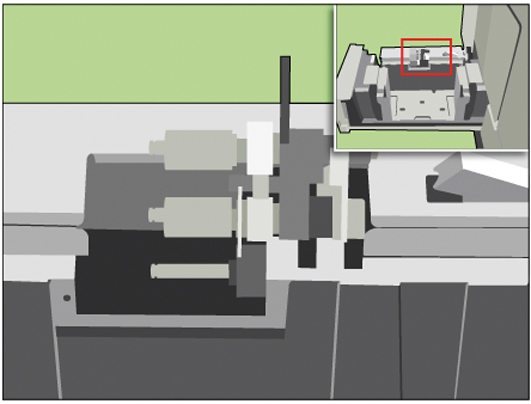

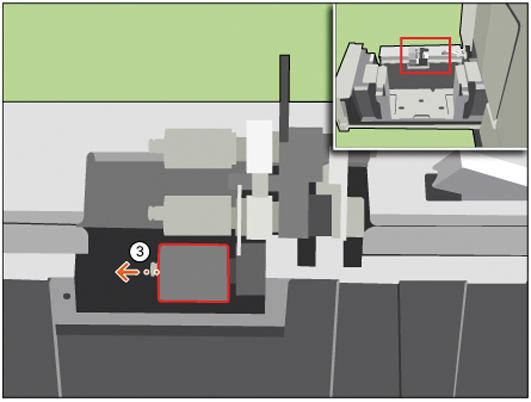

[Távolítsa el az alsó elválasztó görgőt.] |
|
|
8 |

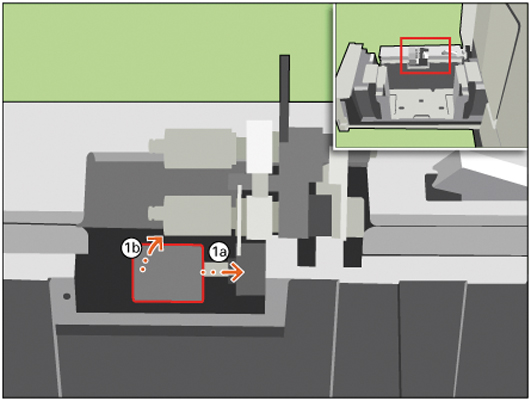

[Helyezzen be egy új alsó elválasztó görgőt. Fordítsa helyzetbe a görgőt.] |
|
|
9 |

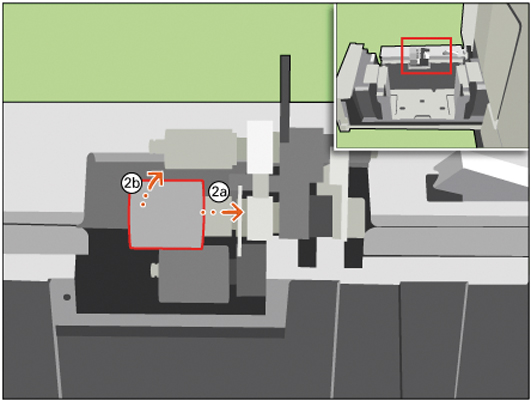

[Helyezzen be egy új középső elválasztó görgőt. Fordítsa helyzetbe a görgőt.] |
|
|
10 |

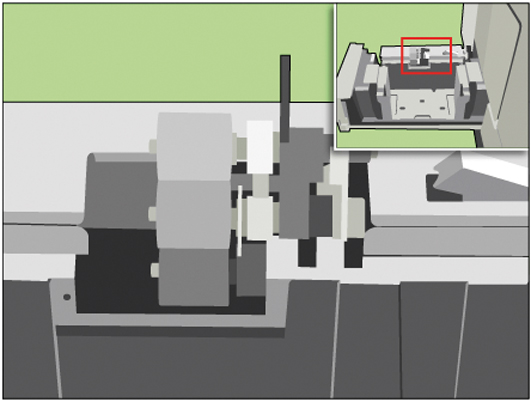

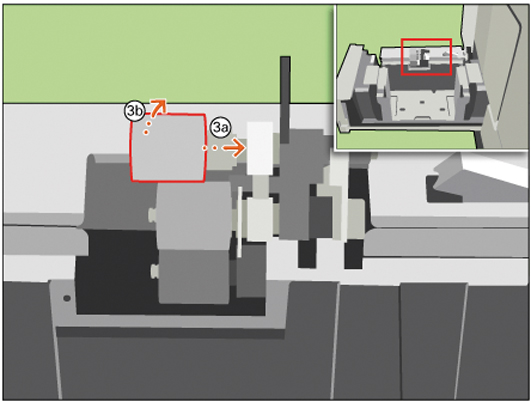

[Helyezzen be egy új felső elválasztó görgőt. Fordítsa helyzetbe a görgőt.] |
|
|
11 |

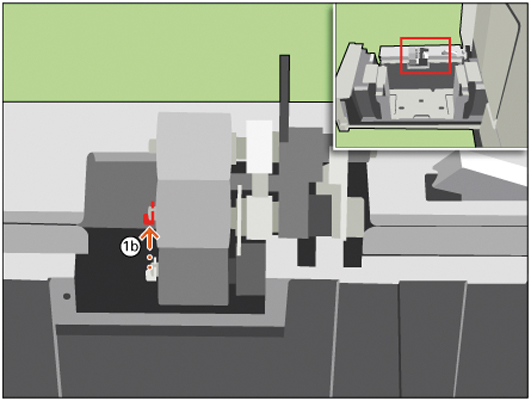

[Helyezze el a 3 rögzítő kapcsot.] |
|
|
12 |
[Tegye vissza a borítólemezt.] |
|
|
13 |
[A borítólemez meghúzásához használja a csőkulcsot.] |
|
|
14 |

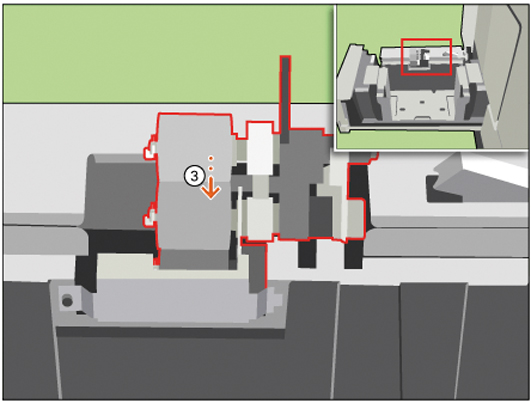

[Fordítsa vissza helyzetbe a felső elválasztó görgőt.] |
|
|
15 |
Óvatosan csukja be a tálcát. A tálcát célszerű középen megnyomni. |
|
