Le panneau de commande indique quand les rouleaux de séparation d'un magasin papier doivent être remplacés. La durée des rouleaux de séparation est supérieure à 200 000 séparations de feuilles.
Touchez le bouton du magasin papier
situé dans la partie droite du panneau de commande.
Dans le panneau de commande, touchez le magasin dont vous voulez remplacer les rouleaux de séparation.
Touchez [Ouvrir] pour ouvrir le magasin.
Clé à douille
Nouveaux rouleaux de séparation
ATTENTION
Seul le personnel qualifié est autorisé à exécuter des actions POC.
Outils nécessaires|
Etape |
Action |
Illustration |
|---|---|---|
|
1 |

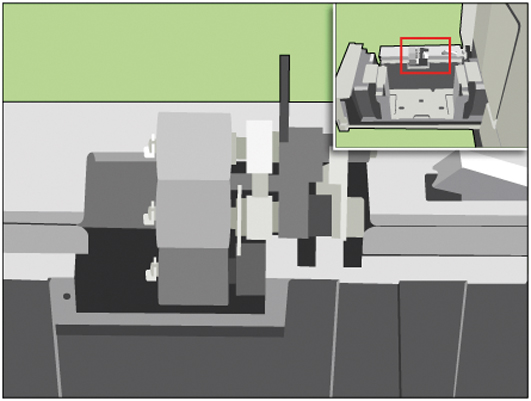

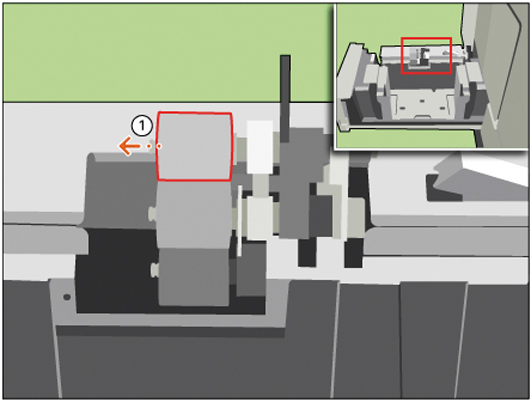

[Retournez le rouleau de séparation supérieur jusqu'à ce que le rouleau soit positionné face vers le haut.] |
|
|
2 |

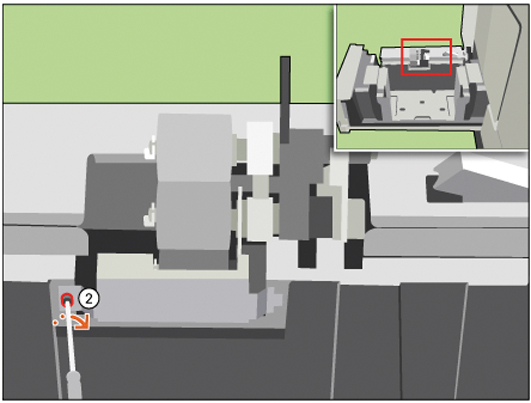

[Utilisez la clé à douille pour dévisser le boulon.] |
|
|
3 |

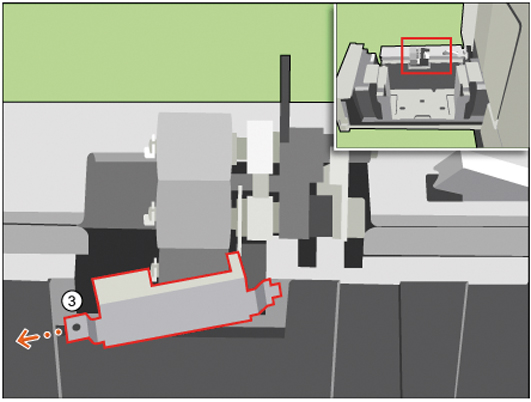

[Retirez la plaque du volet.] |
|
|
4 |

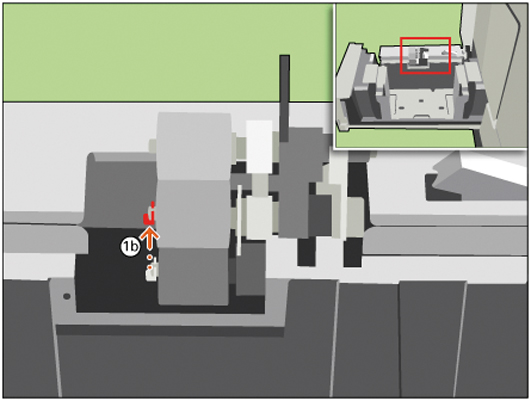

[Retirez les 3 clips de fixation.] |
|
|
5 |
[Retirez le rouleau de séparation supérieur.] |
|
|
6 |

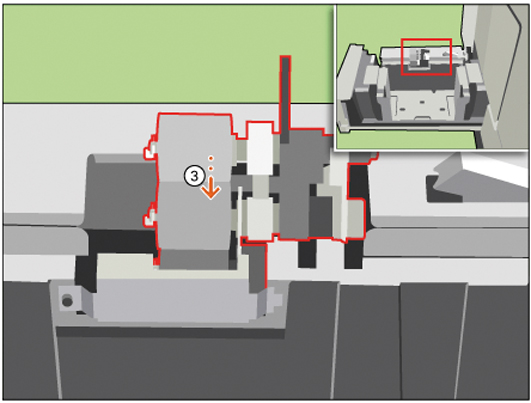

[Poussez le rouleau de séparation inférieur vers le bas pour retirer le rouleau de séparation central.] |
|
|
7 |
[Retirez le rouleau de séparation inférieur.] |
|
|
8 |
[Insérez un nouveau rouleau de séparation inférieur. Retournez le rouleau dans sa position initiale.] |
|
|
9 |
[Insérez un nouveau rouleau de séparation central. Retournez le rouleau dans sa position initiale.] |
|
|
10 |
[Insérez un nouveau rouleau de séparation supérieur. Retournez le rouleau dans sa position initiale.] |
|
|
11 |
[Placez les 3 clips de fixation.] |
|
|
12 |
[Remettez en place la plaque du volet.] |
|
|
13 |
[Utilisez la clé à douille pour visser la plaque du volet.] |
|
|
14 |

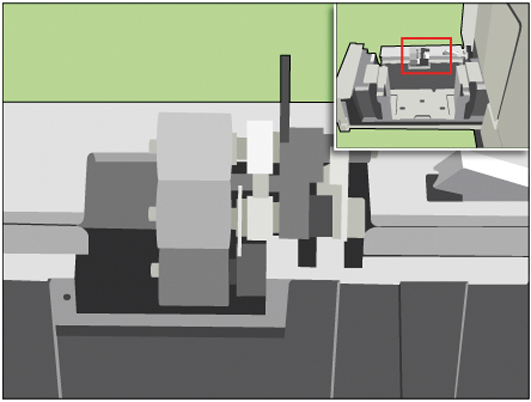

[Retournez le rouleau de séparation supérieur dans sa position initiale.] |
|
|
15 |
Fermer doucement le magasin. Il est conseillé d'appuyer au centre du magasin. |
|
