Auf dem Bedienfeld wird angezeigt, wenn die Separierrollen eines Papierfachs ersetzt werden müssen. Die Nutzungsdauer von Separierrollen beträgt mehr als 200.000 Blatttrennungen.
Berühren Sie die Schaltfläche für das Papierfach
auf der rechten Seite des Bedienfelds.
Berühren Sie auf dem Bedienfeld das Fach, dessen Separierrollen Sie ersetzen möchten.
Berühren Sie [Öffnen], um das Fach zu öffnen.
Steckschlüssel
Neue Separierrollen
ACHTUNG
Die POC-Aktionen dürfen nur von geschultem Personal ausgeführt werden.
Erforderliche Werkzeuge|
Schritt |
Maßnahme |
Abbildung |
|---|---|---|
|
1 |
[Obere Separierrolle anheben, bis die Rolle nach oben zeigt.] |
|
|
2 |
[Bolzen mit Steckschlüssel lösen.] |
|
|
3 |
[Abdeckung entfernen.] |
|
|
4 |
[Die 3 Befestigungsklemmen entfernen.] |
|
|
5 |

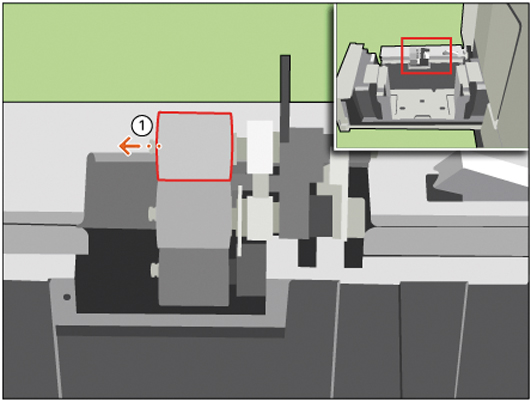

[Obere Separierrolle entfernen.] |
|
|
6 |

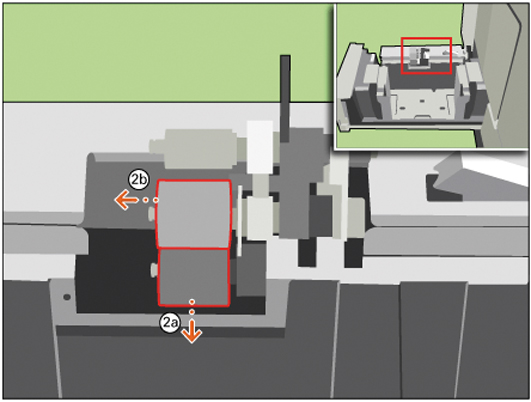

[Untere Separierrolle nach unten drücken, um die mittlere Separierrolle zu entfernen.] |
|
|
7 |
[Untere Separierrolle entfernen.] |
|
|
8 |
[Eine neue untere Separierrolle einsetzen. Die Rolle in Position drehen.] |
|
|
9 |
[Eine neue mittlere Separierrolle einsetzen. Die Rolle in Position drehen.] |
|
|
10 |
[Eine neue obere Separierrolle einsetzen. Die Rolle in Position drehen.] |
|
|
11 |
[Die 3 Befestigungsklemmen einsetzen.] |
|
|
12 |
[Die Abdeckung wieder einsetzen.] |
|
|
13 |
[Abdeckung mit Steckschlüssel festziehen.] |
|
|
14 |
[Obere Separierrolle wieder in Position drehen.] |
|
|
15 |
Schließen Sie das Fach vorsichtig. Es wird empfohlen, in der Fachmitte zu drücken. |
|
