Ovládací panel vám oznámí, že je nutná výměna oddělovacích válců v zásobníku papíru. Životnost oddělovacích válců představuje více než 200 000 oddělení listů.
Stiskněte tlačítko zásobníku papíru
na pravé straně ovládacího panelu.
Na ovládacím panelu stiskněte zásobník, v němž chcete vyměnit oddělovací válce.
Stisknutím tlačítka [Otevřít] otevřete zásobník.
Nástrčný klíč
Nové oddělovací válce
UPOZORNĚNÍ
Akce POC smí vykonávat pouze vyškolené osoby.
Požadované nástroje|
Krok |
Činnost |
Obrázek |
|---|---|---|
|
1 |

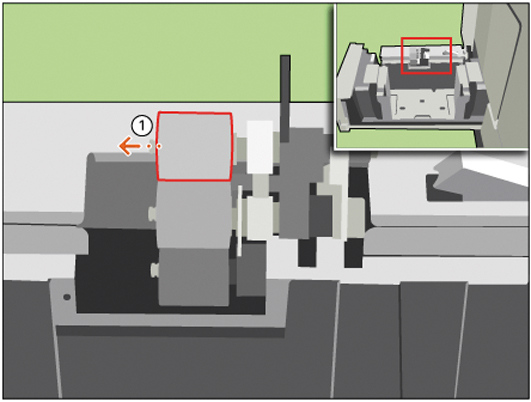

[Horním oddělovacím válcem otáčejte tak dlouho, dokud nemíří nahoru.] |
|
|
2 |
[Pomocí nástrčného klíče povolte šroub.] |
|
|
3 |
[Demontujte krycí desku.] |
|
|
4 |
[Demontujte 3 fixační úchyty.] |
|
|
5 |
[Demontujte horní oddělovací válec.] |
|
|
6 |
[Zatlačte na dolní oddělovací válec a demontujte střední oddělovací válec.] |
|
|
7 |
[Demontujte spodní oddělovací válec.] |
|
|
8 |
[Namontujte nový dolní oddělovací válec. Otočte válec do správné polohy.] |
|
|
9 |
[Namontujte nový střední oddělovací válec. Otočte válec do správné polohy.] |
|
|
10 |
[Namontujte nový horní oddělovací válec. Otočte válec do správné polohy.] |
|
|
11 |
[Namontujte 3 fixační úchyty.] |
|
|
12 |
[Krycí desku umístěte zpět.] |
|
|
13 |
[Pomocí nástrčného klíče utáhněte krycí desku.] |
|
|
14 |
[Oddělovací válec otočte zpět do správné polohy.] |
|
|
15 |
Opatrně zavřete zásobník. Doporučujeme zatlačit na prostřední část zásobníku. |
|
