Pulizia del sensore Z

Informazioni su questa attività

In caso di codice errore 16718.

Strumenti necessari

Panno morbido.

Procedura

Pulizia del sensore Z

Passaggio

Operazione

Figura

1

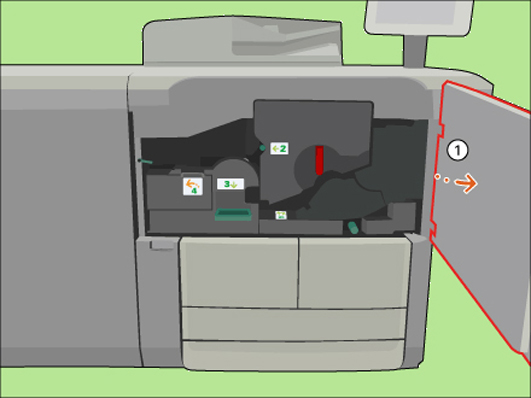

[Aprire lo sportello anteriore.] 

2

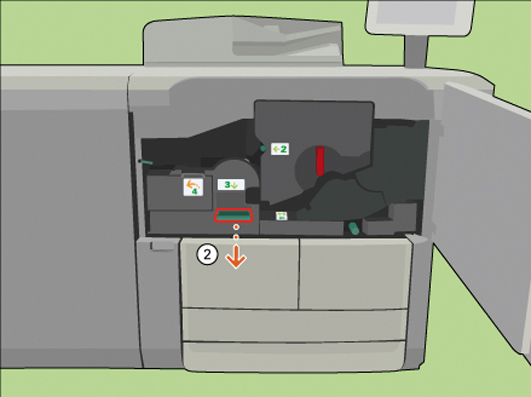

[Utilizzare la maniglia 3 per estrarre l'unità di trasporto.] 

3

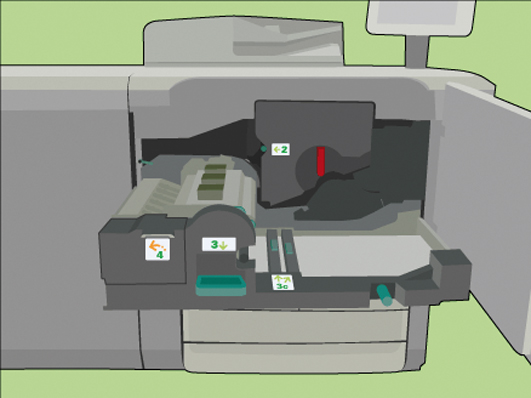

[Utilizzare la maniglia 4 per aprire l'unità di rotazione.] 

4

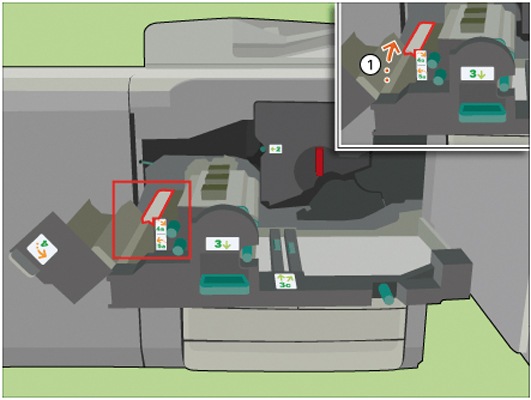

[Utilizzare la maniglia 5 per aprire l'aletta.] 

5

[Utilizz. panno per pulire sensore e scatola del sensore lato interno.] 

6

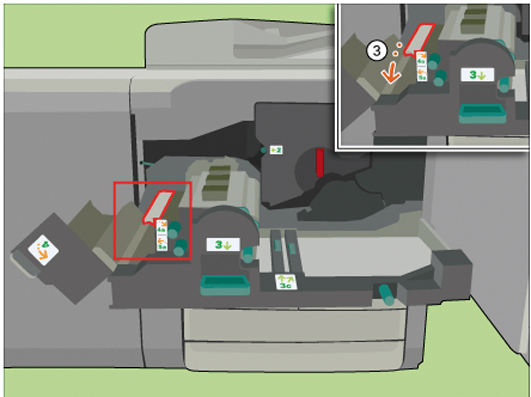

[Chiudere l'aletta.] 

7

[Utilizzare la maniglia 4 per chiudere l'unità di rotazione.] 

8

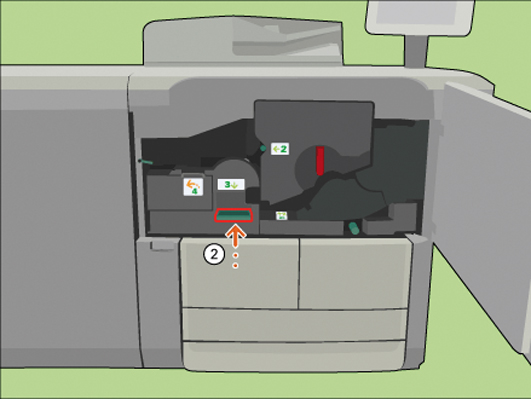

[Utilizzare la maniglia 3 per riposizionare l'unità di trasporto.] 

9

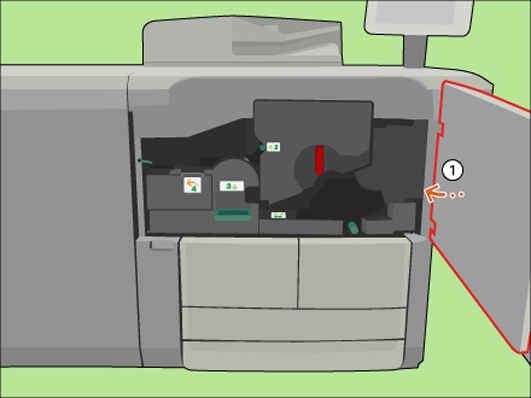

[Chiudere lo sportello anteriore.]
