中とじユニットの針ケースの交換

1

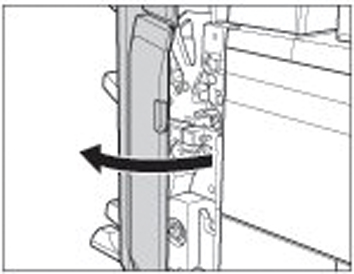

フィニッシャー・AF1／サドルフィニッシャー・AF2 の前カバーを開きます。

2

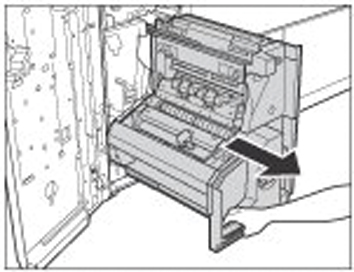

中とじユニットを引き出します。

3

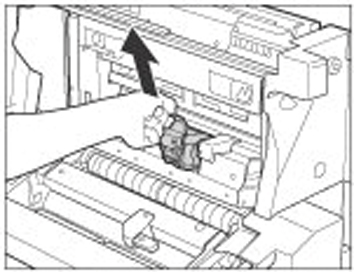

中とじユニットのステイプルカートリッジを取り出します。

4

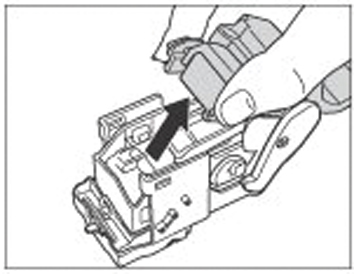

ステイプルカートリッジのカバーの左右を持ち、

上に引上げ、スライドして取り外します。

5

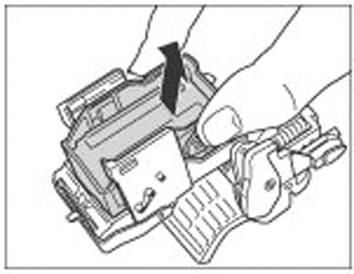

図のように、空の針ケースをつまみます。

空の針ケースを持ち上げて、取り外します。

6

新しい針ケース（ステイプル・P1）を取り付けます。

メモ

針ケースを交換するときは、手前側と奥側の両方とも交換してください。

7

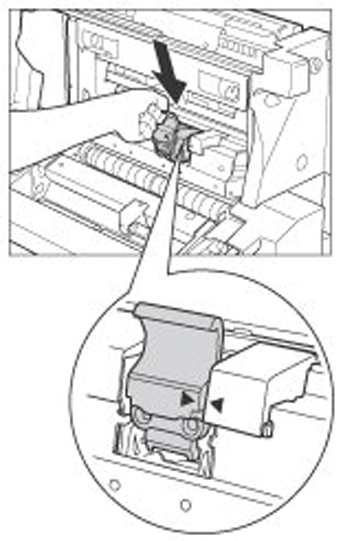

ステイプルカートリッジを元の場所に戻します。

ステイプルカートリッジの矢印と中とじユニットの矢印の位置を合わせます。

メモ

中とじユニットの他の針ケースを交換するには、手順 3 ～ 7 を繰り返し行ってください。

8

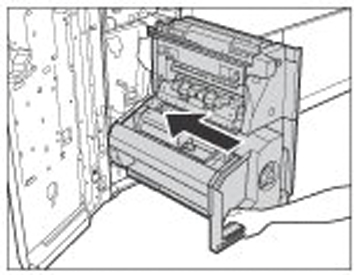

中とじユニットをサドルフィニッシャー・AF2 の奥まで押し込みます

9

注意: フィニッシャー・AF1／サドルフィニッシャー・AF2 の前カバーを閉じるときは、すき間に指をはさまないように注意してください。

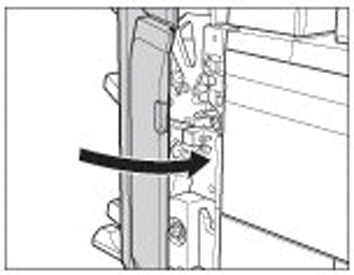

フィニッシャー・AF1／サドルフィニッシャー・AF2 の前カバーを閉じます。
