När en klammerpatron i sadelhäftningsenheten på tillvalet Saddle Finisher-AF2 nästan är tom visas ett meddelande på manöverpanelen som talar om att klammerpatronen måste bytas ut. Arbetsgången nedan beskriver hur du ska byta ut patronen.
OBS!
Åtgärden är endast nödvändig om Saddle Finisher-AF2 har monterats.
Häftning P1
|
Steg |
Åtgärd |
Illustration |
|---|---|---|
|
1 |
Öppna den främre dörren på bunt-/häftenheten. |
|
|
2 |
Dra ut sadelhäftningsenheten. |
|
|
3 |
Håll den gröna fliken på klammarbehållaren och dra ut klammerbehållaren ur häftenheten. |
|
|
4 |
Håll höljet på klammerbehållaren i dess vänstra och högra sida Lyft höljet och dra av det. |
|
|
5 |
Kläm på de markerade platserna för att lossa den tomma klammerpatronen. Lyft den tomma klammerpatronen och dra ut den. |
|
|
6 |

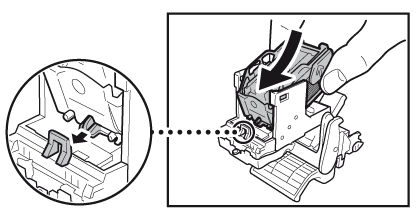

För in den nya klammerpatronen (Staple P1). OBS!
Vid byte av klammerpatronerna ska både den främre och den bakre patronen bytas. |
|
|
7 |
Sätt tillbaka klammerbehållaren i sitt ursprungsläge i sadelhäftningsenheten. Se till att pilen på klammerbehållaren följer pilen på sadelhäftningsenheten. OBS!
Följ steg 3 till 7 för att byta ut den andra klammerpatronen i sadelhäftningsenheten. |
|
|
8 |
Skjut försiktigt tillbaka sadelhäftningsenheten in i skrivaren. |
|
|
9 |
Varning: Var försiktig när du stänger den främre dörren på bunt-/häftenheten så att du inte klämmer fingrarna, det kan orsaka personskada. Stäng den främre dörren på bunt-/häftenheten. |
|
