Когда картридж со скрепками блока центральной прошивки дополнительного устройства Saddle Finisher-AF2 почти пуст, на панели управления появляется сообщение о том, что его необходимо заменить. Ниже описывается процедура замены картриджа со скрепками.
ПРИМЕЧАНИЕ
Эта процедура необходима только в том случае, если установлено устройство Saddle Finisher-AF2.
Картридж P1
|
Шаг |
Действие |
Иллюстрация |
|---|---|---|
|
1 |

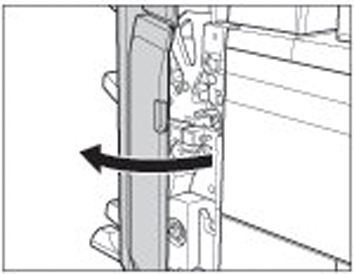

Откройте переднюю дверцу укладчика/сшивателя. |
|
|
2 |

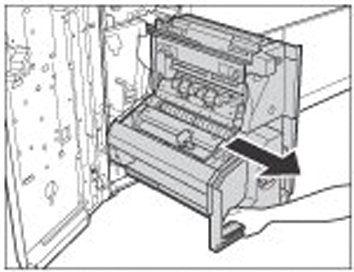

Достаньте блок центральной прошивки. |
|
|
3 |

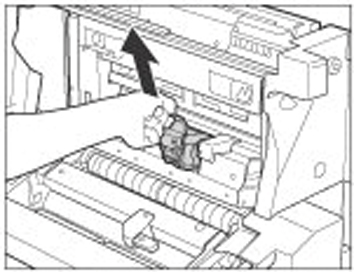

Возьмитесь за выступ держателя скрепок и вытяните его из блока прошивки. |
|
|
4 |

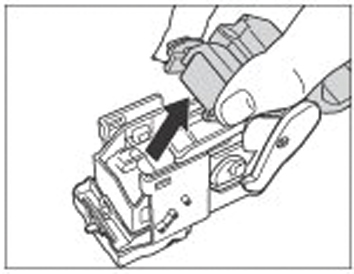

Возьмитесь за крышку держателя скрепок слева и справа. Поднимите крышку и сдвиньте ее. |
|
|
5. |

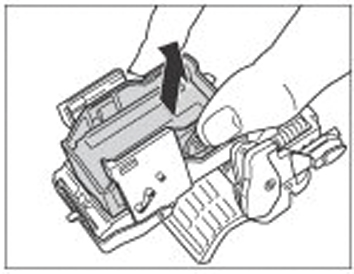

Надавите на указанные точки, чтобы высвободить пустой картридж. Приподнимите и достаньте пустой картридж. |
|
|
6 |
Вставьте новый картридж со скрепками (скрепка P1). ПРИМЕЧАНИЕ
Заменяя картриджи со скрепками, необходимо заменить и передний, и задний картриджи. |
|
|
7 |

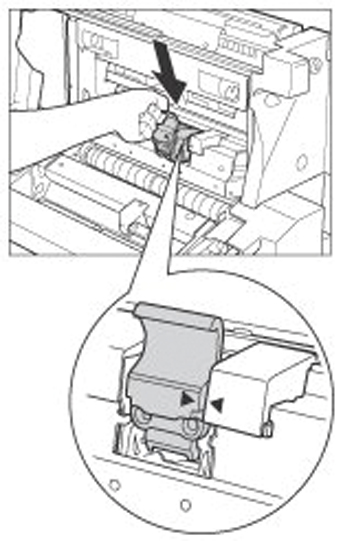

Верните держатель скрепок в исходное положение в блоке центральной прошивки. Убедитесь, что стрелка на держателе скрепок совмещена со стрелкой на блоке центральной прошивки. ПРИМЕЧАНИЕ
Для замены другого картриджа со скрепками в блоке центральной прошивки повторите действия 3–7. |
|
|
8 |
Осторожно вставьте блок центральной прошивки обратно в принтер. |
|
|
9 |

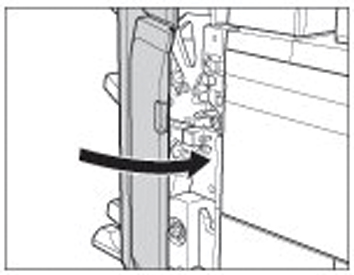

Внимание! Закрывая переднюю дверцу укладчика/сшивателя, следите за тем, чтобы не прищемить пальцы, так как это может привести к травме. Закройте переднюю дверцу укладчика/сшивателя. |
|
