Quando um cartucho de agrafos da unidade para costura de lombada do Saddle Finisher-AF2 opcional estiver quase vazio, o painel de controlo apresenta uma mensagem a indicar qual é o cartucho de agrafos que é necessário substituir. O procedimento abaixo descreve a substituição do cartucho de agrafos.
NOTA
Este procedimento só é necessário se estiver instalado o Saddle Finisher-AF2 opcional.
Agrafo P1
|
Passo |
Ação |
Ilustração |
|---|---|---|
|
1 |

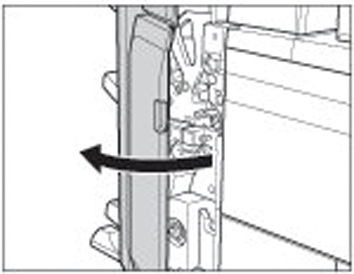

Abra a porta frontal da empilhadora/agrafador. |
|
|
2 |

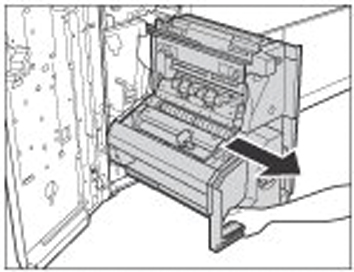

Puxe para fora a unidade para costura da lombada. |
|
|
3 |
Segure a patilha da caixa do agrafador e puxe a caixa para fora da unidade de agrafagem. |
|
|
4 |
Segure na tampa da caixa do agrafador pelos lados direito e esquerdo Levante a tampa e retire-a. |
|
|
5 |

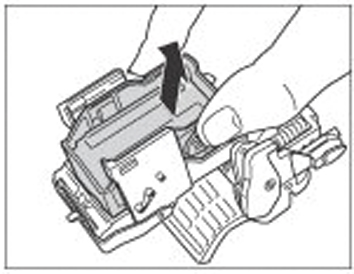

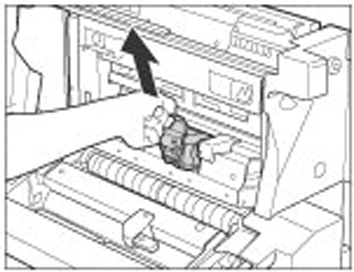

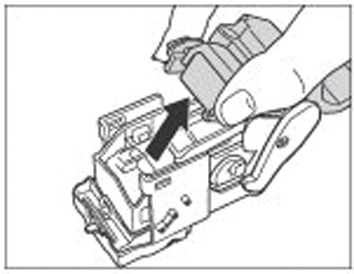

Pressione as posições indicadas, para soltar o cartucho de agrafos vazio. Levante o cartucho de agrafos vazio e puxe-o para fora. |
|
|
6 |

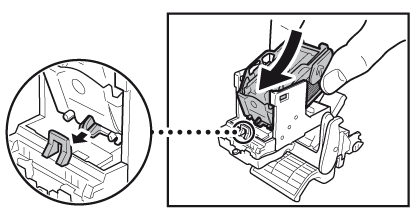

Introduza o novo cartucho de agrafos (Agrafos P1). NOTA
Quando substituir os cartuchos de agrafos, substitua o da frente e o de trás. |
|
|
7 |

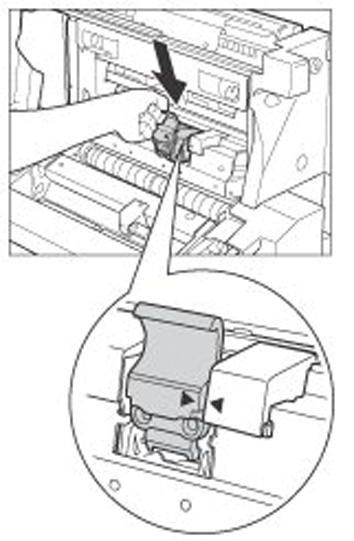

Volte a colocar o cartucho de agrafos na posição original na unidade para costura da lombada. Certifique-se de que a seta no cartucho fica alinhada com a seta na unidade para costura de lombada. NOTA
Siga os passos de 3 a 7 para substituir o outro cartucho de agrafos na unidade para costura de lombada. |
|
|
8 |

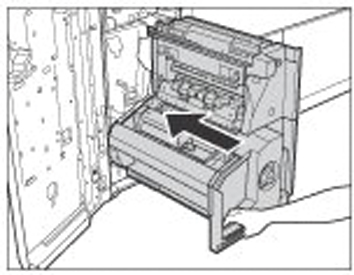

Empurre com cuidado a unidade para costura de lombada para dentro da máquina. |
|
|
9 |

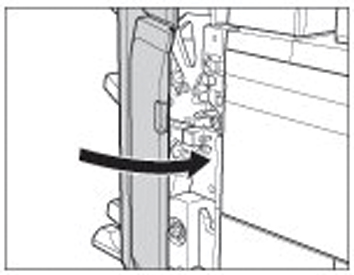

Cuidado: Feche a porta da frente da empilhadora/agrafador com cuidado para não se entalar, porque pode provocar ferimentos. Feche a porta frontal da empilhadora/agrafador. |
|
