Jeśli pojemnik ze zszywkami w module zszywania zeszytowego opcjonalnego modułu Saddle Finisher-AF2 będzie prawie pusty, na panelu sterującym zostanie wyświetlony komunikat wskazujący, który pojemnik należy wymienić. W poniżej procedurze opisano, jak wymienić pojemnik ze zszywkami.
UWAGA
Procedura ta jest niezbędna jedynie wtedy, gdy zainstalowany jest moduł Saddle Finisher-AF2.
Zszywki P1
|
Etap |
Czynność |
Ilustracja |
|---|---|---|
|
1 |

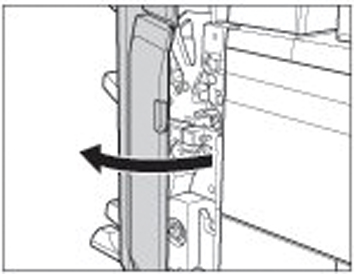

Otwórz drzwiczki przednie układarki/zszywacza. |
|
|
2 |

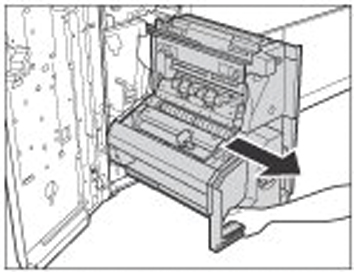

Wysuń moduł zszywania zeszytowego. |
|
|
3 |

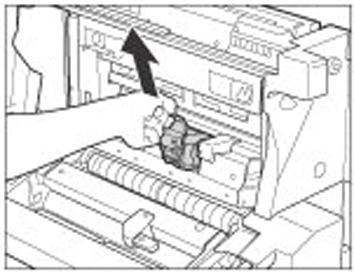

Chwyć klapkę pojemnika ze zszywkami i wyciągnij go z modułu zszywacza. |
|
|
4 |
Chwyć pokrywę zasobnika ze zszywkami po lewej i prawej stronie. Podnieś pokrywę i wysuń ją. |
|
|
5 |

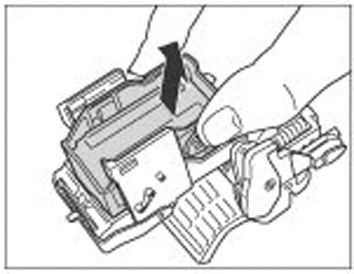

Ściśnij we wskazanym miejscu, aby zwolnić pusty pojemnik na zszywki. Podnieś pusty pojemnik i wyciągnij go. |
|
|
6 |
Włóż nowy pojemnik ze zszywkami (pojemnik P1). UWAGA
Wymieniając pojemnik ze zszywkami, należy wymienić zarówno przedni, jak i tylny pojemnik. |
|
|
7 |

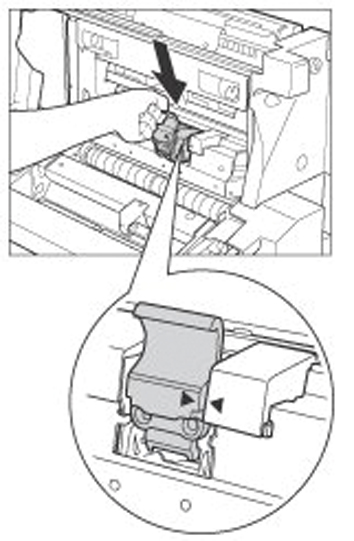

Włóż pojemnik ze zszywkami na jego miejsce w module zszywania zeszytowego. Upewnij się, że strzałka na zasobniku ze zszywkami jest wyrównana względem strzałki w module zszywania zeszytowego. UWAGA
Aby wymienić inny pojemnik w module zszywania zeszytowego, należy wykonać kroki od 3 do 7. |
|
|
8 |

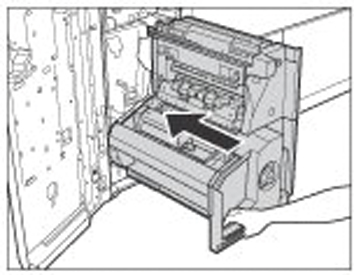

Delikatnie włóż moduł zszywania zeszytowego do drukarki. |
|
|
9 |

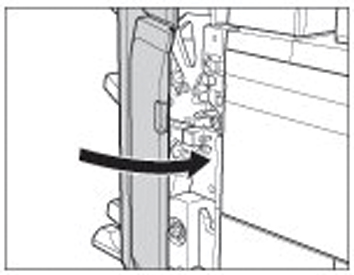

Ostrzeżenie: Zamykając przednie drzwiczki układarki/zszywacza, należy uważać, aby nie przyciąć nimi palców i nie spowodować obrażeń . Zamknij drzwiczki przednie układarki/zszywacza. |
|
