Når en stiftekassett i ryggstifteenheten i Saddle Finisher-AF2 (ekstrautstyr) er nesten tom, vil kontrollpanelet vise en melding som angir hvilken stiftekassett som må byttes. Fremgangsmåten nedenfor beskriver hvordan du bytter stiftekassett.
MERK
Denne prosedyren er kun nødvendig hvis Saddle Finisher-AF2 er installert.
Stift P1
|
Trinn |
Handling |
Illustrasjon |
|---|---|---|
|
1 |

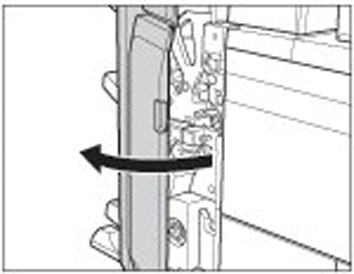

Åpne frontdøren på stable- og stifteenheten. |
|
|
2 |

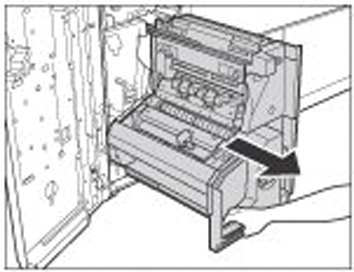

Trekk ut ryggstifteenheten. |
|
|
3 |

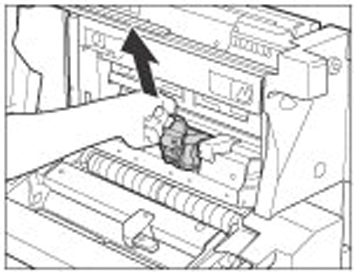

Ta tak i den grønne tappen på stifteesken og trekk stifteeksen ut av stifteenheten. |
|
|
4 |

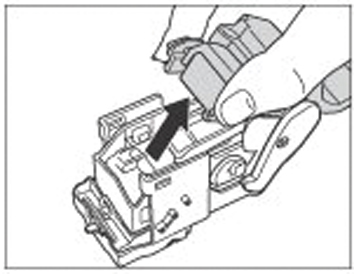

Hold stiftekassettens deksel på høyre og venstre side. Løft dekselet og skyv det av. |
|
|
5 |
Klem på de anviste stedene for å løse ut den tomme stiftekassetten. Løft den tomme stiftekassetten og trekk ut stiftekassetten. |
|
|
6 |
Sett inn den nye stiftekassetten (stift P1). MERK
Når du bytter ut stiftekassetter, må du bytte ut stiftekassettene både foran og bak. |
|
|
7 |

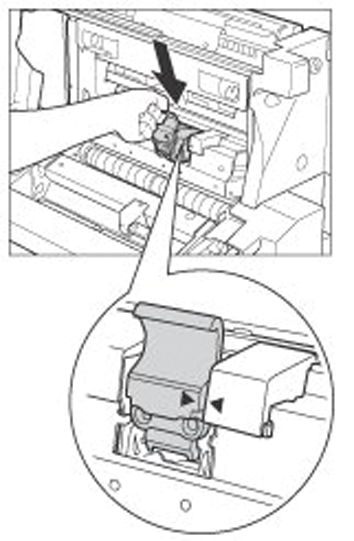

Sett stiftekassetten tilbake på plass i ryggstifteenheten. Pass på at pilen på stiftekassetten er i samme retning som pilen på ryggstifteenheten. MERK
Følg punkt 3 til 7 for å bytte den andre stiftekassetten i ryggstiftenheten. |
|
|
8 |

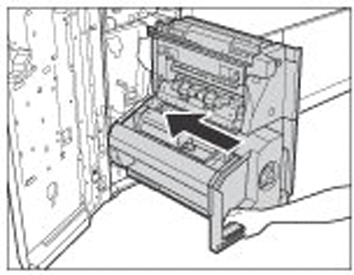

Skyv forsiktig ryggstifteren tilbake inn i skriveren. |
|
|
9 |

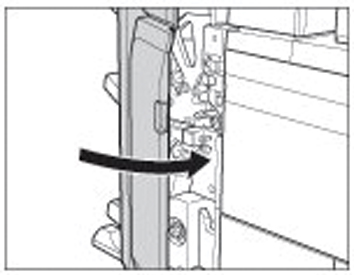

Advarsel: Når du lukker frontdekselet på etterbehandleren, vær forsiktig så du ikke klemmer fingrene, da dette kan føre til personskade. Lukk frontdøren på stable- og stifteenheten. |
|
