Wanneer een nietpatroon van de rugnieteenheid van de optionele Saddle Finisher-AF2 bijna leeg is, wordt op het bedieningspaneel aangegeven welke nietpatroon moet worden vervangen. De onderstaande procedure beschrijft hoe u de nietpatroon vervangt.
OPMERKING
Deze procedure is alleen van belang als de Saddle Finisher-AF2 is aangesloten.
Nietpatroon P1
|
Stap |
Handeling |
Illustratie |
|---|---|---|
|
1 |

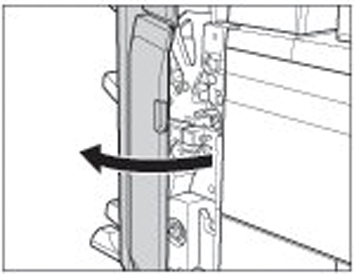

Open de voordeur van de stapeleenheid/nieter. |
|
|
2 |

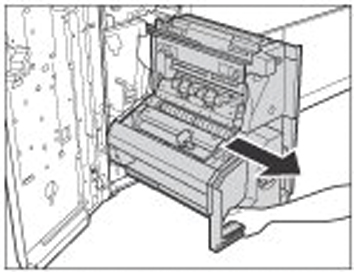

Trek de rugnieteenheid naar buiten. |
|
|
3 |

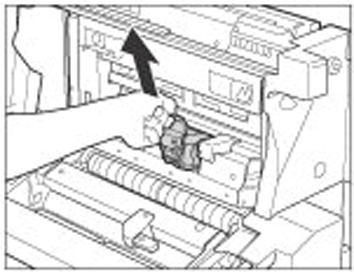

Pak de rand van de nietjeshouder vast en trek de nietjeshouder uit de nieteenheid. |
|
|
4 |

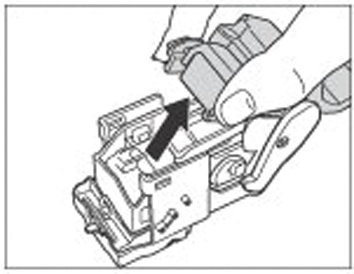

Houd de behuizing van de nietjeshouder aan de rechter- en linkerkant vast Til de behuizing op en schuif deze eraf. |
|
|
5 |
Knijp op de aangegeven posities om het lege nietpatroon los te halen. Til de lege nietpatroon op en trek de nietpatroon naar buiten. |
|
|
6 |
Plaats het nieuwe nietpatroon (Nietpatroon P1). OPMERKING
Wanneer u de nietpatronen vervangt, moet u zowel de nietpatronen voor als achter vervangen. |
|
|
7 |

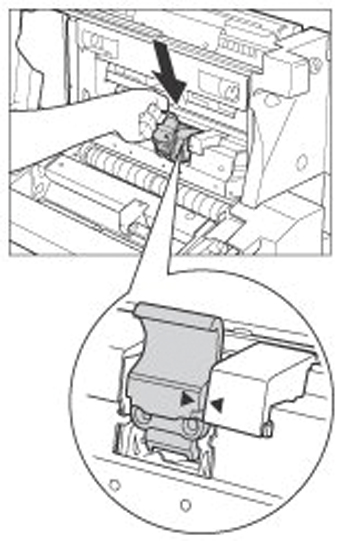

Zet de nietjeshouder op zijn oorspronkelijke plaats terug in de rugnieteenheid. Zorg ervoor dat de pijl op de nietjeshouder uitgelijnd is met de pijl op de rugnieteenheid. OPMERKING
Volg de stappen 3 tot en met 7 om de andere nietpatroon in de rugnieteenheid te vervangen. |
|
|
8 |

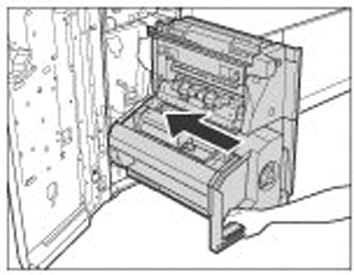

Duw de rugnieteenheid voorzichtig terug in de printer. |
|
|

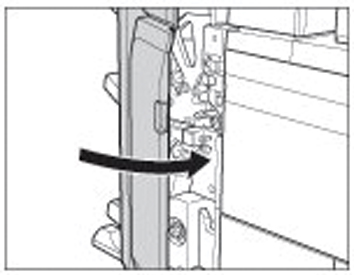

9 |
Waarschuwing: Zorg er bij het sluiten van de voordeur voor dat uw vingers niet bekneld raken omdat dit kan leiden tot persoonlijk letsel. Sluit de voordeur van de stapeleenheid/nieter. |
|
