Amikor az opcionális Saddle Finisher-AF2 gerinctűző egységének tűzőkapocs kazettája már majdnem üres, akkor a kezelőpanelen egy üzenet jelenik meg, amely jelzi, hogy melyik tűzőkapocs kazettát kell kicserélni. Az alábbi eljárás bemutatja a tűzőkapocs kazetta cseréjének módját.
MEGJEGYZÉS
Ez az eljárás csak akkor szükséges, ha a Saddle Finisher-AF2 csatlakoztatva van.
P1 tűzőkapocs
|
Lépés |
Művelet |
Ábra |
|---|---|---|
|
1 |

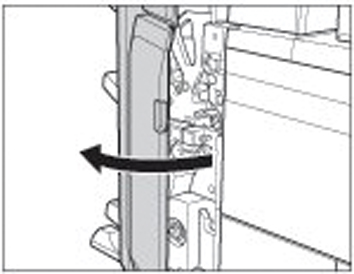

Nyissa ki a kötegelő/tűzőgép első ajtaját. |
|
|
2 |

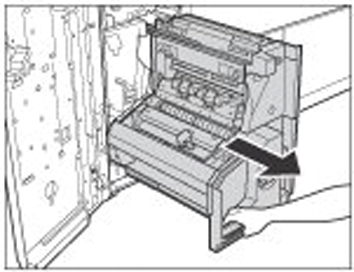

Húzza ki a gerinctűző egységet. |
|
|
3 |

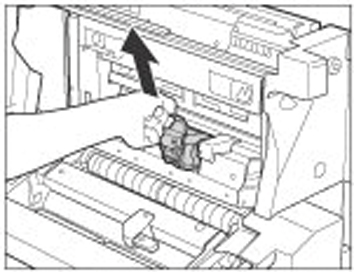

Fogja meg a tűzőkapocs kazettán található fület és húzza ki a tűzőkapocs tartót a tűzőgép egységből. |
|
|
4 |

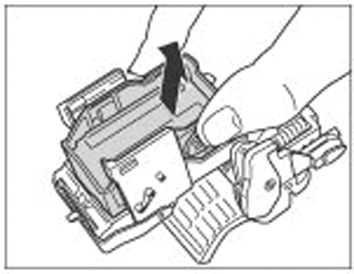

Fogja a tűzőkapocs tartó borítását a bal és jobb oldalánál fogva Emelje fel a borítást és csúsztassa azt ki. |
|
|
5 |

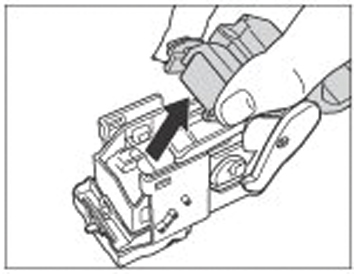

Az üres tűzőkapocs kazetta kivételéhez fordítsa a jelzett helyzetbe. Emelje fel az üres tűzőkapocs kazettát és húzza ki azt. |
|
|
6 |
Helyezze be az új tűzőkapocs kazettát (P1 tűzőkapocs). MEGJEGYZÉS
A tűzőkapocs kazetták cseréjekor az elülső és hátsó tűzőkapocs kazettát is cserélje. |
|
|
7 |

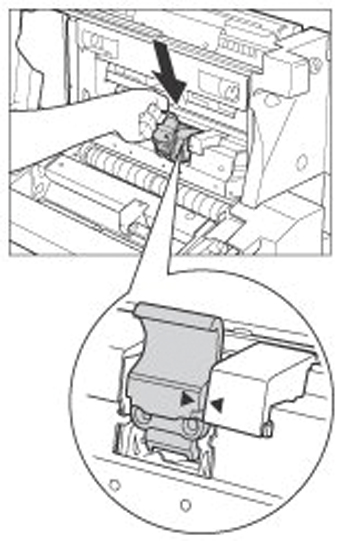

Helyezze vissza a tűzőkapocs tartót az eredeti helyére, a gerinctűző egységbe. Győződjön meg arról, hogy a nyíl a tűzőkapocs tartón egybe esik a gerinctűző egységen levő nyíllal. MEGJEGYZÉS
A 3-7. lépés szerint cserélje ki a gerinctűző egység másik tűzőkapocs kazettáját is. |
|
|
8 |

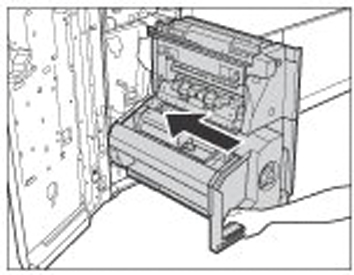

Finoman tolja vissza a nyomtatóba a gerinctűző egységet. |
|
|
9 |

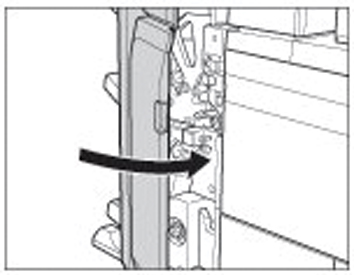

Vigyázat: A kötegelő/ tűzőgép első ajtajának bezárásánál ügyeljen arra, hogy ne csípje be az ujját, mert megsérülhet. Csukja be a kötegelő/tűzőgép első ajtaját. |
|
