Lorsqu'une cartouche d'agrafes de l'unité de piqûre à cheval du Module de Finition P.A.C.-AF2 en option est presque vide, le panneau de commande affiche un message indiquant la cartouche d'agrafes devant être remplacée. Suivre la procédure ci-après pour remplacer la cartouche d'agrafes.
REMARQUE
Cette procédure est nécessaire uniquement si le Module de Finition P.A.C.-AF2 est installé.
Agrafage P1
|
Étape |
Action |
Illustration |
|---|---|---|
|
1 |

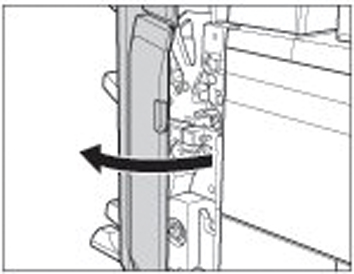

Ouvrez la porte avant de l'empileur/agrafeuse. |
|
|
2 |

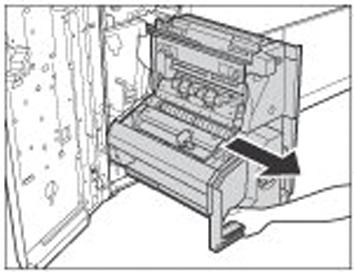

Retirez l'unité de piqûre à cheval. |
|
|
3 |

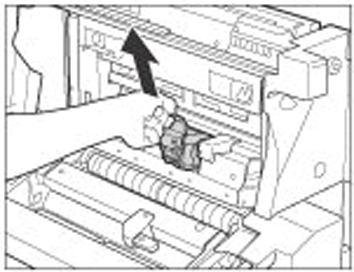

Saisissez la languette du boîtier d'agrafes et tirez le boîtier d'agrafes de l'unité d'agrafage. |
|
|
4 |

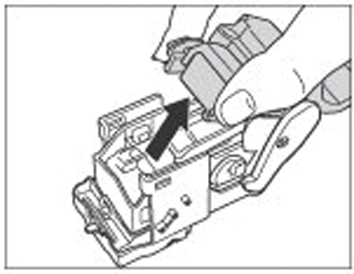

Tenez le couvercle du boîtier d'agrafes par ses côtés gauche et droit Soulevez le couvercle et faites-le glisser. |
|
|
5 |

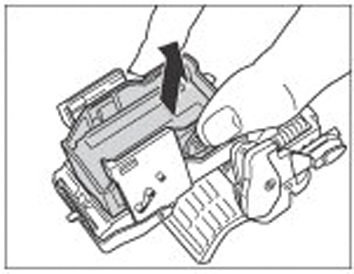

Appuyez aux positions indiquées pour libérer la cartouche d'agrafes vide. Soulevez la cartouche d'agrafes vide et sortez-la. |
|
|
6 |

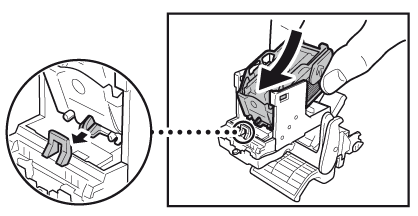

Insérez la nouvelle cartouche d'agrafes (Agrafage P1). REMARQUE
Lors du remplacement des cartouches d'agrafes, remplacez à la fois les cartouches d'agrafes frontale et arrière. |
|
|
7 |

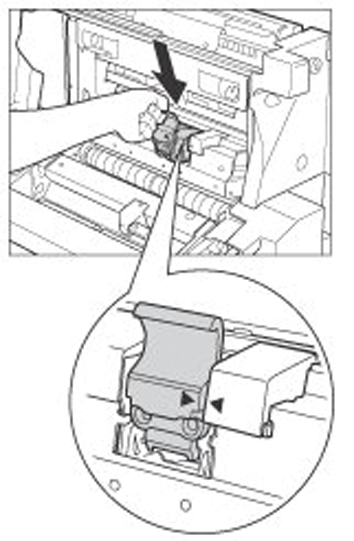

Retournez le boîtier d'agrafes dans sa position d'origine dans l'unité de piqûre à cheval. Vérifiez que la flèche sur le boîtier d'agrafes soit alignée avec la flèche sur l'unité de piqûre à cheval. REMARQUE
Suivre les étapes 3 à 7 pour remplacer l'autre cartouche d'agrafes dans l'unité d'agrafage avec piqûre à cheval. |
|
|
8 |

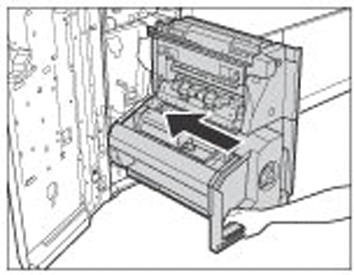

Repoussez doucement l'unité de piqûre à cheval dans l'imprimante. |
|
|
9 |
Attention : Lors de la fermeture de la porte avant de l'empileur/agrafeuse, veillez à ne pas coincer vos doigts car cela peut provoquer des blessures. Fermez la porte avant de l'empileur/agrafeuse. |
|
