Cuando el cartucho de grapas del módulo de encuadernado de la unidad de acabado AF2 opcional está casi vacío, en el panel del operador aparece un mensaje que indica que es necesario sustituir el cartucho de grapas. El procedimiento siguiente describe cómo sustituir el cartucho de grapas.
NOTA
Este procedimiento sólo es necesario si está instalada la Unidad de Acabado de Cuadernillos AF2.
Grapas P1
|
Paso |
Acción |
Ilustración |
|---|---|---|
|
1 |
Abra la puerta frontal de la unidad de apilado/grapadora. |
|
|
2 |

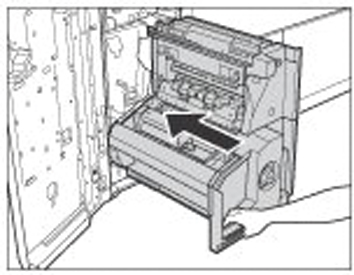

Extraiga la unidad de grapado de cuadernillos. |
|
|
3 |

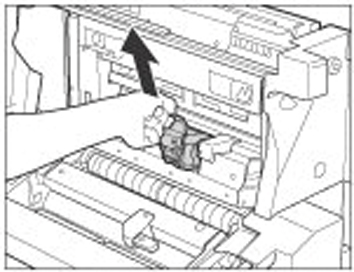

Agarre la pestaña verde de la caja de las grapas y tire de la caja de las grapas para sacarla de la unidad de grapado. |
|
|
4 |

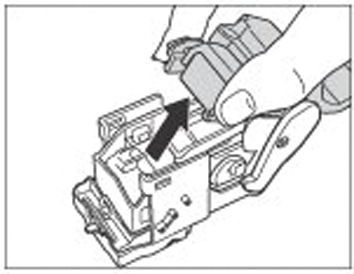

Sujete la cubierta de la caja de grapas por los laterales izquierdo y derecho. Levante la cubierta y deslice la cubierta para sacarla. |
|
|
5 |

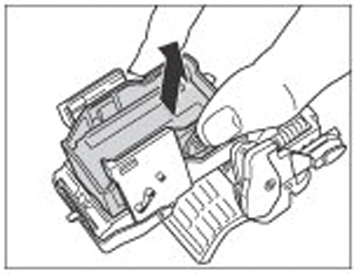

Presione en las posiciones indicadas para liberar el cartucho de grapas vacío. Levante el cartucho de grapas vacío y saque el cartucho de grapas. |
|
|
6 |
Inserte el nuevo cartucho de grapas (grapa P1). NOTA
Cuando sustituya los cartuchos de grapas, sustituya los cartuchos de grapas delantero y trasero. |
|
|
7 |
Vuelva a colocar la caja de grapas a su posición original. Asegúrese de que la flecha de la caja de grapas está alineada con la flecha de la unidad de grapado de cuadernillos. NOTA
Siga los pasos de 3 a 7 para sustituir el otro cartucho de grapas de la unidad grapadora de cuadernillos. |
|
|
8 |
Empuje ligeramente la unidad de grapado de cuadernillos (F-C4) de nuevo dentro de la máquina. |
|
|
9 |

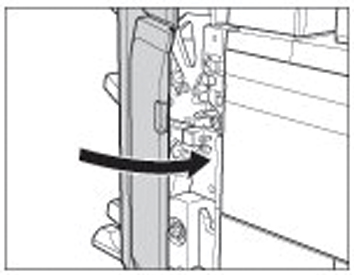

Precaución: Para evitar lesiones, tenga cuidado con los dedos al cerrar la puerta frontal de la unidad de apilado/grapadora. Cierre la puerta frontal de la unidad de apilado/grapadora. |
|
