Når en hæftepatron på enheden til ryghæftning på den valgfri Saddle Finisher-AF2 er næsten tom, viser kontrolpanelet en meddelelse, der angiver, at hæftepatronen skal udskiftes. Fremgangsmåden nedenfor beskriver, hvordan hæfteklammepatronen udskiftes.
BEMÆRK
Denne procedure kræves kun, hvis Saddle Finisher-AF2 er monteret.
Hæfteklamme P1
|
Trin |
Handling |
Illustration |
|---|---|---|
|
1 |

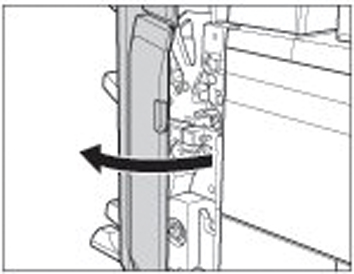

Åbn frontdøren til stabler/hæfteenheden. |
|
|
2 |

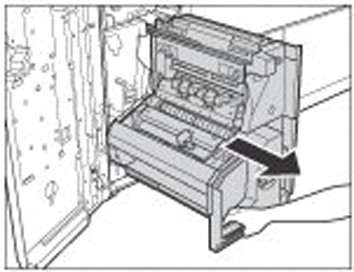

Træk ryghæftningsenheden ud. |
|
|
3 |

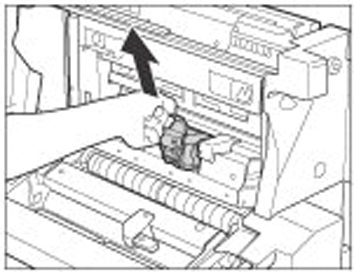

Tag fat i den grønne flig på hæfteklammekassetten, og træk hæfteklammekassetten ud af hæfteenheden. |
|
|
4 |

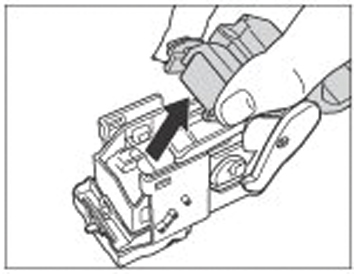

Hold dækslet til hæfteetuiet i dets venstre og højre side Løft dækslet, og skub dækslet af. |
|
|
5 |

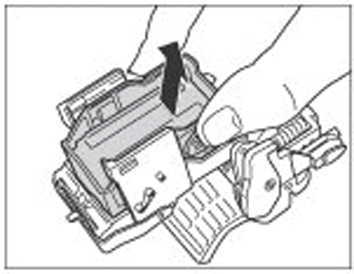

Tryk på de angivne steder for at frigøre den tomme hæfteklammepatron. Løft den tomme hæfteklammepatron, og træk hæfteklammepatronen ud. |
|
|
6 |

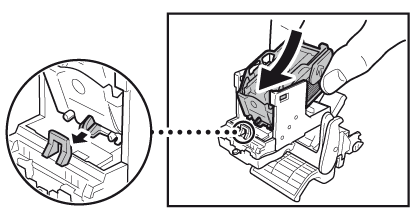

Indsæt den nye hæfteklammepatron (hæfteklamme P1). BEMÆRK
Når du udskifter hæfteklammepatronerne, skal du udskifte både de forreste og de bagerste hæfteklammepatroner. |
|
|
7 |

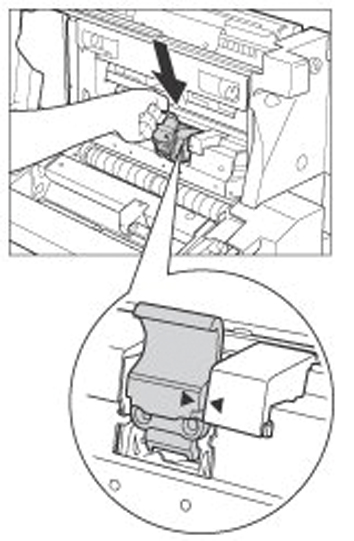

Sæt hæfteklammekassetten tilbage på plads i ryghæftningsenheden. Sørg for, at pilen på hæfteklammekassetten er rettet ind efter pilen på ryghæftningsenheden. BEMÆRK
Følg trinnene 3 til 7 for at udskifte den anden hæfteklammepatron i ryghæftningsenheden. |
|
|
8 |

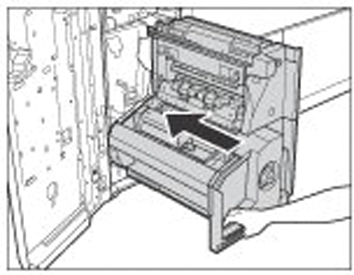

Skub forsigtigt ryghæftningsenheden tilbage i printeren. |
|
|
9 |

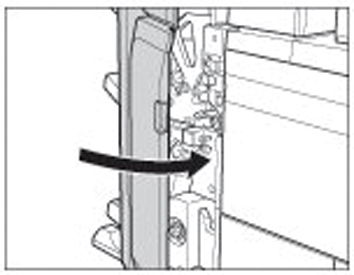

Advarsel: Når du lukker stabler/hæfteenhedens frontdør, skal du passe på ikke at få fingrene i klemme, da dette kan føre til personskade. Luk frontdøren til stabler/hæfteenheden. |
|
