Jakmile je zásobník svorek v jednotce pro sedlové sešívání ve volitelné jednotce Saddle Finisher-AF2 téměř prázdný, zobrazí se na ovládacím panelu zpráva informující o zásobníku svorek, který je třeba vyměnit. Níže je uveden postup, jak zásobník svorek vyměnit.
POZNÁMKA
Tento postup je nutný, pouze je-li připojeno zařízení Saddle Finisher-AF2.
Svorky Staple P1
|
Krok |
Činnost |
Obrázek |
|---|---|---|
|
1 |
Otevřete přední dvířka skládacího zařízení / sešívačky. |
|
|
2 |

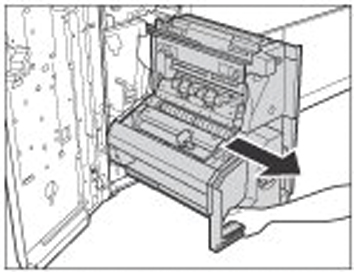

Vytáhněte jednotku pro sedlové sešívání. |
|
|
3 |

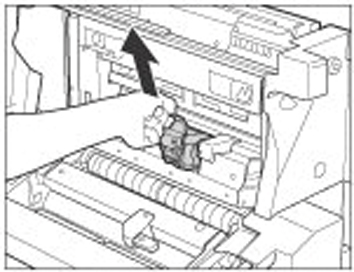

Uchopte výstupek na schránce na svorky a vytáhněte ji ze sešívačky. |
|
|
4 |

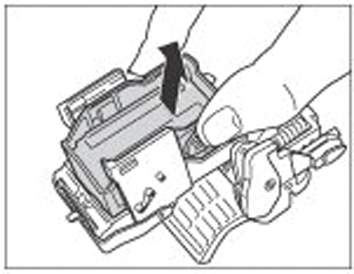

Uchopte kryt schránky na svorky za její levou a pravou stranu . Zvedněte kryt a posuňte jej bokem. |
|
|
5 |

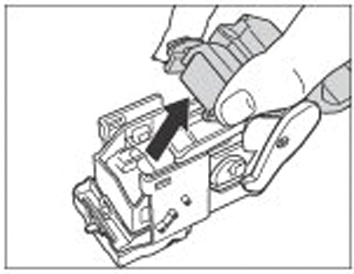

Stisknutím na určených místech uvolníte prázdnou schránku na svorky. Zvedněte prázdnou schránku na svorky a zásobník svorek vytáhněte. |
|
|
6 |

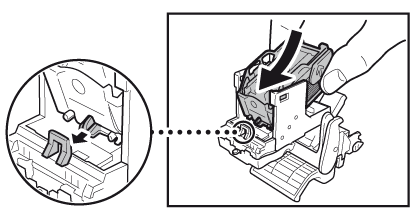

Vložte nový zásobník se svorkami (svorky Staple P1). POZNÁMKA
Vždy vyměňte přední i zadní zásobník svorek. |
|
|
7 |

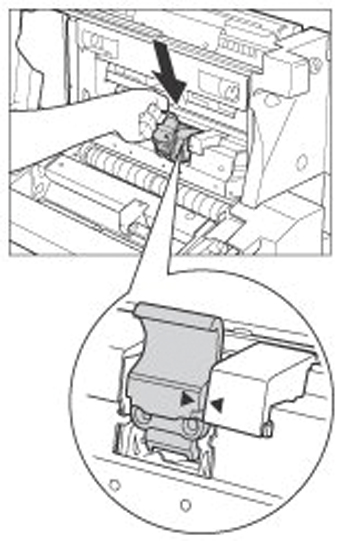

Vraťte schránku na svorky do původní polohy v jednotce pro sedlové sešívání. Ujistěte se, že šipka na schránce na svorky lícuje s šipkou na jednotce pro sedlové sešívání. POZNÁMKA
Provedením kroků 3 až 7 vyměňte druhý zásobník svorek v jednotce sedlové sešívačky. |
|
|
8 |

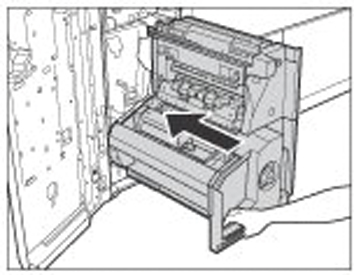

Jednotku pro sedlové sešívání opatrně zasuňte zpět do tiskárny. |
|
|
9 |
Varování: Při zavírání předních dvířek skládacího zařízení / sešívačky dávejte pozor, abyste si nepřiskřípli prsty, a nezpůsobili si tak zranění. Zavřete přední dvířka skládacího zařízení / sešívačky. |
|
