Quando una cartuccia di punti metallici della pinzatrice all'interno dell'unità impilatrice/pinzatrice è vuota, il pannello di controllo visualizza un messaggio che indica la cartuccia di punti metallici da sostituire. La procedura sotto riportata descrive come sostituire la cartuccia di punti metallici.
Staple N1
|
Passaggio |
Operazione |
Illustrazione |
|---|---|---|
|
1 |
Aprire lo sportello anteriore dell'impilatrice/pinzatrice. |
|
|
2 |
Afferrare la linguetta verde del contenitore di punti metallici ed estrarre il contenitore dall'unità di pinzatura.  NOTA
Se l'unità di pinzatura si trova sul lato posteriore e risulta difficoltoso estrarre il contenitore dei punti, girare verso sinistra la rotella in basso a sinistra per spostare l'unità di pinzatura. |
|
|
3 |
Estrarre la cartuccia di punti. |
|
|
4 |
Inserire la nuova cartuccia di punti (Staple N1) |
|
|
5 |

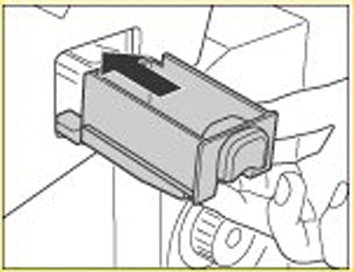

Spingere delicatamente il contenitore di punti all'interno dell'unità di pinzatura finché si blocca in posizione. |
|
|
6 |
Estrarre il contenitore scarti di pinzatura. Il contenitore scarti di pinzatura è situato sotto l'unità di pinzatura. |
|
|
7 |
Attenzione: Non toccare gli scarti di pinzatura. Svuotare il contenitore scarti di pinzatura in un normale cestino. |
|
|
8 |
Posizionare di nuovo il contenitore scarti di pinzatura. |
|
|
9 |
Attenzione: Quando si chiude lo sportello anteriore dell'unità pinzatrice/impilatrice, fare attenzione a non intrappolare le dita perché ciò potrebbe causare lesioni personali. Chiudere lo sportello anteriore dell'impilatrice/pinzatrice. |
|
