Cuando el cartucho de grapas de la unidad grapadora que hay dentro de la unidad de apilado/grapado está vacía, en el panel del operador aparecerá un mensaje que indica que se debe sustituir el cartucho de grapas. El procedimiento siguiente describe cómo sustituir el cartucho de grapas.
Grapa N1
|
Paso |
Acción |
Ilustración |
|---|---|---|
|
1 |
Abra la puerta frontal de la unidad de apilado/grapadora. |
|
|
2 |

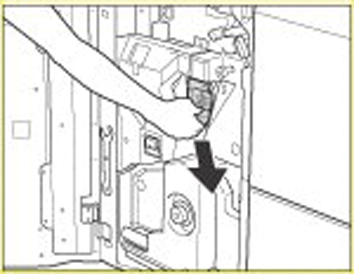

Agarre la pestaña verde de la caja de las grapas y tire de la caja de las grapas para sacarla de la unidad de grapado.  NOTA
Cuando la unidad grapadora está en la parte posterior y resulta difícil extraer la caja de grapas, gire el mando de la parte izquierda inferior hacia la izquierda para mover la unidad grapadora. |
|
|
3 |

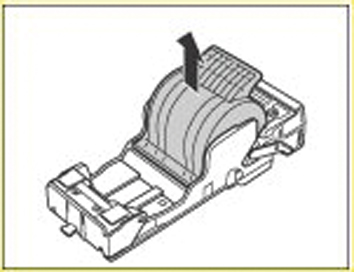

Saque el cartucho de grapas vacío. |
|
|
4 |

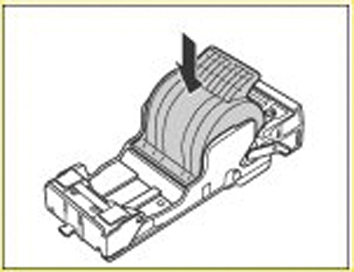

Insertar el nuevo cartucho (grapa N1). |
|
|
5 |

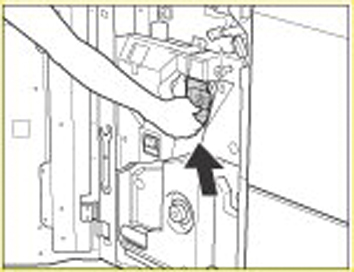

Empuje ligeramente la caja de las grapas en la unidad de grapado hasta que esté fijada en su sitio. |
|
|
6 |

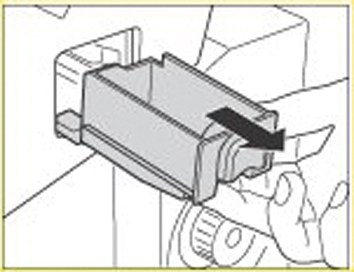

Extraiga el depósito de residuos de la grapadora. El depósito de residuos de la grapadora está situado debajo de la unidad de grapado. |
|
|
7 |

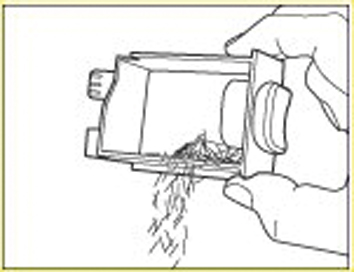

Precaución: No toque los residuos de grapas. Vacíe el depósito de residuos de la grapadora en un cubo de basura normal y corriente. |
|
|
8 |
Vuelva a colocar el depósito de residuos de la grapadora en su sitio. |
|
|
9 |

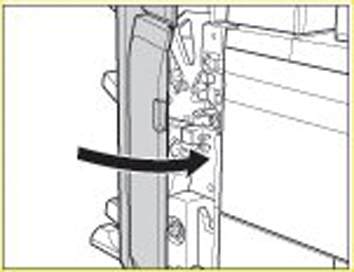

Precaución: Para evitar lesiones, tenga cuidado con los dedos al cerrar la puerta frontal de la unida de apilado/grapado. Cierre la puerta frontal de la unidad de apilado/grapadora. |
|
