Используйте стекло экспонирования для копирования или сканирования переплетенных оригиналов (например, книг или журналов), оригиналов на плотной или тонкой бумаге, а также на прозрачных пленках. Также следует использовать стекло экспонирования, когда требуется копировать оригинал формата A3 с изображением "в край" без рамки по периметру.
ВНИМАНИЕ
Не нажимайте с силой на АПД при использовании стекла экспонирования для копирования толстых книг. Это может повредить стекло экспонирования и стать причиной травмы.
ПРИМЕЧАНИЕ
Сканер автоматически определяет следующие форматы оригиналов (после закрытия АПД): A5, Statement (5,5 x 8,5 дюймов), B5, A4, A4R, Letter (8,5 x 11 дюймов), LetterR, B4R, B5R, LegalR (8,5 x 14 дюймов), A3R, TabloidR (11 x 17 дюймов), B6.
|
Шаг |
Действие |
Иллюстрация |
|---|---|---|
|
1 |
Откройте АПД. ПРИМЕЧАНИЕ
Откройте АПД не менее чем на 300 мм. В противном случае размер оригиналов может определяться неправильно. |
Sensor = Датчик |
|
2 |

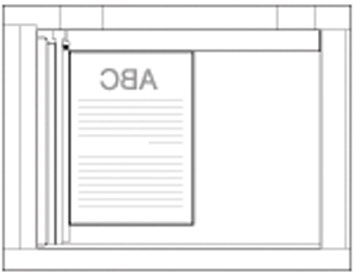

Разместите один оригинал на стекле экспонирования лицевой стороной вниз. |
|
|
3 |
Совместите верхний край оригинала с задним краем стекла экспонирования (по стрелке в верхнем левом углу). ПРИМЕЧАНИЕ
При увеличении формата A4 или A5 до формата A3 расположите оригинал горизонтально на стекле экспонирования и совместите его с метками A4R или A5R. ПРИМЕЧАНИЕ
При увеличении формата Letter или Statement до формата 11 x 17 дюймов или Legal расположите оригинал горизонтально на стекле экспонирования и совместите его с метками LetterR или StatementR. |
|
|
4 |
Осторожно закройте АПД, чтобы не получить травму и не повредить сканер. |
|
|
5 |
Задайте настройки копирования или сканирования на панели управления и нажмите [Старт] |
|
|
6 |
После выполнения копирования или сканирования откройте АПД и поднимите оригинал со стекла экспонирования. |
|
|
7 |
Осторожно закройте АПД, чтобы не получить травму и не повредить сканер. |
|
|
Шаг |
Действие |
Иллюстрация |
|---|---|---|
|
1 |
Откройте АПД. ПРИМЕЧАНИЕ
Откройте АПД не менее чем на 300 мм. В противном случае размер оригиналов может определяться неправильно. |
Sensor = Датчик |
|
2 |
Разместите книгу на стекле экспонирования страницами вниз. |
|
|
3 |
Совместите верхний край страниц книги с задним краем стекла экспонирования (по стрелке в левом верхнем углу). |
|
|
4 |
Осторожно закройте АПД, чтобы не получить травму и не повредить сканер или книгу. |
|
|
5 |
Задайте настройки копирования или сканирования на панели управления и нажмите [Старт] |
Выберите параметр [Книга] для выполнения копирования или сканирования оригинала книги на стекле экспонирования. Можно копировать или сканировать отдельные страницы книги. Левую и правую половины оригинала (открытой книги) можно копировать или сканировать как две отдельные копии. Можно также копировать или сканировать левую или правую половину оригинала (открытой книги). |
|
6 |
После выполнения копирования или сканирования откройте АПД и снимите книгу со стекла экспонирования. |
|
|
7 |
Осторожно закройте АПД, чтобы не получить травму и не повредить сканер. |
|
.
