Płyta szklana służy do kopiowania i skanowania oryginałów oprawionych (np. książek i czasopism), materiałów ciężkich lub bardzo lekkich oraz materiałów przezroczystych. Oryginały należy także umieszczać na płycie szklanej w przypadku kopiowania dokumentów w formacie A3 z obrazami, które rozciągają się na całą ich szerokość. Zapobiegnie to ucinaniu skrajnych części tych obrazów.
PRZESTROGA
Przy kopiowaniu grubych książek z wykorzystaniem płyty szklanej nie wolno mocno naciskać na podajnik ADF. Może to doprowadzić do uszkodzenia płyty szklanej, a w rezultacie do obrażeń ciała.
UWAGA
Skaner automatycznie rozpoznaje rozmiary oryginałów w następujących formatach (po zamknięciu podajnika ADF): A5, Statement 5,5" x 8,5", B5, A4, A4R, Letter 8,5" x 11", LetterR, B4R, B5R, LegalR 8,5" x 14", A3R, TabloidR 11" x 17", B6.
|
Etap |
Czynność |
Ilustracja |
|---|---|---|
|
1 |
Otwieranie podajnika ADF UWAGA
Podajnik ADF należy otwierać przynajmniej na 300 mm (11,8"). W przeciwnym razie rozmiar oryginałów może nie zostać prawidłowo rozpoznany. |
Sensor = czujnik |
|
2 |

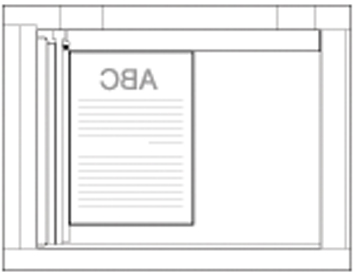

Umieść jeden oryginał na płycie szklanej stroną zadrukowaną do dołu. |
|
|
3 |
Górną krawędź oryginału należy dosunąć do tylnej krawędzi płyty szklanej (tzn. do strzałki znajdującej się w lewym górnym rogu). UWAGA
W przypadku powiększania oryginałów w formacie A4 lub A5 do formatu A3 umieść oryginał poziomo na płycie szklanej i wyrównaj go do znaczników formatu A4R lub A5R. UWAGA
W przypadku powiększania oryginałów w formacie Letter lub Statement do formatu 11" x 17" lub Legal umieść oryginał poziomo na płycie szklanej i wyrównaj go do znaczników formatu LetterR lub StatementR. |
|
|
4 |
Ostrożnie zamknij podajnik ADF, aby uniknąć zranienia lub uszkodzenia skanera. |
|
|
5 |
Za pomocą panelu sterowania określ ustawienia kopiowania lub skanowania i dotknij przycisku [Start] |
|
|
6 |
Po ukończeniu zadania kopiowania lub skanowania otwórz podajnik ADF i zdejmij oryginał z płyty szklanej. |
|
|
7 |
Ostrożnie zamknij podajnik ADF, aby uniknąć zranienia lub uszkodzenia skanera. |
|
|
Etap |
Czynność |
Ilustracja |
|---|---|---|
|
1 |
Otwieranie podajnika ADF UWAGA
Podajnik ADF należy otwierać przynajmniej na 300 mm (11,8"). W przeciwnym razie rozmiar oryginałów może nie zostać prawidłowo rozpoznany. |
Sensor = czujnik |
|
2 |
Umieść książkę na płycie szklanej wydrukiem do dołu. |
|
|
3 |
Górną krawędź książki należy dosunąć do tylnej krawędzi szklanej płyty (tzn. do strzałki znajdującej się w lewym, górnym rogu). |
|
|
4 |
Ostrożnie zamknij podajnik ADF, aby uniknąć skaleczenia się, uszkodzenia skanera lub uszkodzenia książki. |
|
|
5 |
Za pomocą panelu sterowania określ ustawienia kopiowania lub skanowania i dotknij przycisku [Start] |
Aby wykonać kopie/skany oryginału książki znajdującej się na szklanej płycie dociskowej, wybierz ustawienie [Książka]. Możesz kopiować/skanować oddzielne strony książki. Możesz wykonać kopię/skan lewej i prawej połowy oryginału (otwartej książki) jako dwie oddzielne kopie. Możesz też wykonać kopię/skan lewej albo prawej połowy oryginału (otwartej książki). |
|
6 |
Po ukończeniu zadania kopiowania lub skanowania otwórz podajnik ADF i zdejmij książkę z płyty szklanej. |
|
|
7 |
Ostrożnie zamknij podajnik ADF, aby uniknąć zranienia lub uszkodzenia skanera. |
|
.
