Utilizzare il piano di scansione per eseguire la copia o la scansione di gruppi di originali (quali libri o riviste), originali pesanti o leggeri e lucidi. Posizionare gli originali sul piano di scansione anche per copiare un originale A3 con un'immagine che si estende fino ai bordi senza un perimetro che la delimita.
ATTENZIONE
Non esercitare una pressione eccessiva sull'ADF quando si utilizza il piano di scansione per eseguire copie di libri spessi. In caso contrario, il piano di scansione potrebbe danneggiarsi e provocare un infortunio.
NOTA
Lo scanner rileva automaticamente i seguenti formati di originali (dopo avere chiuso l'ADF): A5, Statement 5,5"x8.5", B5, A4, A4R, Letter 8,5"x11", LetterR, B4R, B5R, LegalR 8,5"x14", A3R, TabloidR 11"x17", B6.
|
Passaggio |
Operazione |
Figura |
|---|---|---|
|
1 |
Aprire l'ADF. NOTA
Aprire l'ADF di almeno 300 mm (11,8"). Altrimenti il formato degli originali potrebbe non essere rilevato correttamente. |
Sensor = Sensore |
|
2 |
Posizionare un originale sul piano di scansione rivolto verso il basso. |
|
|
3 |

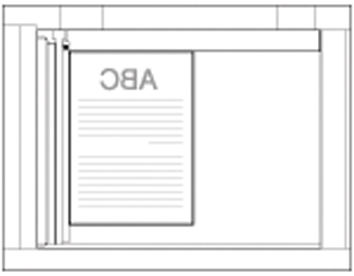

Allineare il lato superiore dell'originale con il lato posteriore del piano di scansione (in corrispondenza della freccia nell'angolo superiore sinistro). NOTA
Quando si ingrandisce un originale dal formato A4 o A5 su carta di formato A3, posizionare l'originale orizzontalmente sul piano di scansione, allineandolo ai contrassegni A4R o A5R. NOTA
Quando si ingrandisce un originale dal formato Letter o Statement su carta di formato 11"x17" o Legal, posizionare l'originale orizzontalmente sul piano di scansione, allineandolo ai contrassegni LetterR o StatementR. |
|
|
4 |
Chiudere delicatamente l'ADF per evitare lesioni personali o danni allo scanner. |
|
|
5 |
Specificare le impostazioni di copia o di scansione nel pannello di controllo e premere [Avvia] |
|
|
6 |
Quando il lavoro di copia o di scansione è pronto, aprire l'ADF e rimuovere gli originali dal piano di scansione. |
|
|
7 |
Chiudere delicatamente l'ADF per evitare lesioni personali o danni allo scanner. |
|
|
Passaggio |
Operazione |
Figura |
|---|---|---|
|
1 |
Aprire l'ADF. NOTA
Aprire l'ADF di almeno 300 mm (11,8"). Altrimenti il formato degli originali potrebbe non essere rilevato correttamente. |
Sensor = Sensore |
|
2 |
Posizionare il libro sul piano di scansione con le pagine rivolto verso il basso. |
|
|
3 |
Allineare il lato superiore delle pagine del libro con il lato posteriore del piano di scansione (con la freccia rivolta verso l'angolo superiore sinistro). |
|
|
4 |
Chiudere delicatamente l'ADF per evitare lesioni personali, danni allo scanner o danni al libro. |
|
|
5 |
Specificare le impostazioni di copia o di scansione nel pannello di controllo e premere [Avvia] |
Selezionare l'impostazione [Libro] per eseguire copie/scansioni dall'originale di un libro sul piano di scansione. È possibile eseguire copie/scansioni delle pagine individuali di un libro. È possibile eseguire copie/scansioni della metà sinistra e della metà destra dell'originale (libro aperto) come due copie separate. In alternativa, è possibile eseguire copie/scansioni della metà sinistra o della metà destra dell'originale (libro aperto). |
|
6 |
Quando il lavoro di copia o di scansione è pronto, aprire l'ADF e rimuovere il libro dal piano di scansione. |
|
|
7 |
Chiudere delicatamente l'ADF per evitare lesioni personali o danni allo scanner. |
|
.
