Használja az üveglapot kötött (mint könyvek és folyóiratok), nehéz, könnyű és átlátszó eredetik másolására vagy szkennelésére. Ugyancsak tegye az eredetit az üveglapra, ha olyan A3-as eredetit kíván másolni, amelyen a kép egészen a szegélyig kiterjed, ha azt akarja, hogy ne vesszen el a széleken levő kép sem.
VIGYÁZAT
Az üveglapról történő másolás esetén, vastag kötetek behelyezésekor ne nyomja le erősen az ADF-et. Ez az üveglap károsodásához és személyi sérüléshez vezethet.
MEGJEGYZÉS
A szkenner (az ADF lecsukása után) automatikusan érzékeli a következő méretű eredetiket: A5, Statement 5,5"x8,5", B5, A4, A4R, Letter 8,5"x11", LetterR, B4R, B5R, LegalR 8,5"x14", A3R, TabloidR 11"x17", B6.
|
Lépés |
Művelet |
Ábra |
|---|---|---|
|
1 |
Nyissa ki az ADF-et. MEGJEGYZÉS
Nyissa ki az ADF-et legalább 300 mm-re (11,8"). Különben az eredetik méretének érzékelése esetleg nem megfelelő lesz. |
Sensor = Szenzor |
|
2 |

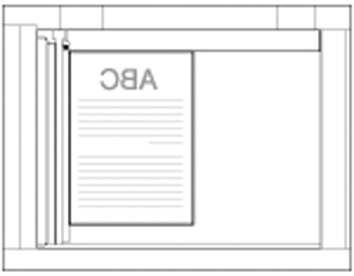

Tegyen egy eredetit lapjával lefelé az üveglapra. |
|
|
3 |
Az eredeti felső szélét az üveglap hátsó széléhez (a bal felső sarokban levő nyílhoz) igazítsa. MEGJEGYZÉS
A4 vagy A5 eredetik A3 papírra történő nagyításakor tegye az eredetit vízszintesen az üveglapra, és igazítsa az A4R vagy A5R jelhez. MEGJEGYZÉS
Letter vagy Statement eredetik 11"x17" vagy Legal papírra történő nagyításakor tegye az eredetit vízszintesen az üveglapra, és igazítsa az LetterR vagy StatementR jelhez. |
|
|
4 |
A személyi sérülés vagy a szkenner meghibásodásának elkerülése érdekében óvatosan csukja le az ADF-et. |
|
|
5 |
Adja meg a másolási vagy szkennelési beállításokat a kezelőpanelen, majd érintse meg a [Indítás] |
|
|
6 |
A másolási vagy szkennelési munka elkészülte után nyissa ki az ADF-et és vegye ki az eredetit az üveglapról. |
|
|
7 |
A személyi sérülés vagy a szkenner meghibásodásának elkerülése érdekében óvatosan csukja le az ADF-et. |
|
|
Lépés |
Művelet |
Ábra |
|---|---|---|
|
1 |
Nyissa ki az ADF-et. MEGJEGYZÉS
Nyissa ki az ADF-et legalább 300 mm-re (11,8"). Különben az eredetik méretének érzékelése esetleg nem megfelelő lesz. |
Sensor = Szenzor |
|
2 |
Tegye a könyvet az oldalaival lefelé az üveglapra. |
|
|
3 |
A könyv oldalainak felső szélét az üveglap hátsó széléhez (a bal felső sarokban levő nyílhoz) igazítsa. |
|
|
4 |
A személyi sérülés, a szkenner meghibásodásának vagy a könyv sérülésének elkerülése érdekében óvatosan csukja le az ADF-et. |
|
|
5 |
Adja meg a másolási vagy szkennelési beállításokat a kezelőpanelen, majd érintse meg a [Indítás] |
Könyv eredeti üveglapról történő másolásához/szkenneléséhez válassza a [Könyv] beállítást. A könyvek egyes oldalait lehet másolni/szkennelni. Az eredeti (nyitott könyv) bal és jobb oldali felét két külön példányként lehet másolni/szkennelni. Vagy az eredeti (nyitott könyv) bal vagy jobb oldali felét lehet másolni/szkennelni. |
|
6 |
A másolási vagy szkennelési munka elkészülte után nyissa ki az ADF-et és vegye ki a könyvet az üveglapról. |
|
|
7 |
A személyi sérülés vagy a szkenner meghibásodásának elkerülése érdekében óvatosan csukja le az ADF-et. |
|
gombot.
