Настройка размера загрузочного лотка

Введение

В загрузочные лотки помещаются печатные материалы, которые используются наиболее часто. Поэтому направляющие для бумаги в загрузочных лотках установлены в положение фиксированного размера бумаги.

Если в загрузочном лотке требуется использовать другой размер бумаги, необходимо выполнить следующие действия.

  • Вручную измените положение направляющих для бумаги в загрузочном лотке в соответствии с новым размером бумаги.

  • Назначьте измененный размер бумаги для соответствующего загрузочного лотка.

Подготовка

  1. Нажмите кнопку лотка для бумаги в правой части панели управления.

  2. На панели управления выберите загрузочный лоток, для которого требуется изменить размер.

  3. На панели управления нажмите [Открыть], чтобы открыть выбранный загрузочный лоток.

Необходимые средства

Торцовый ключ

Иллюстрация

Требуемые инструменты

Процедура

Настройка загрузочного лотка

Шаг

Действие

Иллюстрация

1

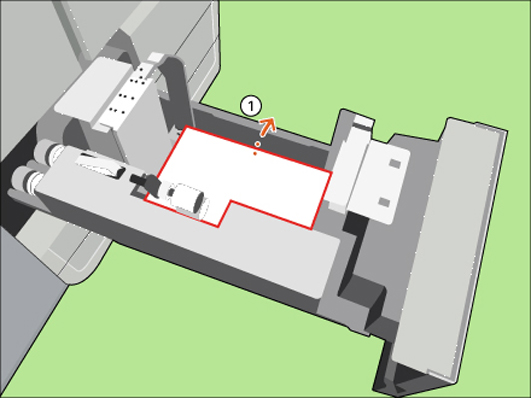

[Уберите бумагу.] 

2

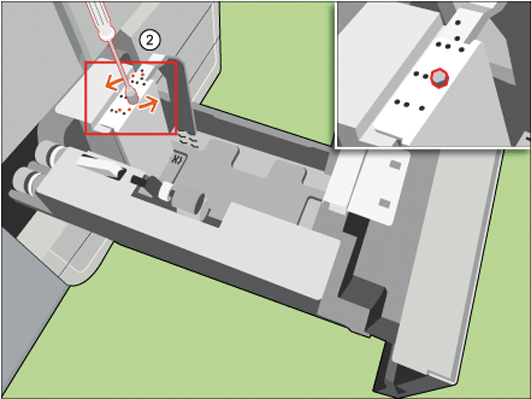

[Ослабьте болт на тыльной стороне торцевым ключом.] 

3

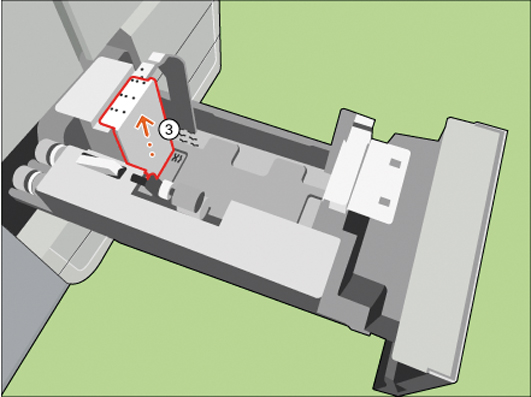

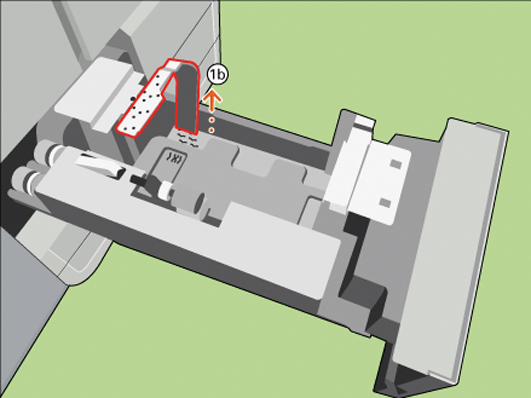

[Извлеките верхнюю направляющую для бумаги.] 

4

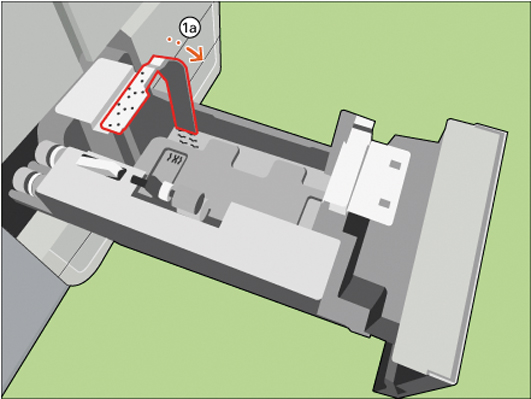

[Выверните боковую направляющую для бумаги из пазов.] 

5.

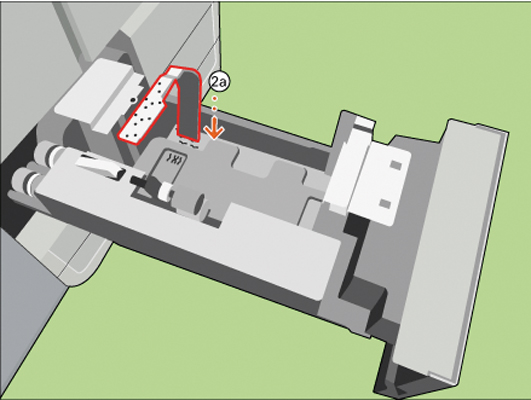

[Установите боковую направляющую для бумаги. Выровняйте 4 штыря по нужным пазам.] 

6

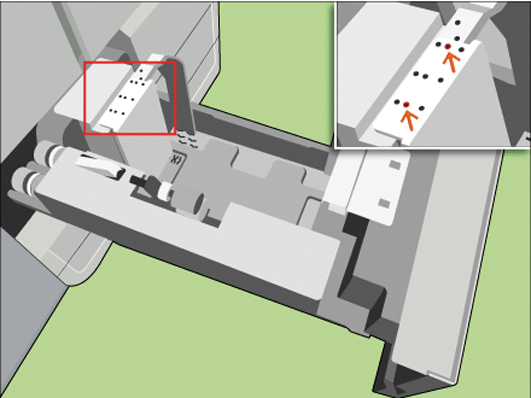

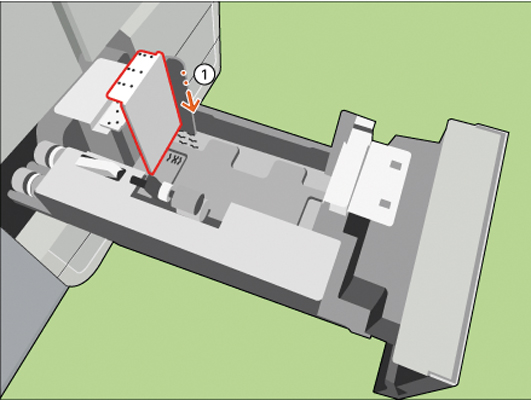

[Установите верхнюю направляющую для бумаги. Выровняйте 4 штыря по нужным пазам.] 

7

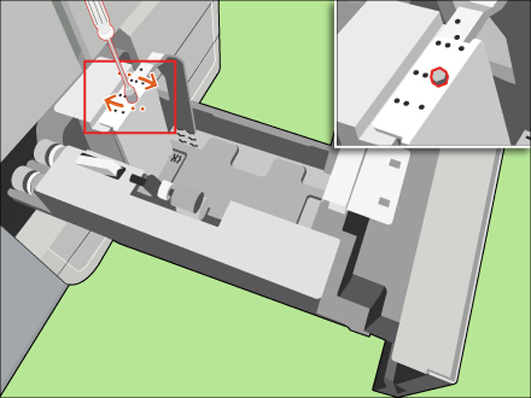

[Затяните болт торцевым ключом.] 

8

[Регулировка другой стороны] 

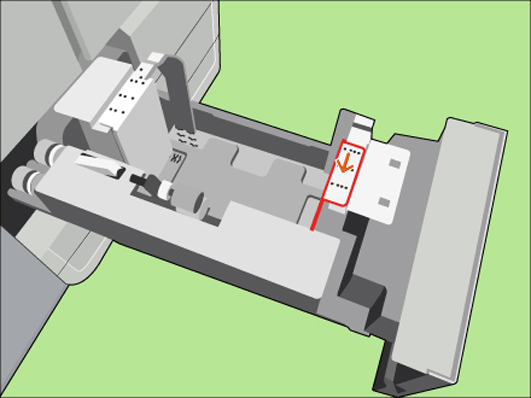

Повторите предыдущие шаги для лицевой стороны.

9

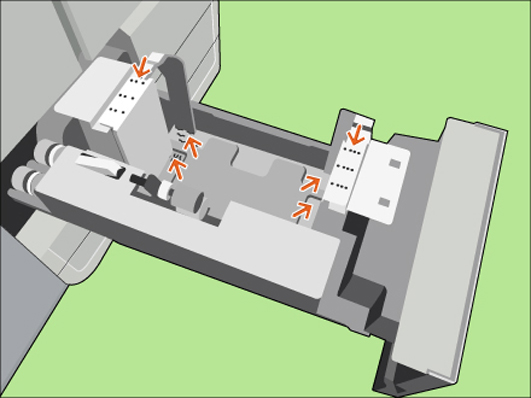

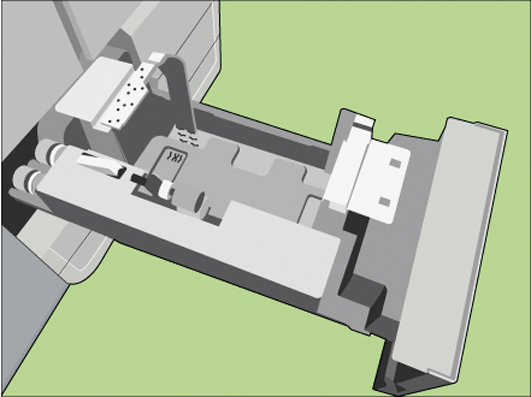

[Убедитесь в том, что все пластины выровнены по соответствующим обозначениям размера.] 

10

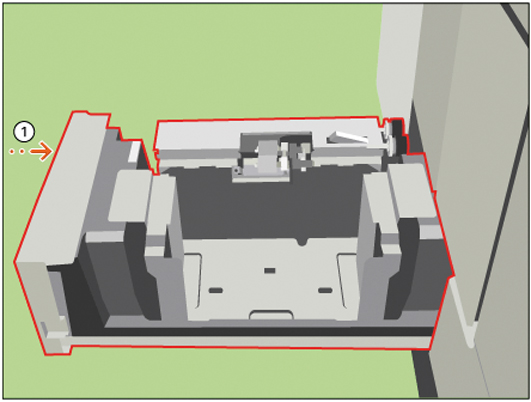

[Закройте лоток.] 

11

В режиме [Лотки] на панели управления назначьте новый размер бумаги для загрузочного лотка.
