I vassoi ad alta capacità sono progettati per contenere i supporti utilizzati di frequente. Pertanto, le guide carta all'interno dei vassoi ad alta capacità sono impostati su un formato supporto fisso.
Tuttavia, se si desidera utilizzare un formato supporto differente, è necessario eseguire la seguente procedura.
Riposizionare manualmente le guide carta del vassoio ad alta capacità in modo che si adattino al nuovo formato del supporto e
assegnare il formato del supporto modificato al vassoio ad alta capacità corrispondente.
Premere il pulsante del vassoio carta sul lato destro del pannello di controllo.
Sul pannello di controllo, premere il vassoio ad alta capacità del quale si desidera regolare le dimensioni.
Sul pannello di controllo, premere [Apri] per aprire il vassoio ad alta capacità selezionato.
Chiave a tubo
Strumenti necessari|
Passaggio |
Operazione |
Figura |
|---|---|---|
|
1 |

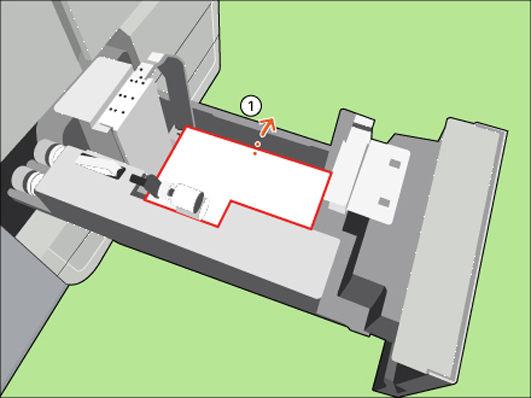

[Rimuovere la carta.] |
|
|
2 |

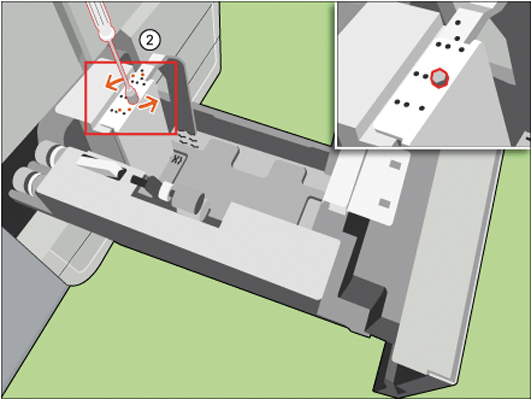

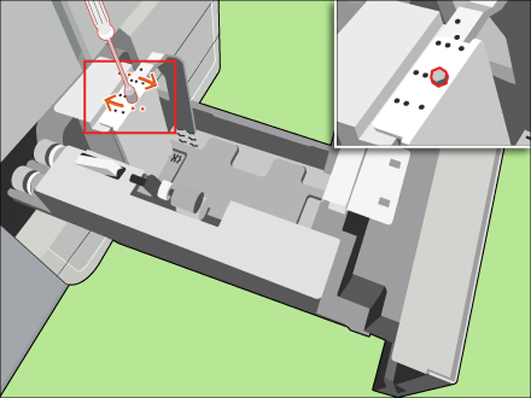

[Utilizzare la chiave esagonale per allentare il bullone sul lato posteriore.] |
|
|
3 |

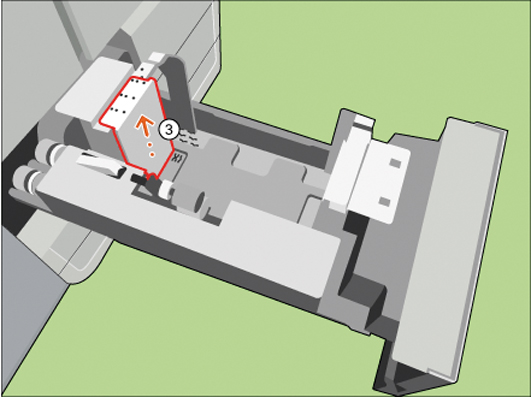

[Rimuovere la guida carta superiore.] |
|
|
4 |

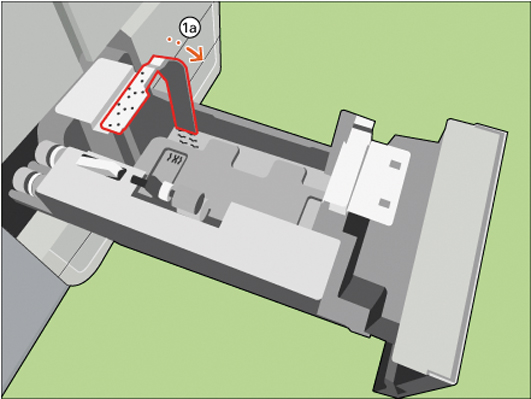

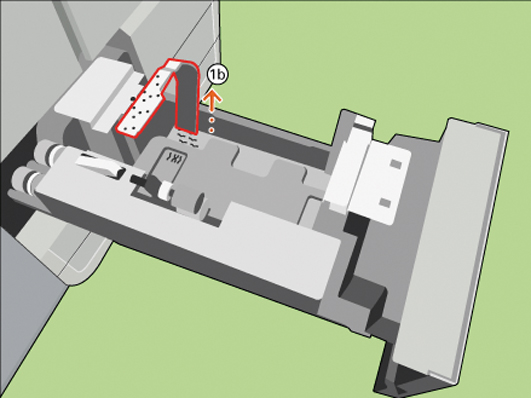

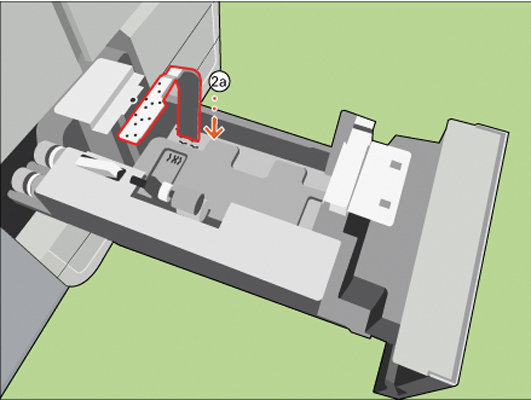

[Ruota la guida della carta laterale fuori degli alloggiamenti.] |
|
|
5 |

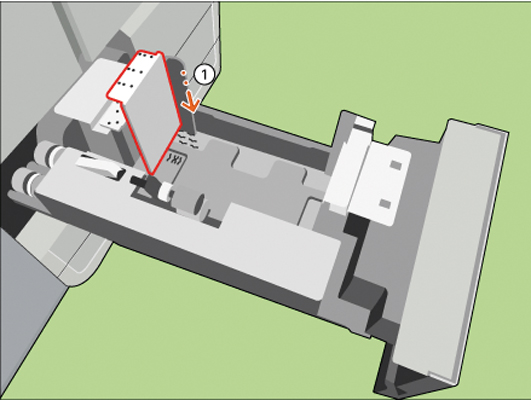

[Posizionare la guida della carta laterale. Allineare i 4 perni con gli alloggiamenti desiderati.] |
|
|
6 |

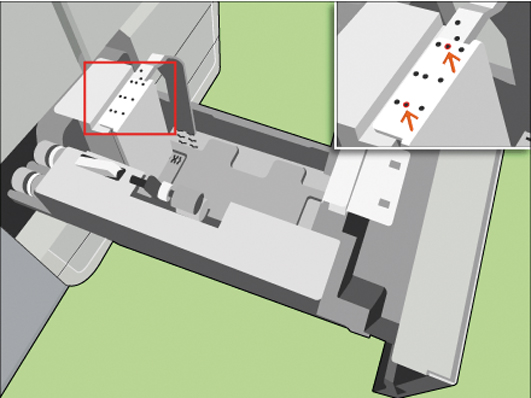

[Posizionare la guida della carta superiore. Allineare i 4 perni con l'alloggiamento desiderato.] |
|
|
7 |
[Utilizzare la chiave esagonale per serrare il bullone.] |
|
|
8 |

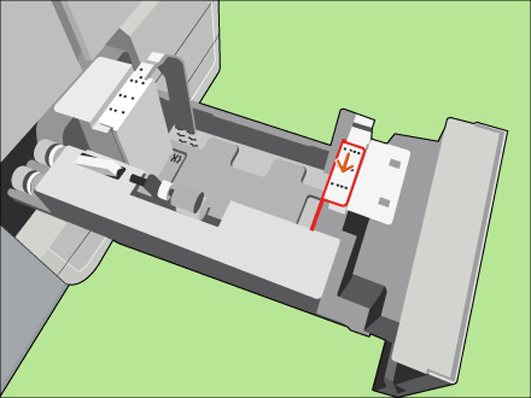

[Regola lato opposto] Ripetere i passaggi precedenti per il lato anteriore. |
|
|
9 |

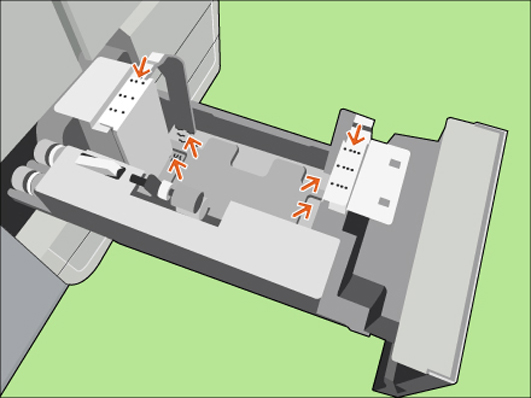

[Controllare che tutte le piastre siano allineate ai contrassegni delle dimensioni corrispondenti.] |
|
|
10 |

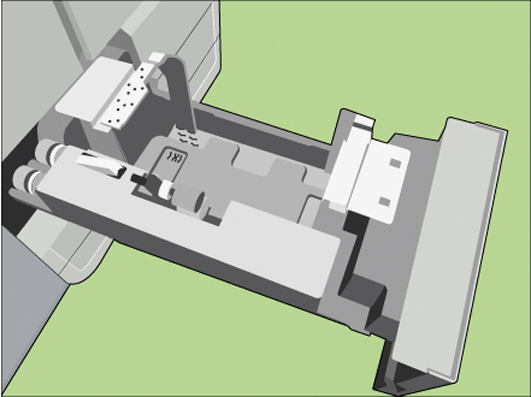

[Chiudere il vassoio.] |
|
|
11 |
Nella vista [Vassoi] del pannello di controllo, assegnare il nuovo formato del supporto al vassoio ad alta capacità. |
