Nella vista [Vassoi] sono disponibili le seguenti funzioni.
Visualizzazione del contenuto e del livello di caricamento correnti dei vassoi della carta
Apertura dei vassoi carta e assegnazione dei supporti
Modifica del supporto attualmente assegnato a un vassoio carta.

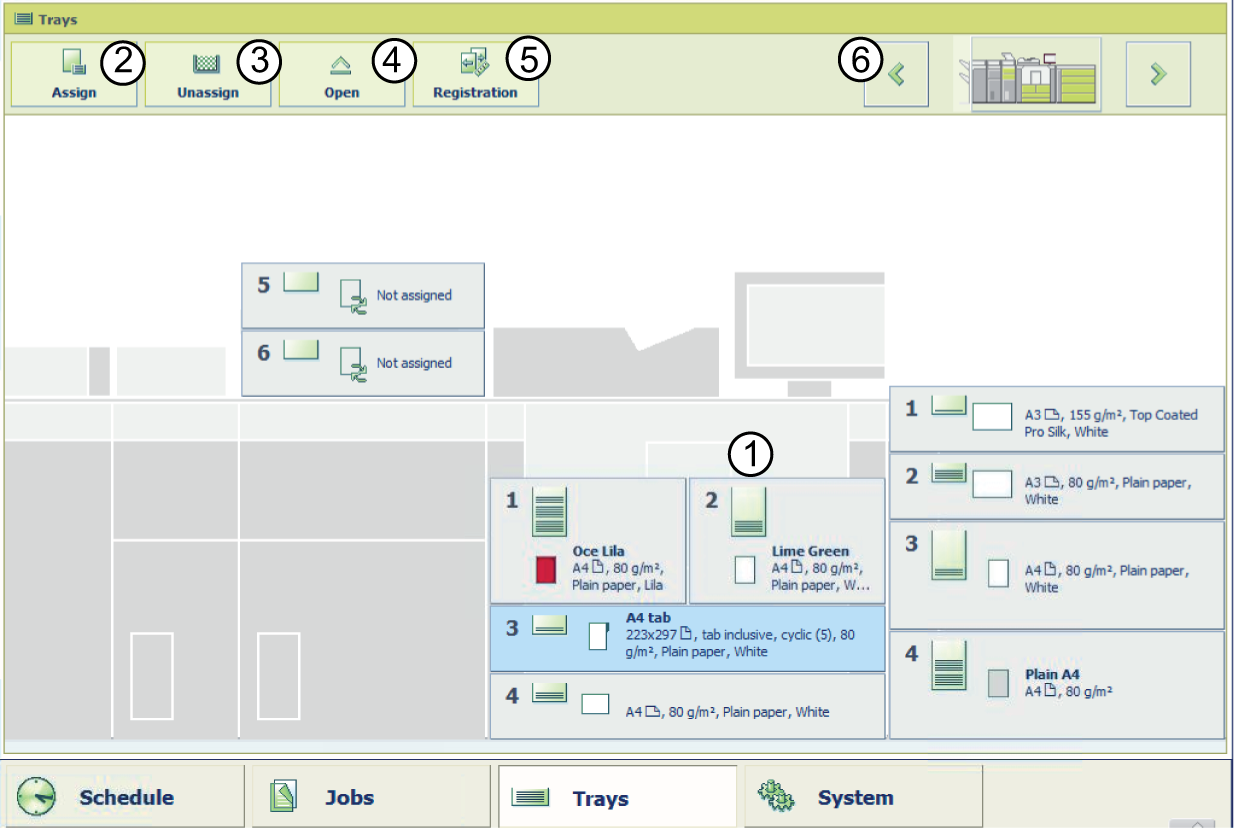

Esempio di configurazione con 1 modulo carta esterno|
Numero |
Elemento |
Funzione |
|---|---|---|
|
1 |
Contenuto dei vassoi della carta |
Indicazione del contenuto e del livello di caricamento correnti dei vassoi della carta. Nella vista [Vassoi] vengono visualizzati i parametri relativi ai supporti attualmente presenti nei vassoi. Tali parametri sono costituiti da una combinazione di icone e testo. |
|
2 |
Pulsante [Assegna] |
Assegnazione del supporto dal catalogo supporti |
|
3 |
Pulsante [Ann. assegn.] |
Annullamento dell'assegnazione del supporto al vassoio della carta |
|
4 |
Pulsante [Apri] |
Apertura del vassoio carta selezionato per il caricamento dei supporti. |
|
5 |
Pulsante [Registrazione] |
Eseguire la registrazione di un supporto sul supporto selezionato. |
|
6 |
Pulsanti freccia |
Quando la configurazione contiene più moduli carta di quanti se ne possano visualizzare nella vista [Vassoi] in una schermata, è possibile premere i pulsanti freccia per cambiare la parte della macchina visualizzata. |
Per ogni vassoio della carta, nella vista [Vassoi] vengono visualizzate le seguenti informazioni di testo.
Nome del supporto, ad esempio 'Carta normale'.
Formato del supporto, ad esempio A4 o LTR.
Peso del supporto, ad esempio 80 g/m² o 20 lb bond.
Colore del supporto
Caratteristiche speciali del supporto, ad esempio [ciclico] o [perforato]. Nelle parentesi vengono fornite informazioni aggiuntive sul supporto, ad esempio il numero di cicli o il numero di fori in caso di supporto perforato.
Per ogni vassoio della carta, nella vista [Vassoi] vengono visualizzate le seguenti icone.
|
Icona |
Descrizione |
|---|---|
|
Vassoio della carta vuoto. |
|
Vassoio della carta pieno.  NOTA
Ogni linea indica la presenza di circa 100 fogli. |
|
Il vassoio della carta è troppo pieno. Rimuovere fogli dalla risma. |
|
La piastra all'interno del vassoio della carta è abbassata. |
|
Vassoio della carta aperto. |
|
Le guide della carta all'interno del vassoio non corrispondono al formato del supporto selezionato. È necessario correggere le guide o il supporto selezionato. |
Oppure
|
Il vassoio carta contiene supporti alimentati dal lato lungo |
|
Il vassoio della carta è in uso per uno o più lavori pianificati. |
|
Il vassoio della carta contiene fogli separatori con linguetta. |
|
Il vassoio della carta contiene fogli separatori con linguetta da elaborare come inserti. |
|
Il vassoio della carta contiene inserti. |
|
Il vassoio della carta contiene supporti alimentati dal lato lungo. |
|
Il vassoio della carta contiene supporti alimentati dal lato corto. |
