ПРИМЕЧАНИЕ
У печатной системы могут быть различные конфигурации в зависимости от условий печати. В печатной системе есть основные аппаратные компоненты, к которым можно добавить дополнительные устройства. В приведенной ниже таблице указаны описания основных компонентов.
ПРИМЕЧАНИЕ
В руководстве используются функциональные названия компонентов печатной системы. Однако иногда могут потребоваться торговые названия, например, для заказа какого-либо аксессуара. В таком случае следует воспользоваться таблицей с торговыми названиями.
Доступность дополнительных устройств зависит от страны.
Все значения количества листов в таблице ниже указаны для бумаги плотностью 80 g/m² (20 lb bond).

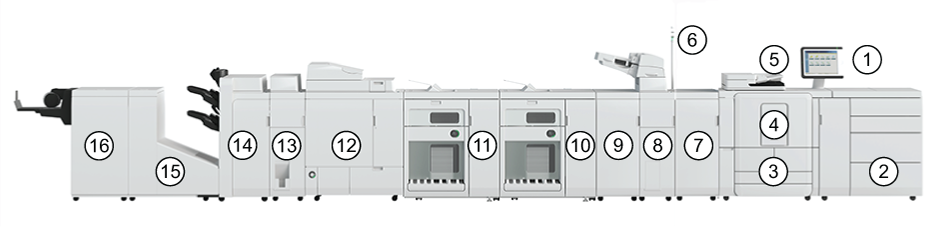

Пример varioPRINT 140 series с несколькими дополнительными устройствами ввода и выводаТехнические характеристики продукта и доступных аксессуаров описаны в разделе технических характеристик.
|
Элемент |
Компонент |
Функция |
|---|---|---|
|
1 |
Панель управления |
|
|
2 |
Внешний модуль подачи бумаги (четыре лотка для бумаги), дополнительно |
Хранение необходимых печатных материалов. Общая емкость: установлены лотки на 4 600 листов или 7 800 листов с дополнительными двойными лотками для бумаги. |
|
3 |
Внутренний модуль подачи бумаги (четыре лотка для бумаги) |
Хранение необходимых печатных материалов. Общая емкость: 4,000 листов. |
|
4 |
Модуль принтера |
Печать заданий. Дступ к модулю принтера необходим в следующих случаях:
|
|
5 |
Сканер |
Емкость: стопка из 300 оригиналов (максимум). |
|
6 |
Индикатор предупреждения оператора |
Проверка состояния системы на расстоянии. |
|
7 |
Устройство для разглаживания листов |
Устранение скручивания бумаги из-за повышенной температуры и т.д. |
|
8 |
Устройство вставки документов |
Хранение титульных листов (типографских заготовок) или вставка листов для окончательной обработки документов. |
|
9 |
Профессиональное устройство перфорации |
Пробивание отверстий, перфорация или биговка печатной продукции. |
|
10 |
Первый укладчик |
Укладчик большой емкости, принимающий готовые документы. |
|
11 |
Второй укладчик |
Подключить дополнительную выходную емкость. |
|
12 |
Переплетчик |
Создание клеевых переплетов и книг с обрезкой. |
|
13 |
Папка |
Разнообразная фальцовка готовых документов. |
|
14 |
Укладчик/сшиватель |
Выполнение укладки и скрепление выводимых листов. Дополнительно для укладчика/сшивателя можно установить перфоратор для перфорации вывода. |
|
15 |
Устройство для обрезки буклетов |
Срезание передней кромки каждого буклета. |
|
16 |
Двухножевое устройство для обрезки буклетов |
Срезание верхней и нижней кромки каждого буклета. |
|
не показано |
Брошюровщик |
Создание буклета из выводимых листов. |
|
не показано |
Лоток для копий |
Лоток для приема готовых документов. |
|
не показано |
Адаптер финишера |
Используется для подключения финишеров DFD без укладчика. |
|
не показано |
Мост |
Используется для подключения адаптера финишера к укладчику / сшивателю. |
|
Фирменное наименование продукта |
Необязательный |
|---|---|
|
Финишер с функцией сшивания - AG1 |
[Накопитель/сшиватель] |
|
Финишер для брошюр - AG1 (с функцией пресс сшивания) |
[Накопитель/сшиватель] |
|
Устройство перфорации - BS1/BT1/BU1 |
[Накопитель/сшиватель] |
|
Адаптер DFD B1 |
[Адаптер финишера] |
|
Мост финишера A1 |
[Мост] |
|
Многофункциональное профессиональное устройство перфорации-C |
[Дырокол] |
|
GBC® eWire™ |
[eWire] |
|
Paper Folding Unit-K1 |
[Фальцовщик] |
|
Document Insertion Unit-R1 |
[Устройство вставки документов] |
|
Укладчик большой емкости J1 |
[Укладчик] |
|
Booklet Trimmer-G1 |
[Устройство для обрезки] |
|
Two-Knife Trimmer-B1 |
[Устройство для обрезки] |
|
Duplex Color Image Reader Unit-N1 |
[Сканер] |
|
Блок разглаживания-D1 |
[Устройство для разглаживания листов] |
|
BLM600 |
[Укладчик/сшиватель и брошюровщик] |
|
Выходной лоток |
[Лоток для копий] |
