UWAGA
System drukowania występuje w różnych konfiguracjach dostosowanych do różnych środowisk drukowania. System drukowania wyposażony jest w części podstawowe oraz elementy dodatkowe. W poniższej tabeli znajduje się opis części głównych.
UWAGA
Niniejsza instrukcja używa nazw funkcjonalnych na określenie części systemu drukowania. Niekiedy jednak zachodzi konieczność zastosowania nazwy handlowej, na przykład w celu zamówienia akcesoriów. W takich sytuacjach przydatna jest tabela z nazwami handlowymi.
Dostępność elementów dodatkowych różni się w zależności od kraju.
Za każdym razem, gdy w tabeli poniżej podawana jest liczba arkuszy, dotyczy to przypadku, gdy użyty został nośnik o gramaturze 80 g/m² (20 lb bond).

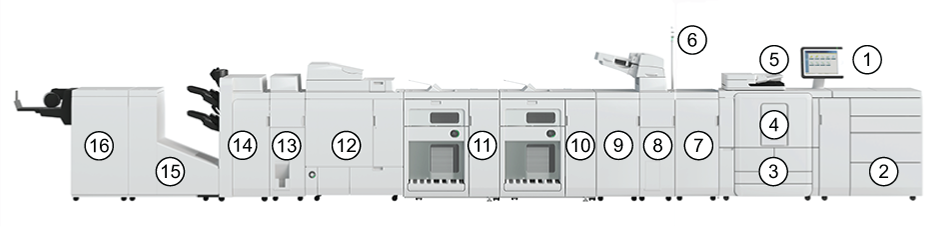

Przykład serii varioPRINT 140 z kilkoma opcjonalnymi wejściami i wyjściamiSpecyfikacje produktu i dostępnych akcesoriów są opisane w sekcji dotyczącej danych technicznych.
|
Element |
Element |
Funkcja |
|---|---|---|
|
1 |
panel sterujący |
|
|
2 |
Zewnętrzny podajnik papieru (z czterema tacami), opcja |
Przechowywanie nośnika potrzebnego do wydruku zadań. Łączna pojemność: 4600 arkuszy lub 7800 arkuszu po zainstalowaniu opcjonalnych podwójnych tac papieru. |
|
3 |
Wewnętrzny podajnik papieru (z czterema tacami) |
Przechowywanie nośnika potrzebnego do wydruku zadań. Łączna pojemność: 4,000 arkuszy |
|
4 |
Moduł drukarki |
Drukowanie zadań. Dostęp do modułu drukowania jest potrzebny:
|
|
5 |
Skaner |
Pojemność: Stos maksymalnie 300 oryginałów. |
|
6 |
Kontrolka ostrzegawcza |
Pokazuje z daleka stan systemu. |
|
7 |
Moduł do prostowania |
Koryguje zawinięcia papieru powstałe na skutek oddziaływania ciepła itp. |
|
8 |
Podajnik dokumentów |
Zawiera (uprzednio zadrukowane) arkusze okładek lub wkładki używane do edycji końcowej dokumentów. |
|
9 |
Profesjonalny dziurkacz |
Do dziurkowania, perforowania lub zaginania wydruków. |
|
10 |
Pierwsza układarka |
Układarka o dużej pojemności do odbioru wydruku. |
|
11 |
Druga układarka |
Zwiększa pojemność miejsca odbioru. |
|
12 |
Oklejarka |
Do tworzenia idealnie zbindowanych i przyciętych książek. |
|
13 |
Folder |
Składanie papieru na różne sposoby. |
|
14 |
Układarka/zszywacz |
Zszywanie i układanie wydruków w stos. Opcjonalnie układarkę/zszywacz można wyposażyć w moduł dziurkacza Puncher Unit, aby perforować dokumenty. |
|
15 |
Trymer broszur |
Przycinanie długiej krawędzi broszury. |
|
16 |
Dwunożowy trymer broszur |
Przycinanie górnej i dolnej krawędzi broszury. |
|
niepokazane |
Urządzenie do broszurowania |
Wykonywanie broszury z materiałów wyjściowych. |
|
niepokazane |
Taca kopii |
Taca do odbioru wyjścia. |
|
niepokazane |
Karta finiszera |
Do łączenia finisherów DFD bez używania układarki. |
|
niepokazane |
Most |
Do łączenia karty finishera z układarką/zszywaczem. |
|
Handlowa nazwa produktu: |
Opcjonalne |
|---|---|
|
Finiszer zszywający Staple Finisher-AG1 |
[Układarka/zszywacz] |
|
Finisher broszurujący — AG1 (z funkcją dociskania zeszytów) |
[Układarka/zszywacz] |
|
Moduł dziurkacza Puncher Unit-BS1/BT1/BU1 |
[Układarka/zszywacz] |
|
Adapter DFD-B1 |
[Karta finishera] |
|
Mostek finishera-A1 |
[Mostek] |
|
Wielofunkcyjny profesjonalny dziurkacz — C |
[Dziurkacz] |
|
GBC® eWire™ |
[eWire] |
|
Paper Folding Unit-K1 |
[Składarka] |
|
Document Insertion Unit-R1 |
[Wkładarka] |
|
Układarka o dużej pojemności-J1 |
[Układarka] |
|
Booklet Trimmer-G1 |
[Trymer] |
|
Trymer z dwoma nożami-B1 |
[Trymer] |
|
Duplex Color Image Reader Unit-N1 |
[Skaner] |
|
Moduł prostowania arkuszy-D1 |
[Moduł do prostowania] |
|
BLM600 |
[Układarka/zszywacz i urządzenie do broszurowania] |
|
Taca odbiorcza |
[Taca kopii] |
