Viktige maskinvaredeler:

Innledning

MERK

Utskriftssystemet kan ha forskjellige konfigurasjoner for å passe ulike utskriftsmiljø. Utskriftssystemet har grunnleggende maskinvaredeler utvidet med tilleggsutstyr. I tabellen nedenfor finner du beskrivelser på de viktigste delene.

MERK
  • Denne bruksanvisningen bruker funksjonelle navn på delene i utskriftssystemet. Men noen ganger trenger du det kommersielle navnet, for eksempel for å bestille tilbehør. Bruk da tabellen med de kommersielle navnene.

  • Tilgjengeligheten av tilleggsutstyr er forskjellig per land.

  • I alle tilfeller når antall ark nevnes i tabellen nedenfor, er dette beregnet på grunnlag av medier med 80 g/m² (20 lb bond).

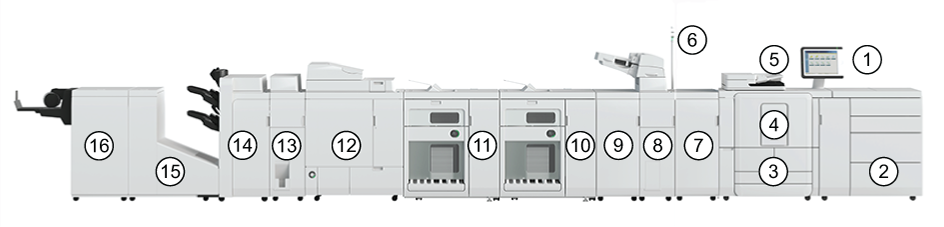

Eksempel på varioPRINT 140-serien med flere valgfrie inngangs- og utdata

Beskrivelse

Spesifikasjonene for produktet og tilgjengelig tilbehør er beskrevet i spesifikasjonsdelen.

Tabell 1. Komponentene i et komplett varioPRINT 140 series-sortiment

Element

Komponent

Funksjon

1

Kontrollpanel

  • Brukes til å administrere utskrifts-, kopierings- og skannejobber.

  • Brukes til å angi innstillinger for system og arbeidsflyt.

  • Gir støtte ved problemløsing, for eksempel fjerning av papirstopp.

2

Utvendig papirmodul (fire papirmagasiner), valgfri

Inneholder mediene som du trenger for å skrive ut jobber.

Total kapasitet: 4600 ark, eller 7800 ark når de valgfrie doble papirmagasinene er installert.

3

Innvendig papirmodul (fire papirmagasiner)

Inneholder mediene som du trenger for å skrive ut jobber.

Total kapasitet: 4000 ark.

4

Skrivermodul

Skriver ut jobber. Du må ha tilgang til skrivermodulen når du skal:

  • fjerne papirstopp

  • utføre Printer Operation Care (POC)

5

Skanner

  • Skanner papiroriginaler.

  • Kopierer papiroriginaler.

  • Utfører medieregistreringer.

Kapasitet: En stabel med maks. 300 originaler.

6

Varsellampen for operatør

Gjør systemstatusen synlig på avstand.

7

Antibøyenhet

Korrigerer papirbøyen forårsaket av varme, ol.

8

Innlegger

Inneholder (forhåndstrykte) omslagsark eller skilleark til ferdigstilling av dokumenter.

9

Profesjonell hullmaskin

For å stanse hull, perforere eller brette det trykte resultatet.

10

Første stableenhet

Stableenhet med høy kapasitet til å motta utskriften.

11

Andre stableenhet

Gir ekstra utskriftskapasitet.

12

Liminnbinder

For å lage perfekt innbundne og trimmede bøker.

13

Mappe

Falser utskriften på ulike måter.

14

Stable- og stifteenhet

Stifter og stabler utskriften. Stable- og stifteenheten kan også utstyres med en Puncher Unit for å hulle utskriftene.

15

Heftekutter

Kutter langsiden av hvert hefte.

16

Toknivskutter for hefter

Kutter toppen og bunnen av hvert hefte.

ikke vist

Heftefunksjon

Lage et hefte på utskriften.

ikke vist

Kopileveringsbrett

Magasin til å motta utskriften.

ikke vist

Adapter for etterbehandler

Bruk for å koble til DFD-etterbehandlere uten stabler.

ikke vist

Bro

Bruk for å koble adapteren for etterbehandling til stable-/stifteenheten.

Tabell 2. Kommersielle navn på valgfrie

Kommersielt produktnavn:

Valgfritt

Staple Finisher-AG1 (stifteetterbehandler)

[Stable-/stifteenhet]

Heftefinisher – AG1 (med heftefalsefunksjonalitet)

[Stable-/stifteenhet]

Hulleenhet – BS1/BT1/BU1

[Stable-/stifteenhet]

DFD Adapter-B1

[Adapter for etterbehandler]

Finisher Bridge-A1

[Bro]

Multifunksjons profesjonell hullmaskin-C

[Hullmaskin]

GBC® eWire™

[eWire]

Paper Folding Unit-K1

[Falsemaskin]

Document Insertion Unit-R1

[Innlegger]

High Capacity Stacker-J1

[Stableenhet]

Booklet Trimmer-G1

[Kutter]

Two-Knife Trimmer-B1

[Kutter]

Duplex Color Image Reader Unit-N1

[Skanner]

Decurler Unit-D1

[Utretter]

BLM600

[Stable-/stifteenhet og heftemaskin]

Leveringsbrett

[Kopieringsmagasin]
