OPMERKING
De printer kan verschillende configuraties hebben voor verschillende afdrukomgevingen. De printer bestaat uit een aantal basisonderdelen en kan worden uitgebreid met optionele onderdelen. In de onderstaande tabel worden de belangrijkste onderdelen beschreven.
OPMERKING
In deze handleiding worden functionele namen voor de onderdelen van de printer gebruikt. Maar soms hebt u echter de commerciële naam nodig, bijvoorbeeld om een accessoire te bestellen. Gebruik dan de tabel met de commerciële namen.
De beschikbare opties verschillen per land.
Bij alle in de tabel hieronder vermelde vellen is het aantal gebaseerd op materiaal van 80 g/m² (20 lb bond).

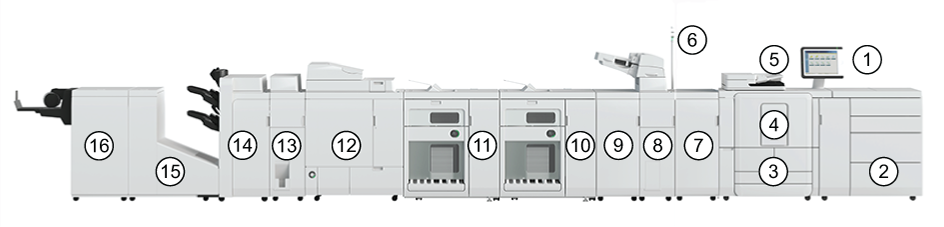

Voorbeeld van de varioPRINT 140-serie met verschillende invoer- en uitvoeroptiesDe specificaties van het product en de beschikbaar accessoires worden beschreven in het specificatiegedeelte.
|
Item |
Component |
Functie |
|---|---|---|
|
1 |
Bedieningspaneel |
|
|
2 |
Externe papiermodule (vier papierladen), optioneel |
Bevat het benodigde materiaal voor het afdrukken van uw opdrachten. Totale capaciteit: 4600 vellen (7800 vellen als de optionele tweevoudige papierladen zijn geïnstalleerd). |
|
3 |
Interne papiermodule (vier papierladen) |
Bevat het benodigde materiaal voor het afdrukken van uw opdrachten. Totale capaciteit: 4000 vellen |
|
4 |
Printermodule |
De opdrachten afdrukken. Toegang tot de printermodule is vereist:
|
|
5 |
Scanner |
Capaciteit: Een stapel van maximaal 300 originelen. |
|
6 |
Waarschuwingslampje voor de operator |
De status van het systeem vanaf een afstand zichtbaar maken. |
|
7 |
Ontkruleenheid |
Corrigeert o.a. door warmte veroorzaakt krullen van papier. |
|
8 |
Invoegeenheid |
Bevat (voorgedrukte) voorbladen of invoegbladen om uw documenten af te werken. |
|
9 |
Professionele ponseenheid |
Hiermee kunt u de afgedrukte uitvoer ponsen, perforeren of vouwen. |
|
10 |
Eerste stapeleenheid |
Stapeleenheid met hoge capaciteit om de uitvoer te ontvangen. |
|
11 |
Tweede stapeleenheid |
Extra uitvoercapaciteit. |
|
12 |
Eenheid voor perfect inbinden |
Hiermee kunt u perfect gebonden en bijgesneden boekjes maken. |
|
13 |
Vouweenheid |
De uitvoer op verschillende manieren vouwen. |
|
14 |
Stapeleenheid/nieter |
De uitvoer nieten en stapelen. Desgewenst kan de stapeleenheid/nieter uitgerust worden met een ponseenheid om de uitvoer te ponsen. |
|
15 |
Snijeenheid voor boekjes |
De oploopkant van elk boekje snijden. |
|
16 |
Snijeenheid met twee messen voor boekjes |
De boven- en onderkant van elk boekje snijden. |
|
niet getoond |
Boekjesmaker |
Maak een boekje van de uitvoer. |
|
niet getoond |
Kopieerlade |
Lade om de uitvoer te ontvangen. |
|
niet getoond |
Adapter afwerkstation |
Hiermee hebt u geen stapeleenheid nodig om DFD-afwerkstations te verbinden. |
|
niet getoond |
Brug |
Hiermee sluit u de adapter van het afwerkstation aan op de stapeleenheid / nieteenheid. |
|
Commerciële productnaam |
Optioneel |
|---|---|
|
Nieteenheid-AG1 |
[Stapeleenheid/nieter] |
|
Afwerkstation voor boekjes-AG1 (met rugpersfunctie) |
[Stapeleenheid/nieter] |
|
Ponseenheid-BS1/BT1/BU1 |
[Stapeleenheid/nieter] |
|
DFD-adapter-B1 |
[Adapter afwerkstation] |
|
Brug afwerkstation-A1 |
[Brug] |
|
Multifunctionele professionele ponseenheid-C |
[Ponseenheid] |
|
GBC® eWire™ |
[eWire] |
|
Paper Folding Unit-K1 |
[Vouweenheid] |
|
Document Insertion Unit-R1 |
[Invoegeenheid] |
|
High Capacity Stacker-J1 |
[Stapeleenheid] |
|
Booklet Trimmer-G1 |
[Snijeenheid] |
|
Snijeenheid met twee messen-B1 |
[Snijeenheid] |
|
Duplex Color Image Reader Unit-N1 |
[Scanner] |
|
Ontkruleenheid-D1 |
[Ontkruleenheid] |
|
BLM600 |
[Stapeleenheid/nieter en boekjesmaker] |
|
Opvangblad |
[Kopieerlade] |
