MEGJEGYZÉS
A nyomtatórendszer különböző konfigurációkkal rendelkezhet a különböző nyomtatási környezetekhez. A nyomtatórendszer a kiegészítőkkel bővített alaphardverből áll. Az alábbi táblázatban látható a főbb alkatrészek leírása.
MEGJEGYZÉS
A jelen kézikönyv a nyomtatórendszer alkatrészeinek funkcionális neveit használja. Néha azonban szükség lehet az egységek kereskedelmi nevére is, például kiegészítők rendelésekor. Ehhez az alábbi táblázatban láthatja a kereskedelmi neveket.
A kiegészítő egységek rendelkezésre állása országonként eltérhet.
Az alábbi táblázatban említett lapszámok minden esetben 80 g/m² (20 lb bond) médiára vonatkoznak.

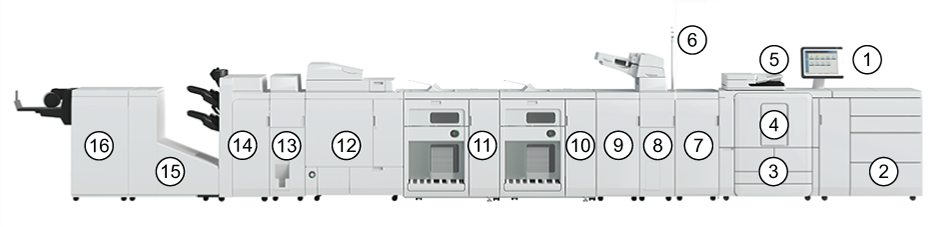

Példa a varioPRINT 140 sorozatra számos bemeneti és kimeneti kiegészítővelA termék és a rendelkezésre álló kiegészítők jellemzőinek leírása a jellemzők szekcióban található.
|
Tétel |
Összetevő |
Funkció |
|---|---|---|
|
1 |
Kezelőpanel |
|
|
2 |
Külső papírmodul (négy papírtálca), opcionális |
Nyomtatási munkákhoz szükséges hordozó tárolása. Teljes kapacitás: 4,600 lap, vagy 7,800 lap, ha az opcionális kettős papírtálcák telepítve vannak. |
|
3 |
Belső papírmodul (négy papírtálca) |
Nyomtatási munkákhoz szükséges hordozó tárolása. Teljes kapacitás: 4,000 lap. |
|
4 |
Nyomtató modul |
Munkák nyomtatása. A nyomtató modulhoz való hozzáférésre a következő esetekben lehet szükség:
|
|
5 |
Szkenner |
Kapacitás Maximum 300 eredetiből álló köteg. |
|
6 |
Operátor figyelmeztető lámpa |
A rendszer állapota távolról is látható legyen. |
|
7 |
Papírsimító |
A hő által okozott papírhullámosodást egyenesíti ki. |
|
8 |
Beillesztő |
Tárolja az (előnyomott) borítókat vagy betétlapokat a dokumentumok kikészítéséhez. |
|
9 |
Professzionális lyukasztó |
A nyomtatott anyag lyukasztásához, perforálásához vagy domborításához. |
|
10 |
Első lerakó |
Nagy kapacitású lerakó a nyomtatások fogadására. |
|
11 |
Második lerakó |
További kimeneti kapacitást biztosít. |
|
12 |
Ragasztásos kötőgép |
Ragasztott kötésű és vágott könyvek létrehozásához. |
|
13 |
Mappa |
Különböző módokon hajtogatja a kimenetet. |
|
14 |
Lerakó/tűzőgép |
Tűzi és kötegeli a kimenetet. A lerakó/tűzőgép rendelkezhet egy Puncher Unit egységgel is, amely összetűzi a nyomtatásokat. |
|
15 |
Irka élvágó |
Az első szegély mentén vágja az irkákat. |
|
16 |
Kétkéses irka élvágó |
Az egyes irkák felső és alsó részét vágja le. |
|
nem látható |
Könyvkészítő |
A nyomtatásból irkát készít. |
|
nem látható |
Másolati tálca |
Nyomtatások fogadótálcája. |
|
nem látható |
Finiseradapter |
A DFD-finiserekhez csatlakozhat tároló nélkül. |
|
nem látható |
Híd |
Ezeken a csatlakozókon keresztül csatlakoztatható a finiseradapter a Kötegelő/tűzőhöz. |
|
Kereskedelmi terméknév: |
Opcionális |
|---|---|
|
Tűzős finiser-AG1 |
[Lerakó/tűző] |
|
Könyv finisher - AG1 (füzetsajtoló funkcióval) |
[Lerakó/tűző] |
|
Lyukasztó egység - BS1/BT1/BU1 |
[Lerakó/tűző] |
|
DFD Adapter-B1 |
[Finiseradapter] |
|
Finisher Bridge-A1 |
[Híd] |
|
Többfunkciós professzionális lyukasztó-C |
[Lyukasztó] |
|
GBC® eWire™ |
[eWire] |
|
Paper Folding Unit-K1 |
[Hajtogató] |
|
Document Insertion Unit-R1 |
[Behelyező] |
|
High Capacity Stacker-J1 |
[Lerakó] |
|
Booklet Trimmer-G1 |
[Élvágó] |
|
Two-Knife Trimmer-B1 |
[Élvágó] |
|
Duplex Color Image Reader Unit-N1 |
[Szkenner] |
|
Decurler Unit-D1 |
[Papírsimító] |
|
BLM600 |
[Lerakó/tűzőgép és irkakészítő] |
|
Kimeneti tálca |
[Másolat tálca] |
