HUOMAUTUS
Tulostusjärjestelmässä voidaan käyttää eri kokoonpanoasetuksia erilaisia tulostusympäristöjä varten. Tulostusjärjestelmä sisältää peruslaitteisto-osat, joita voidaan laajentaa uusilla lisävarusteilla. Seuraavassa taulukossa on pääosien kuvaukset.
HUOMAUTUS
Tässä käyttöoppaassa tulostusjärjestelmän osista käytetään niiden toiminnallisia nimiä. Joskus, kuten lisävarustetta tilattaessa, tarvitaan kuitenkin kaupallista tuotenimeä. Käytä tällöin apuna taulukkoa, jossa kaupalliset nimet on mainittu.
Lisävarusteiden saatavuus määräytyy maan mukaan.
Kun arkkien määrä mainitaan alla olevassa taulukossa, se perustuu materiaaliin 80 g/m² (20 lb bond).

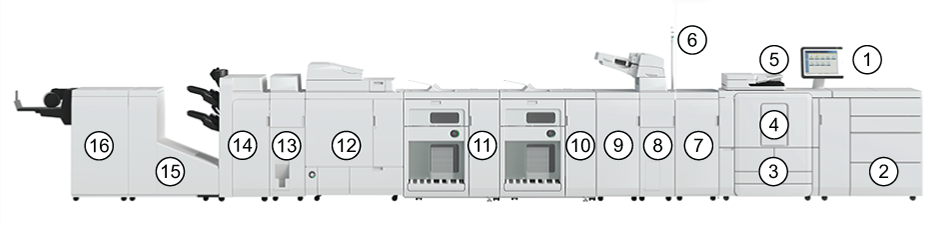

Esimerkki varioPRINT 140 ‑sarjasta, jossa on useita syöttö- ja luovutuslisävarusteitaTuotteen ja lisävarusteiden tekniset tiedot esitellään niiden omassa osiossa.
|
Kohde |
Osa |
Toiminto |
|---|---|---|
|
1 |
Ohjauspaneeli |
|
|
2 |
Ulkoinen paperimoduuli (neljä paperilokeroa), valinnainen |
Säilyttää töiden tulostukseen tarvittavan materiaalin. Kokonaiskapasiteetti: 4 600 arkkia tai 7 800 arkkia, kun valinnainen kaksinkertainen paperilokero on asennettu. |
|
3 |
Sisäinen paperimoduuli (neljä paperilokeroa) |
Säilyttää töiden tulostukseen tarvittavan materiaalin. Kokonaiskapasiteetti: 4 000 arkkia. |
|
4 |
Tulostinmoduuli |
Tulosta työt. Printterimoduulia on käsiteltävä
|
|
5 |
Skanneri |
Kapasiteetti: Enintään 300:n alkuperäiskappaleen pino. |
|
6 |
Käyttäjän merkkivalo |
Saa järjestelmän tilan näkymään kauas. |
|
7 |
Suoristusyksikkö |
Korjaa käpristymisen, jonka esim. kuumuus aiheuttaa paperiin. |
|
8 |
Syöttäjä |
Säilyttää (esipainettuja) kansilehtiä tai sisäsivuja, joita käytetään asiakirjojen viimeistelyyn. |
|
9 |
Ammattitason rei'itysyksikkö |
Tulosteiden rei'itystä, pisterei'itystä tai rypistystä varten. |
|
10 |
Ensimmäinen lajittelija |
Lajittelija, jolla suuret tulostepinot vastaanotetaan. |
|
11 |
Toinen lajittelija |
Lisää luovutuskapasiteettia. |
|
12 |
Liimasidonta |
Täydellisesti sidottujen ja leikattujen kirjojen luontia varten. |
|
13 |
Kansio |
Taittaa tulosteen eri tavoilla. |
|
14 |
Lajittelija/nitoja |
Tulosteiden nidonta ja pinoaminen. Lajittelija/nitoja voidaan valinnaisesti varustaa rei'ittimellä tulosteiden rei'ittämistä varten. |
|
15 |
Vihkoleikkuri |
Kunkin vihon etureunan leikkaaminen. |
|
16 |
Kaksiteräinen vihkoleikkuri |
Kunkin vihon ylä- ja alareunan leikkaaminen. |
|
ei näytetä |
Kirjasen valmistus |
Tee tulosteista kirjanen. |
|
ei näytetä |
Kopiotaso |
Lokero, johon tulosteet vastaanotetaan. |
|
ei näytetä |
Viimeistelijän sovitin |
Käytä DFD-viimeistelijöiden liittämiseen ilman lajittelijaa. |
|
ei näytetä |
Silta |
Käytä viimeistelijän sovittimen liittämiseen lajittelijaan/nitojaan. |
|
Kaupallinen tuotenimi |
Valinnainen |
|---|---|
|
Nitoja AG1 |
[Lajittelija/nitoja] |
|
Kirjasinviimeistelijä AG1 (vihkopainantatoiminnolla) |
[Lajittelija/nitoja] |
|
Rei'itinyksikkö BS1/BT1/BU1 |
[Lajittelija/nitoja] |
|
DFD Adapter-B1 |
[Viimeistelijän sovitin] |
|
Viimeistelijän silta A1 |
[Silta] |
|
Monitoiminen ammattitason rei'itysyksikkö C |
[Rei'itin] |
|
GBC® eWire™ |
[eWire] |
|
Paper Folding Unit-K1 |
[Taittaja] |
|
Document Insertion Unit-R1 |
[Asetuslaite] |
|
High Capacity Stacker-J1 |
[Lajittelija] |
|
Booklet Trimmer-G1 |
[Leikkuri] |
|
Two-Knife Trimmer-B1 |
[Leikkuri] |
|
Duplex Color Image Reader Unit-N1 |
[Skanneri] |
|
Suoristusyksikkö-D1 |
[Suoristusyksikkö] |
|
BLM600 |
[Lajittelija/nitoja ja vihkovalmistaja] |
|
Luovutustaso |
[Kopiolokero] |
