HINWEIS
Das Drucksystem kann unterschiedliche Konfigurationen aufweisen, um sich verschiedenen Druckumgebungen anzupassen. Das Drucksystem verfügt über grundlegende Hardwareteile, die durch Zusatzoptionen erweitert werden können. In der nachfolgenden Tabelle sind die wichtigsten Teile beschrieben.
HINWEIS
Dieser Leitfaden verwendet funktionale Bezeichnungen für die Teile des Drucksystems. Manchmal benötigen Sie jedoch die Handelsbezeichnung, um zum Beispiel ein Zubehör zu bestellen. Verwenden Sie dann die Tabelle mit den kommerziellen Namen.
Die Verfügbarkeit der Zusatzoptionen unterscheidet sich je nach Land.
Wenn in der unten folgenden Tabelle eine Anzahl von Blättern angegeben wird, dann basiert der Wert auf Material mit 80 g/m² (20 lb bond).

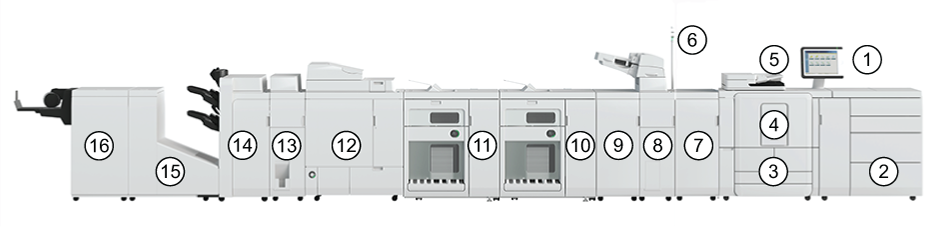

Beispiel für die Serie varioPRINT 140 mit mehreren Eingabe- und AusgabeoptionenDie Spezifikationen des Produkts und des verfügbaren Zubehörs werden im Spezifikationsabschnitt beschrieben.
|
Element |
Komponente |
Funktion |
|---|---|---|
|
1 |
Bedienfeld |
|
|
2 |
Externe Papiermodule (vier Papierfächer), optional |
Nehmen die zum Drucken der Aufträge erforderlichen Materialien auf. Gesamtkapazität: 4.600 Blatt oder 7.800 Blatt mit optional installierten doppelten Papierfächern. |
|
3 |
Internes Papiermodul (vier Papierfächer) |
Nehmen die zum Drucken der Aufträge erforderlichen Materialien auf. Gesamtkapazität: 4.000 Blatt. |
|
4 |
Druckermodul |
Drucken der Aufträge. Der Zugriff auf das Druckermodul ist für Folgendes erforderlich:
|
|
5 |
Scanner |
Kapazität: Ein Stapel mit maximal 300 Vorlagen. |
|
6 |
Hinweislicht für den Bediener |
Zeigt den Status des Systems auch aus der Entfernung erkennbar an. |
|
7 |
Decurler |
Behebt das durch Wärme verursachte Verformen von Papier. |
|
8 |
Kuvertiereinheit |
Enthält (vorgedruckte) Deckblätter oder Einfügeblätter für die Endbearbeitung Ihrer Dokumente. |
|
9 |
Professioneller Locher |
Zum Lochen, Perforieren oder Rillen der gedruckten Ausgabe. |
|
10 |
Erster Stapler |
Hochleistungsstapler für die Aufnahme der Ausgabe. |
|
11 |
Zweiter Stapler |
Hinzufügen einer zusätzlichen Ausgabekapazität |
|
12 |
Klebebinder |
Zum Erstellen perfekt gebundener und zugeschnittener Bücher. |
|
13 |
Ordner |
Falzt die Ausgabe auf verschiedene Weise. |
|
14 |
Stapler/Hefter |
Heften und Ablegen der Ausgabe. Der Stapler/Hefter kann optional mit einer Locheinheit ausgestattet werden, um die Ausgabe zu lochen. |
|
15 |
Broschürenschneidvorrichtung |
Schneidet den vorderen Rand der einzelnen Broschüren zu. |
|
16 |
Zweischneidige Broschürenschneidvorrichtung |
Schneidet den oberen und unteren Rand der einzelnen Broschüren zu. |
|
Nicht dargestellt |
Broschüreinheit |
Erstellt aus der Ausgabe eine Broschüre. |
|
Nicht dargestellt |
Kopienausgabefach |
Fach zur Aufnahme der Ausgabe. |
|
Nicht dargestellt |
Endbearbeitungsgerät-Adapter |
Dieser wird zum Anschluss von Endbearbeitungseinheiten verwendet, ohne einen Stapler zu erfordern. |
|
Nicht dargestellt |
Brücke |
Diese wird zum Anschluss des Endbearbeitungsgerät-Adapters an den Stapler/Hefter verwendet. |
|
Handelsbezeichnung des Produkts: |
Optional |
|---|---|
|
Heftstation AG1 |
[Stapler/Hefter] |
|
Broschüren-Endbearbeitungsgerät - AG1 (mit Falzpressfunktion) |
[Stapler/Hefter] |
|
Locher - BS1/BT1/BU1 |
[Stapler/Hefter] |
|
DFD Adapter-B1 |
[Endbearbeitungsgerät-Adapter] |
|
Finisher Bridge-A1 |
[Brücke] |
|
Multifunktions-Lochereinheit - C |
[Locher] |
|
GBC® eWire™ |
[eWire] |
|
Falzeinheit K1 |
[Falzeinheit] |
|
Zuschiesseinheit R1 |
[Kuvertiereinheit] |
|
Stapelablage J1 |
[Stapler] |
|
Broschuren-Trimmer G1 |
[Schneidvorrichtung] |
|
Zwei-Seiten Trimmer B1 |
[Schneidvorrichtung] |
|
Duplex Color Image Reader Unit N1 |
[Scanner] |
|
Papierglättungseinheit D1 |
[Glättvorrichtung] |
|
BLM600 |
[Stapler/Hefter und Broschüreinheit] |
|
Ausgabefach |
[Kopierfach] |
