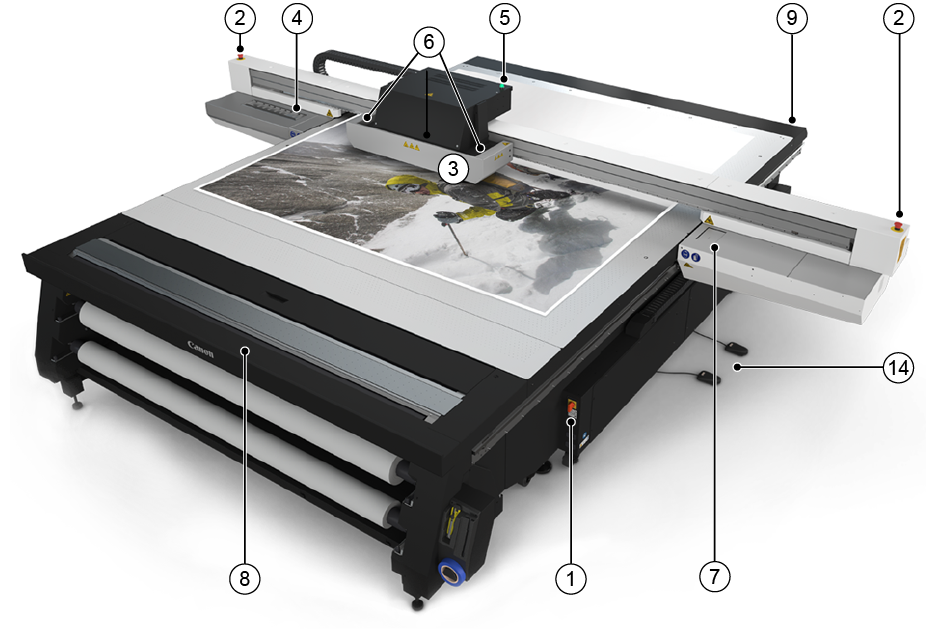

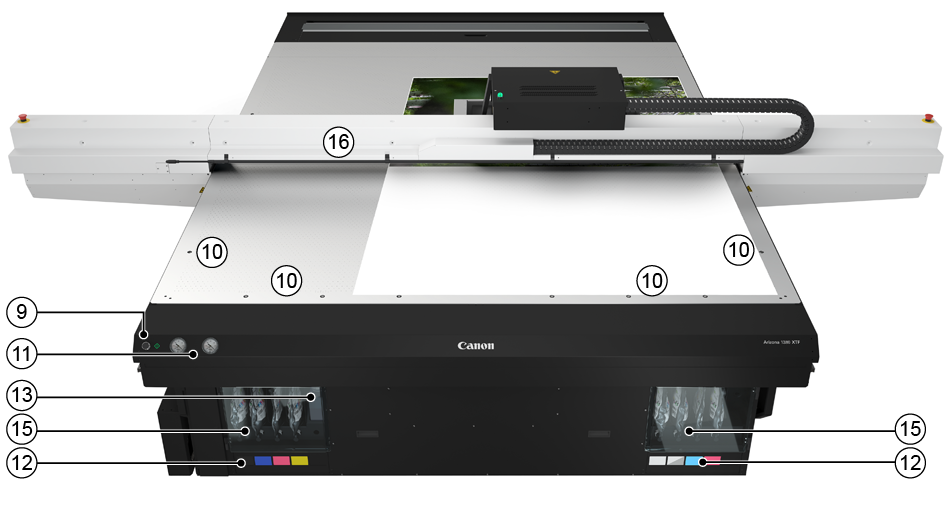

Strojna oprema uporabniškega vmesnika

1) Glavno stikalo za vklop

Vklopi in izklopi tiskalnik.

2) Stikala za izklop v sili

Gumbi za izklop v sili lahko zaustavijo vse gibanje in nevarne sisteme. Obstajajo tri stikala za izklop v sili, eno na podiju in po eno na vsaki strani portala.

3) Ščitnik vozička

Ščiti uporabnika pred sevanjem UV svetilk in zaustavi vse gibanje, če ga ovira premakne z mesta.

4) Postaja za vzdrževanje

Področje, namenjeno čiščenju tiskalnih glav in spodnje strani vozička.

5) Statusna luč tiskalnika

Označuje stanje tiskalnika.

6) UV-svetilke

Za utrjevanje črnila se uporablja UV-svetloba.

7) Samodejna vzdrževalna postaja

Ta postaja omogoča priključitev tiskalnih glav na vakuumski sistem, ki povleče smeti in trdne delce iz šob.

8) RMO

Opcija

9) Gumb za tiskanje

Sproži trenutni tiskalni nalog.

10) Zaznavne igle

Omogoča uporabniku, da zazna medij, ko ga namesti na igle.

Delovanje zaznavnih igel je mogoče nastaviti na uporabniškem vmesniku, delujejo pa lahko v ročnem ali samodejnem načinu. Omogočite ali onemogočite lahko tudi posamezne igle.

11) Merilnik vakuuma

Prikazuje moč vakuumskega sistema mize. Če kaže manj kot 10" Hg, preglejte vakuumski sistem zaradi puščanja.

12) Filtri za črnilo

Odstranjujejo neželene delce iz črnila. Filtri za črnilo se nahajaj izza vrat pod vrečkami za črnila.

(13) Steklenica s hladilnim sredstvom

Hrani hladilno sredstvo, ki se uporablja za vzdrževanje temperature črnila v tiskalnih glavah.

(14) Nožno stikalo vakuumske mize

Preklopno stikalo, ki vklopi/izklopi vakuum na mizi. Pred začetkom tiskanja mora biti vakuum vklopljen.

Po želji lahko namestite drugo vakuumsko pedalo, ki preprečuje hojo okoli stroja.

(15) Prostor za črnilo

Obstajata dva prostora za črnilo, primarni prostor vsebuje CMYK črnila in steklenico s hladilnim sredstvom, sekundarni prostor vsebuje kanale vseh dodatno podprtih barv.

(16) Drog za preprečevanje statičnega naboja (opcija)

Zmanjšuje statični naboj medija. Rezultat je manj meglice s črnilom na natisnjeni sliki.
