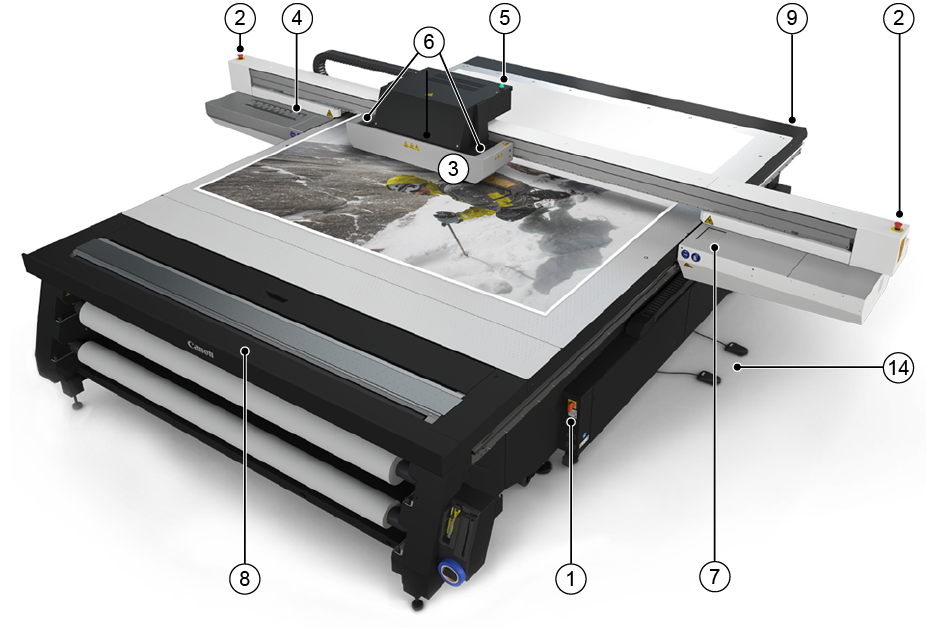

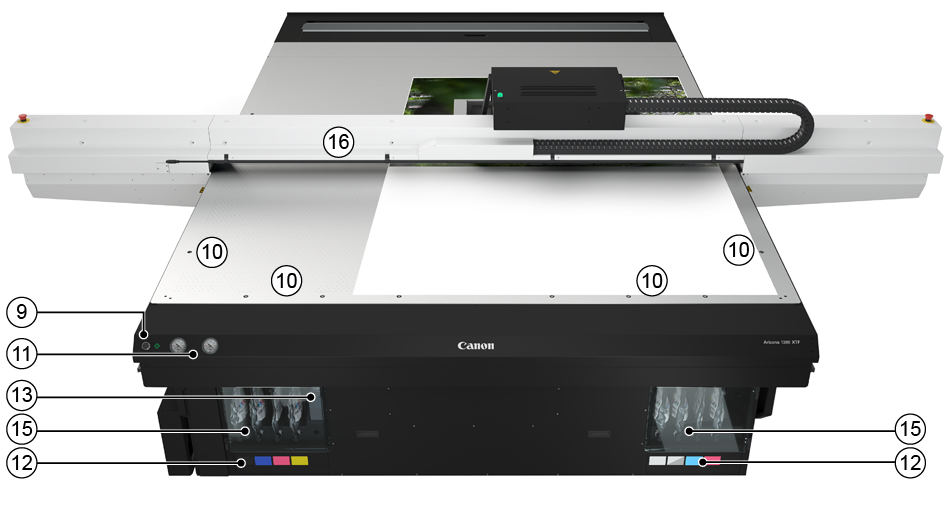

Operátor spolupracuje s komponentmi tlačiarne pri tlačení, údržbe a monitorovaní stavu tlačiarne. Táto časť identifikuje a vysvetľuje funkcie hardvéru.
|
Komponent |
Funkcia |
|---|---|
|
1) Hlavný spínač napájania |
Zapína a vypína tlačiareň. |
|
2) Núdzové zastavenia |
Tlačidla núdzového zastavenia môžu vypnúť všetky pohyblivé a nebezpečné systémy. K dispozícii sú tri E-vypínače, jeden na podstavci a po jednom na každom konci portálu. |
|
3) Kryt vozíka |
Chráni operátora pred vystavením UV žiareniu a zastaví akýkoľvek pohyb, ak je zastavený prekážkou. |
|
4) Stanica údržby |
Určená oblasť na čistenie tlačových hláv a spodnej časti vozíka. |
|
5) Stav majáku tlačiarne |
Signalizuje stav tlačiarne. |
|
6) UV lampy |
Na vytvrdenie atramentu sa používa UV svetlo. |
|
7) Stanica pre automatickú údržbu |
Poskytuje stanicu, kde je možné zaparkovať tlačové hlavy na vákuovom systéme, ktorý z trysiek vyťahuje nečistoty. |
|
8) RMO |
Voliteľné príslušenstvo |
|
9) Tlačidlo tlače |
Spustí aktuálnu tlačovú úlohu. |
|
10) Registračné kolíky |
Umožňujú operátorovi zaregistrovať médiá tým, že ich umiestnia na kolíky. Činnosť registračného kolíka môže byť nastavená na užívateľskom rozhraní tak, aby fungovala v manuálnom alebo automatizovanom režime. Kolíky môžu byť povolené alebo zakázané individuálne. |
|
11) Meradlo podtlaku |
Zobrazuje silu vákuového systému stolu. Ak nameria menej ako 10"Hg, skontrolujte únik vákua. |
|
12) Filtre atramentu |
Odstráňte nežiaduci pevné častice z atramentu. Filtre atramentu sú umiestnené za dvierkami pod vreckami s atramentom. |
|
(13) Fľaša chladiacej kvapaliny |
Poskytuje chladivo na udržanie správnej teploty atramentu v tlačových hlavách. |
|
(14) Nožný spínač vákuového stola |
Prepína čerpadlo, ktoré zapína a vypína vákuum stola. Pred spustením tlače musí byť vákuum zapnuté. Voliteľne je možné nainštalovať druhý vákuový pedál, aby sa zabránilo chôdzi okolo stroja. |
|
(15) Priestor atramentu |
Existujú dva priestory atramentu: primárny priestor obsahuje atrament CMYK a fľašu chladiacej kvapaliny; sekundárny priestor obsahuje akékoľvek ďalšie podporované farebné kanály. |
|
16) Tyč pre potlačenie statického náboja (voliteľné príslušenstvo) |
Znižuje statický náboj na médiu. Výsledkom je menšie prášenie farby na vytlačenom obrázku. |
