Operatorul interacționează cu componentele imprimantei pentru a tipări, întreține și monitoriza starea imprimantei. Această secțiune identifică și explică funcțiile hardware-ului.
|

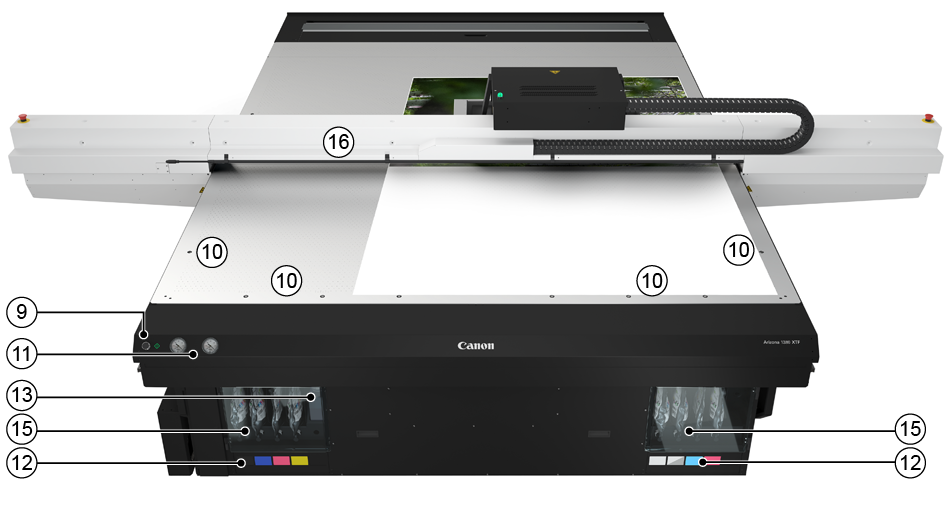

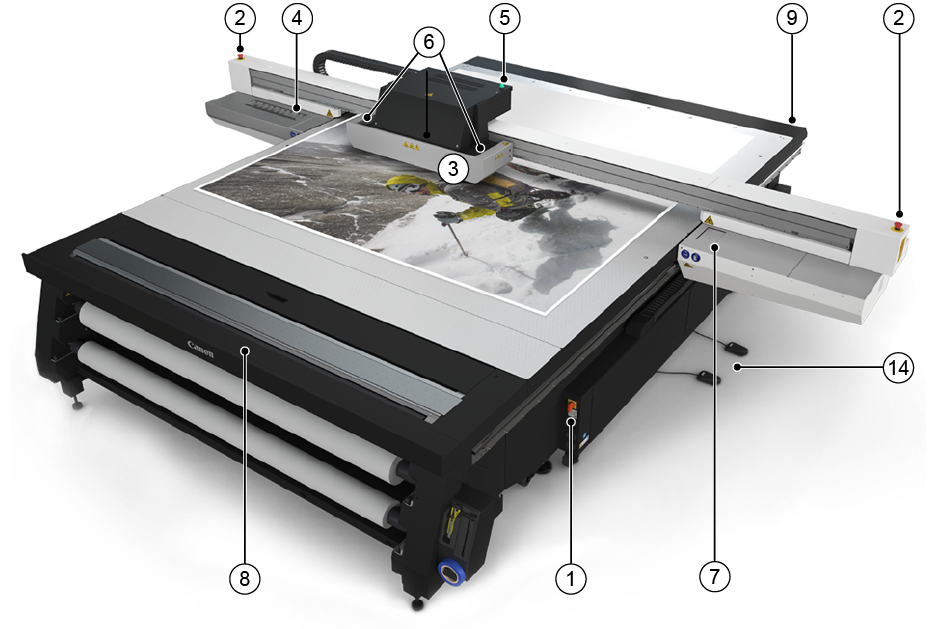

Componentă |
Funcție |
|---|---|
|
1) Întrerupătorul de alimentare principal |
Pornește și oprește imprimanta. |
|
2) Opriri de urgență |
Butoanele de oprire de urgență pot opri toate sistemele de mișcare și periculoase. Există trei opriri de urgență, una la stația de comandă pentru operator și una la fiecare capăt al cadrului. |
|
3) Protecția carului |
Protejează operatorul împotriva expunerii la lumina UV și oprește toate mișcările în cazul dislocării de un obstacol. |
|
4) Stația de întreținere |
Zonă destinată curățării capetelor de tipărire și părții de dedesubtul carului. |
|
5) Lumină de avertizare cu privire la starea imprimantei |
Indică starea imprimantei. |
|
6) Lămpi UV |
Lumina UV este utilizată pentru a întări cerneala. |
|
7) Stația de întreținere automată |
Oferă o stație în care capetele de tipărire pot fi parcate pe un sistem de vid care trage resturile și particulele din duze. |
|
8) RMO |
Opțional |
|
9) Butonul Tipărire |
Începe lucrarea de tipărire curentă. |
|
10) Pini de înregistrare |
Permit operatorului să înregistreze suportul de tipărire pein așezarea acestuia pe pini. Funcționarea pinilor de înregistrare poate fi setată în interfața utilizator pentru a lucra în modul manual sau automat. Pinii pot fi activați sau dezactivați individual. |
|
11) Manometrul de vid |
Afișează intensitatea sistemului de vid al mesei. Dacă citirea este mai mică de 10"Hg, verificați la scurgeri de vid. |
|
12) Filtrele de cerneală |
Îndepărtează particulele nedorite din cerneală. Filtrele de cerneală sunt situate în spatele unei uși, sub pungile de cerneală. |
|
(13) Sticlă lichid de răcire |
Asigură lichid de răcire pentru a menține temperatura corectă a cernelii în capetele de tipărire. |
|
(14) Comutator-pedală pentru vidul mesei |
Comută pompa care pornește/oprește vidul mesei. Vidul trebuie pornit înainte de pornirea unei tipăriri. O a doua pedală de aspirare opțională poate fi instalată pentru a preveni mersul pe jos în jurul mașinii. |
|
(15) Locașul de cerneală |
Există două locașuri de cerneală: locașul principal conține cerneală CMYK și sticla cu lichid de răcire; locașul secundar conține toate canalele de culoare acceptate suplimentar. |
|
(16) Bara de reducere a încărcării statice (opțional) |
Reduce încărcarea statică a suportului. Rezultă mai puțini vapori de cerneală pe imaginea tipărită. |
