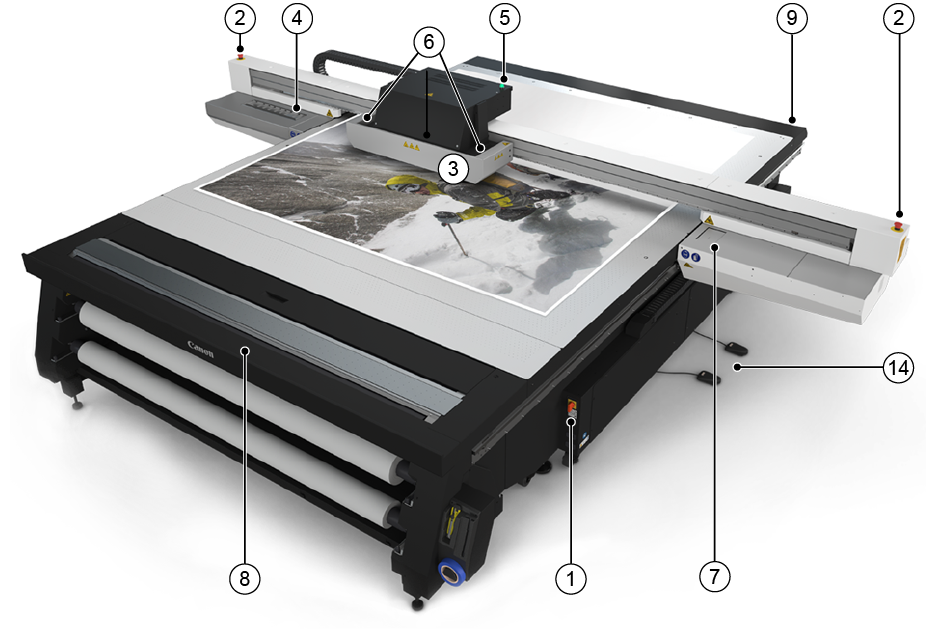

L'opérateur communique avec les composants de l'imprimante pour utiliser, entretenir et surveiller l'état de l'imprimante. Cette section identifie et explique les fonctions du matériel.
|
Composant |
Fonction |
|---|---|
|
1) Interrupteur général |
Met en marche et arrête l'imprimante. |
|
2) Boutons d'arrêt d'urgence |
Les boutons d'arrêt d'urgence permettent d'arrêter tout mouvement et les systèmes présentant des risques. Trois boutons d'arrêt d'urgence sont prévus : un sur le support du podium et un à chaque extrémité du support mobile. |
|
3) Pare-chocs du chariot |
Protège l'opérateur contre une exposition à la lumière UV et arrête tout mouvement si elle est délogée par un obstacle. |
|
4) Poste de maintenance |
Zone désignée pour le nettoyage des têtes d'impression et le dessous du chariot. |
|
5) Indicateur d'état de l'imprimante |
Indique l'état de l'imprimante. |
|
6) Lampes UV |
Permettent de faire sécher l'encre. |
|
7) Poste de maintenance automatique |
Offre un poste permettant de stationner les têtes d'impression sur un système d'aspiration qui évacue les résidus et particules des buses. |
|
8) Option Rouleau de support (RMO) |
En option |
|
9) Bouton Imprimer |
Lance le travail d'impression actif. |
|
10) Contre-griffes |
Permettent à l'opérateur de repérer le support en le plaçant contre les griffes. L'interface utilisateur permet de régler le fonctionnement des contre-griffes en mode manuel ou automatisé. Il est possible d'activer ou de désactiver individuellement les contre-griffes. |
|
11) Vacuomètre |
Affiche la puissance du système d'aspiration de la table. S'il indique une valeur inférieure à 10" Hg, vérifiez la présence de fuites au niveau du système d'aspiration. |
|
12) Filtres à encre |
Éliminent les particules indésirables de l'encre. Les filtres à encre sont situés derrière une porte sous les poches d'encre. |
|
13) Flacon de liquide de refroidissement |
Approvisionne le système en liquide de refroidissement afin de maintenir à la bonne température l'encre circulant dans les têtes d'impression. |
|
14) Pédale de la table d'aspiration |
Permet d'actionner la pompe qui active/désactive l'aspiration de la table. L'aspiration doit être activée avant le lancement d'une impression. Une deuxième pédale d'aspiration peut être installée en option afin d'éviter de se déplacer autour de la machine. |
|
15) Poste à encres |
Il existe deux postes à encres : le poste principal contient les encres CMJN et le flacon de liquide de refroidissement tandis que le poste secondaire comprend tous les canaux de couleur supplémentaires pris en charge. |
|
16) Barre antistatique (en option) |
Réduit la charge statique du support. Permet de réduire les émissions de voltige d'encre sur l'image imprimée. |
