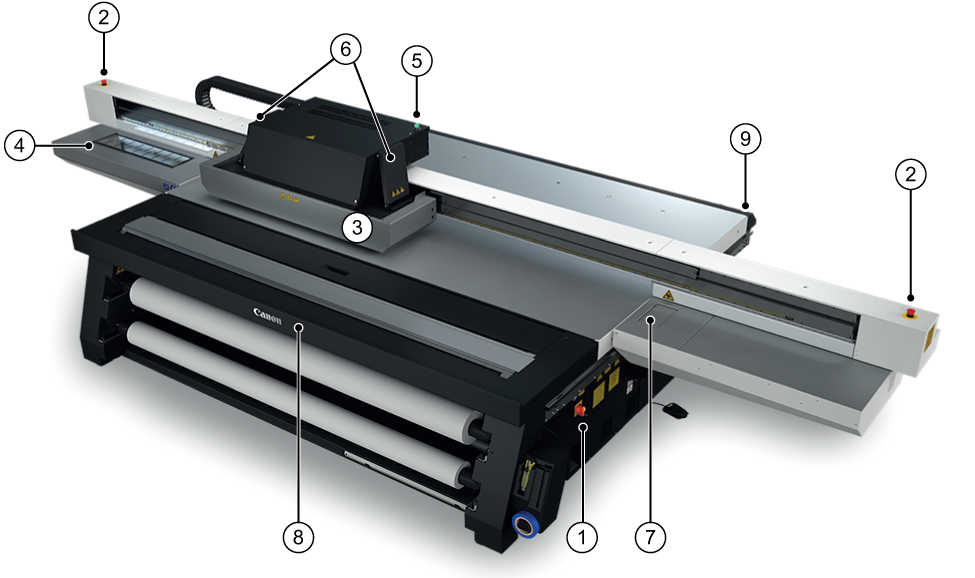

Hardvér rozhrania operátora

1) Hlavný spínač napájania

Zapína a vypína tlačiareň.

2) Núdzové zastavenia

Tlačidla núdzového zastavenia môžu vypnúť všetky pohyblivé a nebezpečné systémy. K dispozícii sú tri E-stop, jeden na ovládacom stanovišti operátora a jeden na každom konci portálu.

3) Kryt vozíka

Chráni operátora pred vystavením UV žiareniu a zastaví akýkoľvek pohyb, ak je zastavený prekážkou.

4) Stanica údržby

Určená oblasť na čistenie tlačových hláv a spodnej časti vozíka.

5) Stav majáku tlačiarne

Signalizuje stav tlačiarne. Podrobnosti nájdete v kapitole 3.

6) UV lampy

Na vytvrdenie atramentu sa používa UV svetlo.

7) Stanica pre automatickú údržbu

Poskytuje stanicu, kde je možné zaparkovať tlačové hlavy na vákuovom systéme, ktorý z trysiek vyťahuje nečistoty.

8) RMO

Voliteľné príslušenstvo

9) Tlačidlo tlače

Spustí aktuálnu tlačovú úlohu.

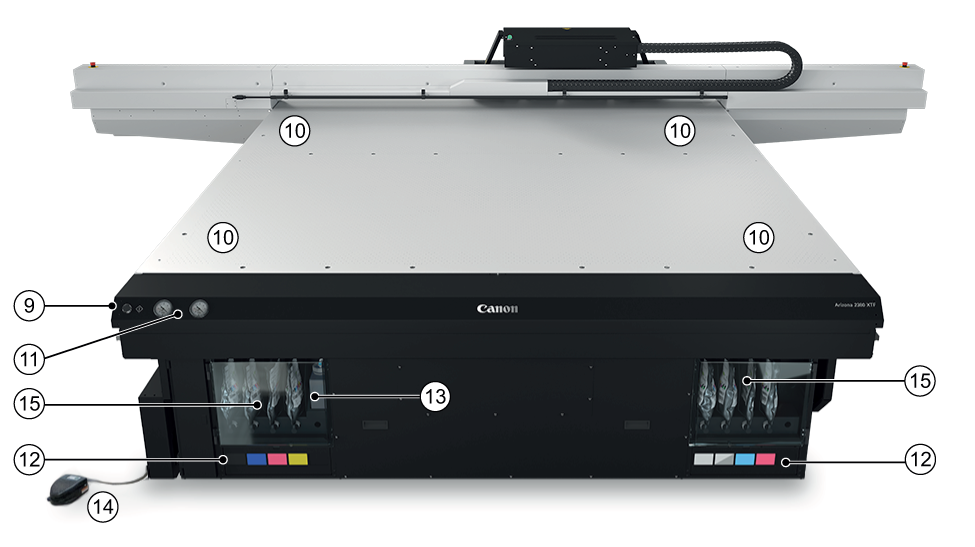

10) Registračné kolíky

Umožňujú operátorovi zaregistrovať médiá tým, že ich umiestnia na kolíky.

Činnosť registračného kolíka môže byť nastavená na užívateľskom rozhraní tak, aby fungovala v manuálnom alebo automatizovanom režime. Kolíky môžu byť povolené alebo zakázané individuálne.

11) Meradlo podtlaku

Zobrazuje silu vákuového systému stolu. Ak nameria menej ako 10"Hg, skontrolujte únik vákua.

12) Filtre atramentu

Odstráňte nežiaduci pevné častice z atramentu. Filtre atramentu sú umiestnené za dvierkami pod vreckami s atramentom.

(13) Fľaša chladiacej kvapaliny

Poskytuje chladivo na udržanie správnej teploty atramentu v tlačových hlavách.

(14) Nožný spínač vákuového stola

Prepína čerpadlo, ktoré zapína a vypína vákuum stola. Pred spustením tlače musí byť vákuum zapnuté.

(15) Priestor atramentu

Existujú dve zásobníky atramentu: primárny zásobník obsahuje atrament CMYK a fľaštičku s chladiacou kvapalinou; sekundárny zásobník obsahuje všetky ďalšie podporované farebné kanály.
