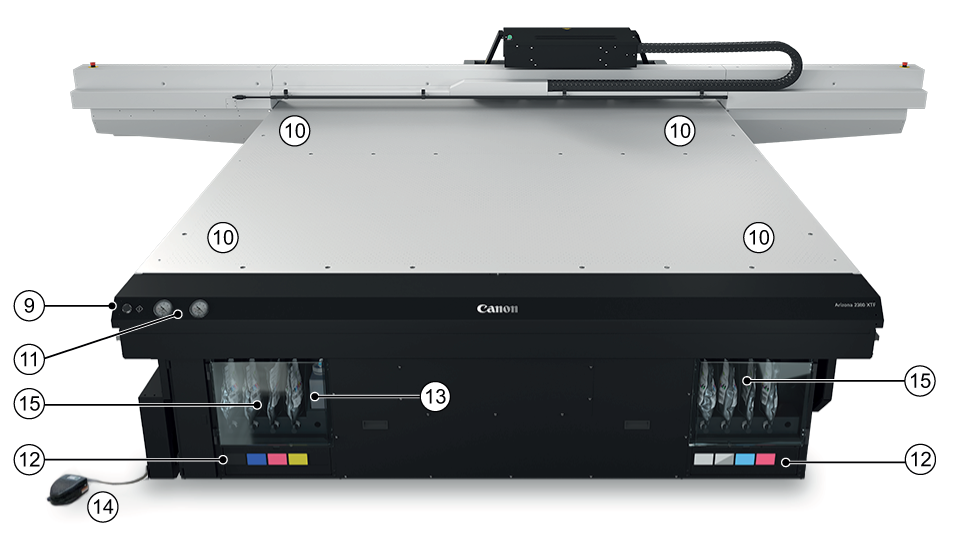

Operatøren samhandler med skriverkomponenter for å skrive ut, vedlikehold og overvåke tilstanden til skriveren. Dette avsnittet identifiserer og forklarer funksjonene til maskinvaren.
|
Komponent |
Funksjon |
|---|---|
|
1) Hovedstrømbryter |
Slår skriveren på og av. |
|
2) Nødstopp |
Nødstoppknappene kan koble ut alle bevegelige og farlige systemer. Det er tre E-stopp, en på operatørkontrollstasjonen og en på hver ende av portalkranen. |
|
3) Vognvern |
Beskytter operatøren mot eksponering overfor UV-lys og stopper all bevegelse hvis utløst av en hindring. |
|
4) Vedlikeholdsstasjon |
Tilegnet område for rengjøring av skriverhodene og undersiden av vognen. |
|
5) Varsellampe for skriverstatus |
Indikerer skriverstatus. See kapittel 3 for detaljer |
|
6) UV-lamper |
UV-lyset brukes til å herde blekket. |
|
7) Automatisk vedlikeholdsstasjon |
Gir en stasjon der skriverhodene kan parkeres på et vakuumsystem som trekker avfall og partikler fra dysene. |
|
8) RMO |
Tilleggsutstyr |
|
9) Skriv ut-knapp |
Starter aktuell utskriftsjobb. |
|
10) Registreringspinner |
La operatøren registrere medier ved å plassere det mot pinnene. Registreringspinneoperasjonen kan stilles inn ved brukergrensesnittet for å jobbe enten i manuell eller automatisk modus. Pinner kan aktiveres eller deaktiveres enkeltvis. |
|
11) Vakuummåler |
Viser styrken til bordvakuumsystemet. Hvis den avleses mindre enn 10"Hg, kontroller for vakuumlekkasjer. |
|
12) Blekkfiltre |
Fjerner uønskede partikler fra blekket. Blekkfiltrene befinner seg bak en dør under blekkposene. |
|
(13) Kjøleflaske |
Gir kjølevæske for å opprettholde riktig temperatur på blekket i skriverhodene. |
|
(14) Fotbryter for vakuumbord |
Slår på/av pumpen som slår bordvakuum på/av. Vakuum må være på før start av en utskrift. |
|
(15) Blekkholder |
Det er to blekkplasser: Primærbrønnen inneholder CMYK-blekk og kjøleflasken. Den sekundære plassen inneholder eventuelle ekstra fargekanaler som støttes. |
