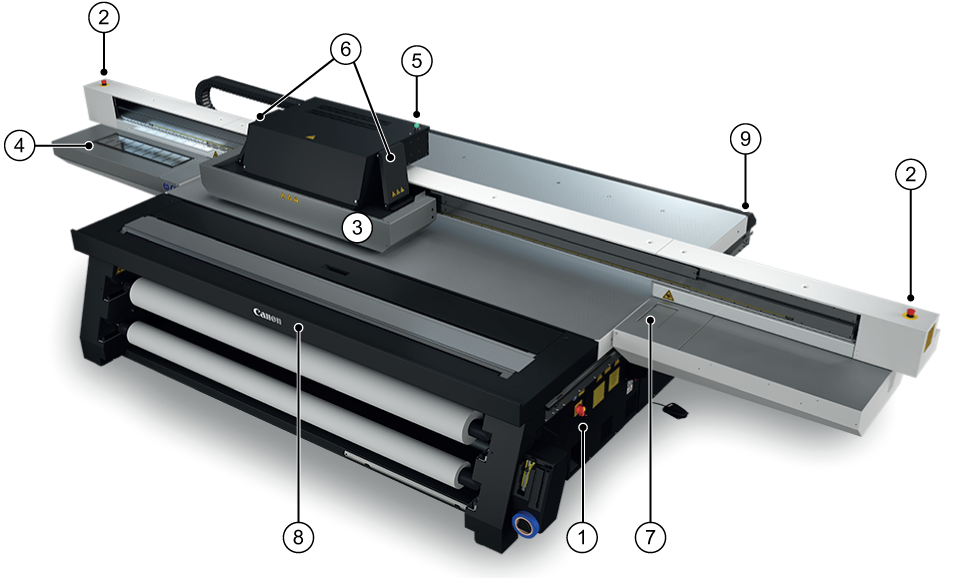

Operatora saskarnes aparatūra

1) Galvenais strāvas slēdzis

Ieslēdz un izslēdz printeri.

2) Ārkārtas apturēšanas pogas

Ar ārkārtas apturēšanas pogām var pārtraukt jebkuru kustību un izslēgt bīstamās sistēmas. Ir trīs E-stopi, viens uz operatora vadības posteņa un pa vienam katrā portālceltnes galā.

3) Drukas padeves mehānisma aizsargs

Aizsargā operatoru no UV starojuma iedarbības un pārtrauc visas kustības, ja saduras ar šķērsli.

4) Apkopes stacija

Zona, kas paredzēta drukas galviņu un drukas padeves mehānisma apakšpuses tīrīšanai.

5) Printera statusa lampiņa

Norāda printera statusu. Sīkāku informāciju skatiet 3. nodaļā.

6) UV lampas

UV starojumu izmanto tintes cietināšanā.

7) Automātiskās apkopes stacija

Stacija, kur drukas galviņas var ievilkt vakuuma sistēmā, kas izvelk no sprauslām gružus un cietas daļiņas.

8) Sarullēts datu nesējs (RMO)

Pēc izvēles

9) Drukāšanas poga

Sāk pašreizējo drukas uzdevumu.

10) Reģistrācijas tapas

Ļauj operatoram reģistrēt datu nesēju, novietojot to pret tapām.

Reģistrācijas tapu darbību var iestatīt lietotāja saskarnē, lai strādātu manuālā vai automatizētā režīmā. Tapas var aktivizēt un deaktivizēt atsevišķi.

11) Vakuummetrs

Rāda galda vakuuma sistēmas stiprumu. Ja tas rāda mazāk par 10"Hg, pārbaudiet, vai nav vakuuma sūču.

12) Tintes filtri

Likvidē no tintes nevēlamas cietās daļiņas. Tintes filtri atrodas aiz durtiņām zem tintes maisiem.

13) Dzesēšanas šķidruma pudele

Tajā ir dzesēšanas šķidrums, lai uzturētu pareizu tintes temperatūru drukas galviņās.

14) Vakuuma galda kājas slēdzis

Pārslēdz sūkni, kas ieslēdz/izslēdz galda vakuumu. Pirms drukāšanas uzsākšanas vakuumam jābūt ieslēgtam.

15) Tintes statnis

Ir divi tintes nodalījumi: primārajā nodalījumā ir CMYK tinte un dzesēšanas šķidruma pudele; sekundārajā nodalījumā ir visi papildu atbalstītie krāsu kanāli.
