Kezelői felület hardver

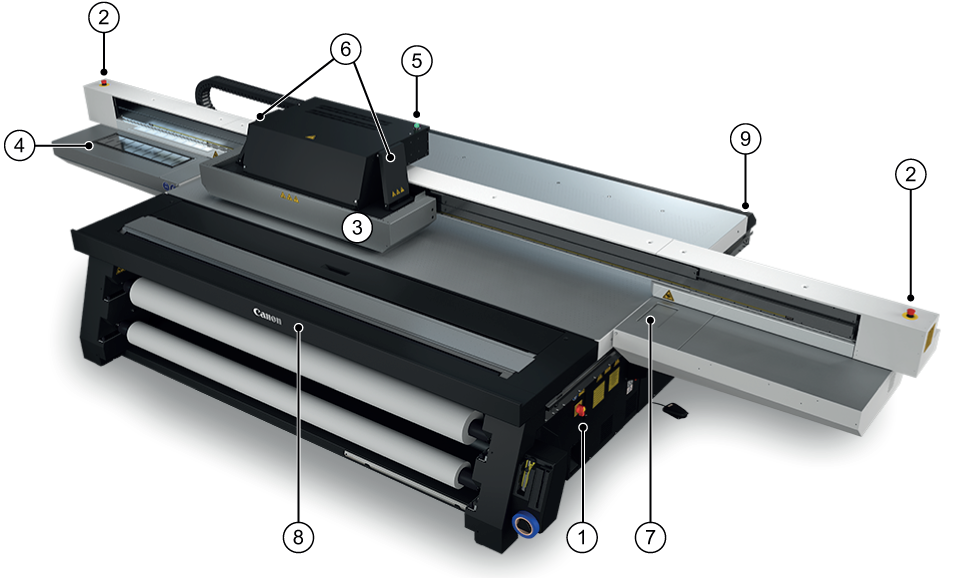

1) Hálózati főkapcsoló

A nyomtató be- és kikapcsolásához.

2) Vészleállítók

A vészleállító gombok minden mozgó és veszélyes rendszert le tudnak állítani. Három E-stop van, egy a kezelővezérlő állomáson és egy a portál mindkét végén.

3) Kocsi védőborítás

Védi a kezelőt az UV fénynek való expozíciótól, akadály miatti kimozdítás esetén pedig leállít minden mozgást.

4) Karbantartási állomás

A nyomtatófejek és a kocsi alsó oldalának tisztítására kijelölt terület.

5) Nyomtató állapota villogó

Jelzi a nyomtató állapotát. Lásd a 3. fejezetet a részletekért.

6) UV lámpák

A festék kikeményítése UV fényben történik.

7) Automata karbantartási állomás

Ez az állomás nyomtatófejeket parkoltathat vákuumrendszeren, ami kihúzza a fúvókákból a törmeléket és a részecskéket.

8) RMO

Külön rendelhető

9) Nyomtatás gomb

Elindítja az aktuális nyomtatási munkát.

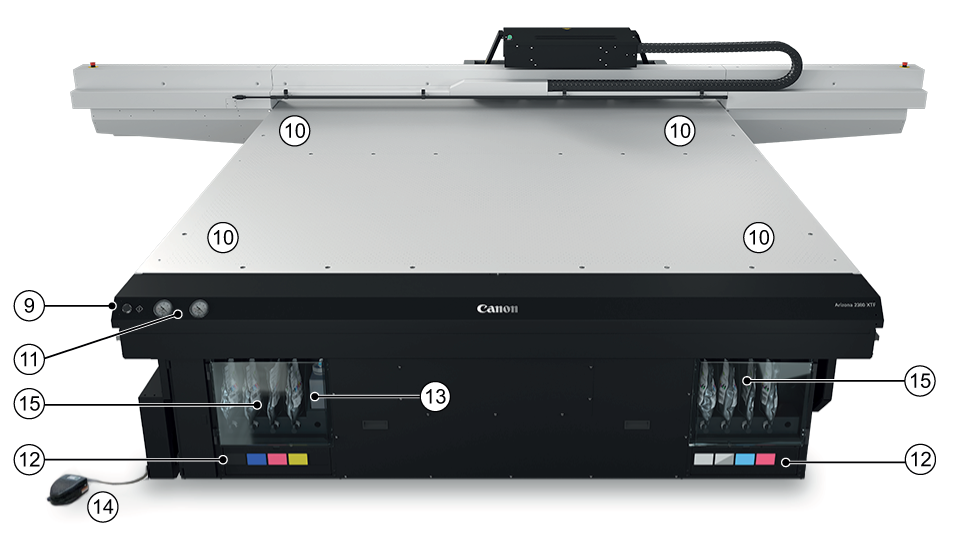

10) Illesztőtűk

Ezek segítségével állíthatja be a kezelő a hordozót.

A felhasználói felületen kézi vagy automata módra állítható be az illesztőtű működése. Egyenként lehet a tűket engedélyezni vagy letiltani.

11) Vákuummérő

Mutatja az asztal vákuumrendszer erősségét. 10"Hg alatti érték esetén ellenőrizze, hogy van-e vákuumszivárgás.

12) Festékszűrők

Eltávolítja a festékből a nemkívánatos részecskéket. A festékszűrők egy ajtó mögött találhatók a festéktasakok alatt.

(13) Hűtőfolyadék palack

Az ebből érkező hűtőfolyadék tartja fenn a festék helyes hőmérsékletét a nyomtatófejekben.

(14) Asztal vákuum lábkapcsoló

Az asztal vákuumot be/kikapcsoló szivattyú kapcsolgatásához. A nyomtatás elkezdése előtt bekapcsolva kell lennie a vákuumnak.

(15) Festékrekesz

Két tintarekesz van: az elsődleges rekesz tartalmazza a CMYK-tintát és a hűtőfolyadékot; a másodlagos rekeszben pedig a további támogatott színcsatornák találhatók.
