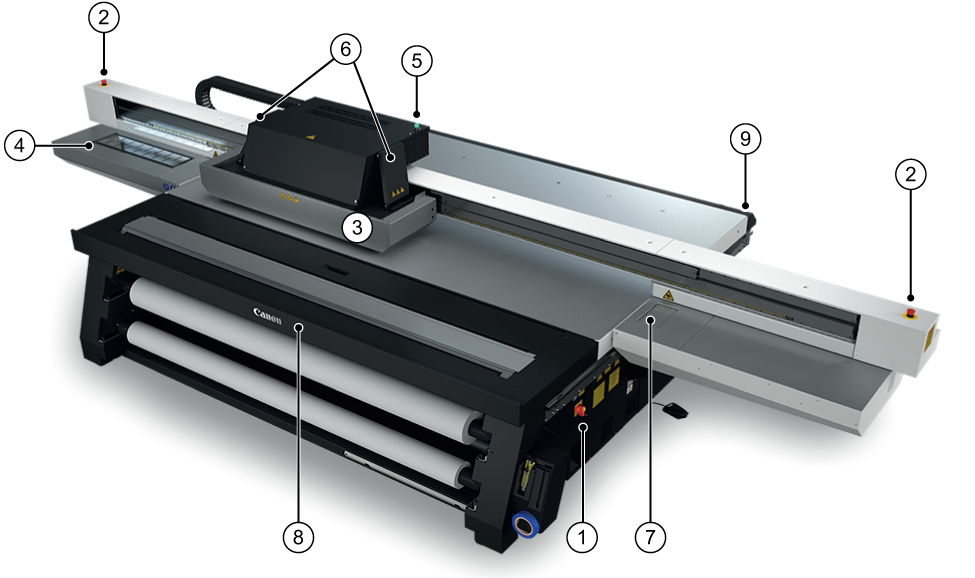

Hardver sučelja rukovatelja

1) Glavna strujna sklopka

Uključuje i isključuje pisač.

2) Hitna zaustavljanja

Gumbi za hitno zaustavljanje mogu isključiti svo kretanje i sve opasne sustave. Postoje tri e-zaustavlja, jedan na operativnom kontrolnom kolodvoru, i jedan na svakom kraju bande.

3) Štitnik nosača

Štiti rukovatelja od izlaganja UV svjetlu i zaustavlja svo kretanje ako ga iz ležišta izbaci neka prepreka.

4) Postaja za održavanje

Područje namijenjeno za čišćenje ispisnih glava i donjeg dijela nosača.

5) Rotirajuće svjetlo statusa pisača

Pokazuje status pisača. Pogledajte detalje u poglavlju 3.

6) UV žarulje

UV svjetlo se koristi za sušenje tinte.

7) Automatska postaja za održavanje

Predstavlja postaju u kojoj je moguće parkirati ispisne glave na vakuumskom sustavu koji izvlači prljavštinu i krute čestice iz mlaznica.

8) RMO

Neobavezno

9) Gumb ispisa

Pokreće trenutačni posao ispisa.

10) Pinovi za registraciju

Omogućavaju rukovatelju da registrira medij stavivši ga na pinove.

Rad pina za registraciju može se postaviti na korisničkom sučelju za rad bilo u ručnom bilo u automatskom načinu rada. Pinovi se mogu pojedinačno omogućavati ili onemogućavati.

11) Mjerač vakuuma

Prikazuje jakost vakuumskog sustava stola. Ako se na njemu očitava vrijednost manja od 10"Hg, provjerite dolazi li do ispuštanja vakuuma.

12) Filtri tinte

Uklanjaju neželjene čestice krute tvari iz tinte. Filtri tinte nalaze se iza vrata ispod vrećica s tintama.

(13) Boca rashladnog sredstva

Sadrži rashladno sredstvo za održavanje odgovarajuće temperature tinte u ispisnim glavama.

(14) Nožni prekidač vakuumskog stola

Uključuje i isključuje pumpu koja uključuje/isključuje vakuum stola. Vakuum mora biti uključen prije početka ispisivanja.

(15) Odjeljci za tintu

Postoje dvije uvale za tintu: primarni zaljev sadrži CMYK tintu i bocu rashladnog sredstva; sekundarni zaljev sadrži sve dodatne podržane kanale boja.
