Käyttöliittymän laitteisto

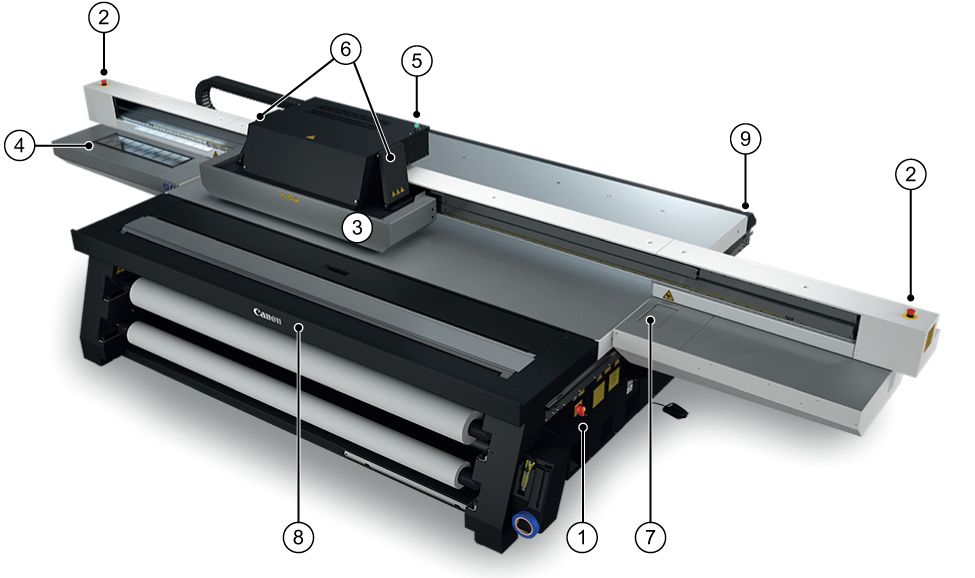

1) Päävirtakytkin

Kytkee tulostimen virran päälle ja pois.

2) Hätäpysäytyspainikkeet

Hätäpysäytyspainikkeet voivat sammuttaa kaiken liikkeen ja vaaralliset järjestelmät. E-pysäyttimiä on kolme, yksi operaattorin ohjausasemalla ja yksi portaalin kummassakin päässä.

3) Vaunun suoja

Suojaa käyttäjää altistumiselta UV-valolle ja pysäyttää kaiken liikkeen, jos esine siirtää sitä.

4) Kunnossapitoasema

Määritetty alue tulostuspäiden ja vaunun alaosan puhdistukseen.

5) Tulostimen tilan valo

Osoittaa tulostimen tilaa. Katso lisätietoja luvusta 3.

6) UV-lamput

UV-valoa käytetään musteen kovettamiseen.

7) Automaattinen kunnossapitoasema

Muodostaa aseman, johon tulostuspäät voi pysäköidä tyhjiöjärjestelmässä, joka vetää jäänteitä ja hiukkasmateriaa suuttimista.

8) RMO

Valinnainen

9) Tulostuspainike

Käynnistää nykyisen tulostustyön.

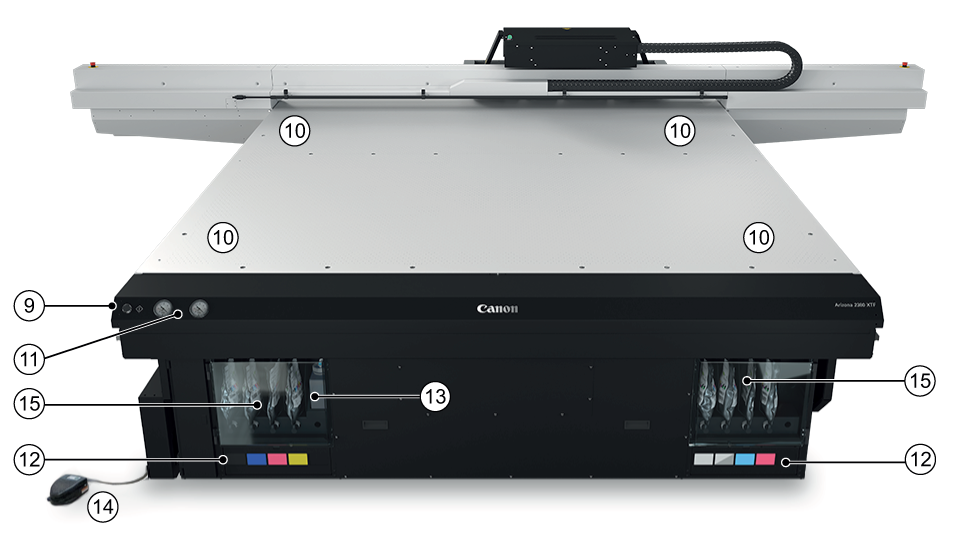

10) Rekisteröintinastat

Mahdollistavat käyttäjälle materiaalin rekisteröinnin asettamalla sen nastoja vasten.

Rekisteröintinastojen käyttö voidaan asettaa käyttöliittymässä toimimaan joko manuaalisessa tai automaattisessa tilassa. Nastat otetaan käyttöön ja poistetaan käytöstä erikseen.

11) Tyhjiön mittari

Esittää pöydän tyhjiöjärjestelmän voimakkuuden. Jos sen lukema on alle 10 tuumaHg, tarkista tyhjiövuotojen varalta.

12) Mustesuodattimet

Poistaa ei-haluttua hiukkasmateriaa musteesta. Mustesuodattimet sijaitsevat oven takana mustepussien alapuolella.

(13) Jäähdytysainepullo

Toimittaa jäähdytysainetta musteen oikean lämpötilan ylläpitoon tulostuspäissä.

(14) Tyhjiöpöydän jalkakytkin

Vaihtaa päälle/pois pumpun, joka kytkee pöydän tyhjiön päälle/pois. Tyhjiön on oltava päällä ennen tulostuksen aloitusta.

(15) Musteasema

Mustesäiliöitä on kaksi: ensisijainen säiliö sisältää CMYK-musteen ja jäähdytysnestepullon; toissijainen säiliö sisältää kaikki muut tuetut värikanavat.
